在消费电子、精密仪器等领域，薄板 PCB（厚度≤1.2mm）因轻薄、高频性能优异被广泛应用，但也面临更严峻的静电威胁。静电放电（ESD）产生的瞬间高压（可达 15kV）和电流（可达 30A），足以击穿薄板上的精密元件或薄绝缘层。
一、薄板 PCB 的静电脆弱性根源
绝缘层薄，耐击穿能力弱
薄板的基材厚度通常＜1.0mm，层间绝缘距离比厚板缩短 40% 以上。1.0mm 厚的 PCB，相邻线路间的绝缘层仅 0.2mm，在 5kV 静电冲击下就可能击穿；而 1.6mm 厚板的绝缘层达 0.3mm，可耐受 8kV 冲击。某 PCB 四层板厂家的测试显示，相同线路间距下，0.8mm 薄板的 ESD 击穿电压比 1.6mm 厚板低 30%。
表面积与体积比大，电荷易积累
薄板的表面积相对更大，在干燥环境（湿度＜30%）中，静电电荷积累速度比厚板快 50%。0.8mm 厚的智能手表 PCB，仅需 30 秒摩擦就可积累 3kV 静电，而相同材质的 1.6mm 厚板积累相同电荷需 50 秒，给电荷泄放留出了更多时间。
结构强度低，抗静电损伤能力差
静电产生的电动力可能导致薄板变形，进而使脆弱的引线、焊盘断裂。某可穿戴设备的 0.6mm 薄板在 15kV ESD 测试中，20% 的样品出现引线焊盘脱落，而 1.2mm 厚板的脱落率仅 5%，因为厚板的刚性更好地抵抗了电动力冲击。
二、抗静电设计的核心方法
静电防护网络设计
-

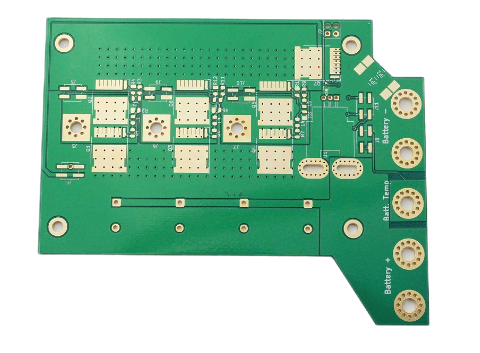

增加接地焊盘：在薄板边缘每 50mm 设置一个直径 3mm 的接地焊盘，通过导电泡棉或弹簧与外壳连接，形成电荷泄放通道。PCB 批量厂家建议，接地焊盘与敏感元件的距离应＜30mm，缩短放电路径。
-
设置静电防护环：在 IC 等敏感元件周围设计 0.5mm 宽的环形地线（与主地相连），环与元件引脚的距离保持 0.2-0.3mm，既能阻挡静电入侵，又避免短路风险。某传感器 PCB 采用该设计后，ESD 存活率从 70% 提升至 95%。
线路布局优化
-
拉开敏感线路间距：将高速信号线与其他线路的间距从 0.15mm 增至 0.25mm，增加绝缘冗余。PCB 批量厂家的仿真数据显示，间距每增加 0.1mm，ESD 击穿概率降低 40%。
-
避免锐角走线：线路拐角采用 135° 或圆弧过渡（半径≥0.5mm），减少电荷聚集（锐角处电场强度是直角的 2 倍）。某高频薄板 PCB 通过改锐角为圆弧，ESD 测试中的信号紊乱时间从 500ns 缩短至 100ns。
材料与工艺辅助
-
选用抗静电基材：在薄板基材中添加碳纳米管或抗静电剂，使表面电阻从 10¹⁴Ω 降至 10⁸-10¹¹Ω，既避免电荷快速积累，又不影响绝缘性能。某 PCB 批量厂家的抗静电薄板，在相同环境下的电荷消散时间从 10 秒缩短至 1 秒。
-
涂覆抗静电涂层：在薄板表面覆盖 0.05-0.1mm 厚的透明抗静电膜（表面电阻 10⁹Ω），可衰减 60% 的静电能量。这种涂层对高频信号影响小（10GHz 下插入损耗增加＜0.1dB/m），适合精密电子设备。
三、PCB 批量厂家的工艺支持
接地连续性保障
采用 “全板接地网络” 工艺，确保薄板上的接地焊盘、防护环与地层可靠连接。通过增加接地过孔密度（每平方厘米 4 个），降低接地电阻至 50mΩ 以下，使静电电荷快速泄放。
抗静电测试验证
批量生产前，对薄板 PCB 进行接触放电（±4kV、±8kV）和空气放电（±8kV、±15kV）测试，模拟实际使用中的静电场景。某 PCB 四层板厂家为医疗传感器薄板制定的测试标准，要求通过 ±8kV 接触放电后，信号误差仍控制在 1% 以内。
静电防护包装方案
提供防静电袋、导电托盘等包装建议，确保薄板在运输存储中处于静电屏蔽环境。包装材料的表面电阻需控制在 10⁶-10⁹Ω，既防静电积累，又避免自身带电。
四、工程师设计注意事项
明确 ESD 防护等级
根据产品使用环境，向 PCB 批量厂家提出具体的 ESD 防护等级（如 IEC 61000-4-2 的接触放电 8kV），避免过度设计或防护不足。
平衡抗静电与高频性能
高频薄板（如 60GHz 毫米波模块）的抗静电涂层厚度不宜超过 0.05mm，否则会增加信号损耗。可采用 “局部涂层” 设计，仅在元件区域涂覆，信号线区域裸露。
强化结构抗静电能力
在薄板的敏感元件下方增加加强筋（厚度 0.2mm），提升局部刚性，抵抗静电产生的电动力。某智能眼镜 PCB 通过这种设计，ESD 测试中的元件脱落率从 15% 降至 3%。
薄板 PCB 的抗静电设计是 “防” 与 “放” 的结合，既要阻止静电入侵，又要为积累的电荷提供安全泄放通道。工程师与 PCB 批量厂家协同优化材料、布局和工艺，能让轻薄化产品在静电环境中依然可靠运行。
