PCB打样革命！导电油墨让塑料外壳秒变电路板

导电油墨以20μm厚度替代传统PCB，整机减重23%，空间利用率提升40%。这场“去PCB化”运动，正在重构硬件制造的底层逻辑。

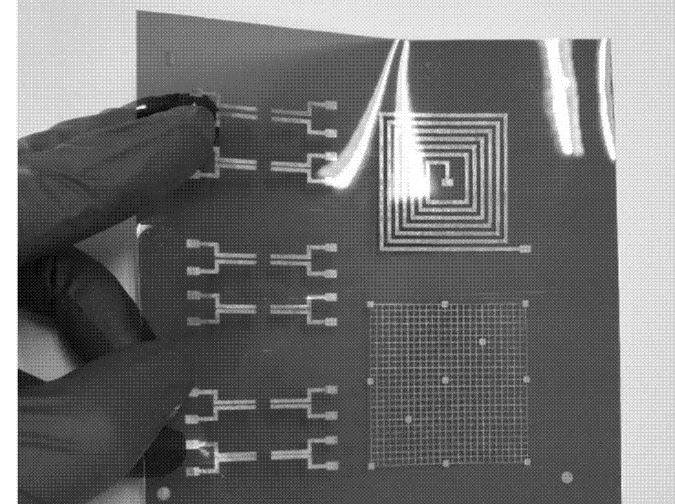

一、导电油墨：破壁空间约束的“液态电路”

1. 三维随形印刷的降维打击
传统刚性PCB如同“电子枷锁”：

• 空间枷锁：1.6mm板厚+连接器占位，吞噬紧凑设备30%空间

• 形态枷锁：FPC虽可弯折但需额外固定结构，增加装配复杂度

导电油墨的破局之道：

│ 传统PCB方案          │ 导电油墨方案           │
├───────────────┼───────────────┤
│ 占用独立空间         │ 附着结构件表面        │
│ 需连接器/焊点        │ 无接口直连元件        │
│ 热膨胀系数(CTE)16ppm │ CTE可调至50-200ppm   │

2. Z向膨胀的“救世主”

当厚铜PCB遭遇高温回流焊：

• 树脂基材：Z向CTE暴增至300ppm/℃（Tg点以上）

• 铜箔：稳定在17ppm/℃ → 界面撕裂风险↑

导电油墨通过纳米银颗粒+弹性树脂配方，使CTE梯度匹配提升3倍。捷配PCB实测数据：用导电油墨塞孔的6层板，经10次-40℃~125℃循环后，孔壁开裂率从12%降至0.3%。

二、导电油墨的三重科技武装

1. 电磁盾牌：从耗材到功能层
传统EMI屏蔽需金属罩或导电布，而油墨方案：

• 喷涂工艺：60μm厚银铜复合油墨，屏蔽效能＞85dB（1GHz）

• 成本对比：比铍铜屏蔽罩降低70%，比纳米镀膜降低50%

科普时刻：电磁屏蔽效能=20log(入射场强/透射场强)，60dB即衰减1000倍

2. 纳米级导电网络

导电材料电阻率(μΩ·cm)适用场景纳米银1.6高频天线(＞5GHz)铜镍合金5.3电源通路碳纳米管50静电防护层捷配PCB的定制油墨方案，通过调控纳米银含量（65%-85%），使方阻精准控制在5-50mΩ/□。

3. 跨材料粘接术

• 塑料基材：等离子体轰击+硅烷偶联剂，附着力达5B级（ASTM D3359）

• 金属基材：微蚀刻形成蜂窝状锚点，剪切强度＞15MPa

• 陶瓷基材：低温烧结银油墨，导热率飙升至120W/(m·K)

品质科普：为何导电油墨更抗热胀冷缩？

材料科学揭秘：
传统PCB中铜箔与树脂是“硬连接”，而导电油墨通过弹性树脂包裹导电颗粒形成“柔性桥梁”：

温度上升 → 树脂伸展 → 颗粒间距增大但保持接触 → 电阻缓慢上升
温度下降 → 树脂收缩 → 颗粒压紧接触更佳 → 补偿电阻变化
