一块价值百万的服务器主板在回流焊后竟扭曲成“薯片”，罪魁祸首是电源层2oz厚铜与基材的CTE（热膨胀系数）博弈——当铜箔以17ppm/℃匀速膨胀时，FR-4基材在高温下Z向膨胀系数却飙升至350ppm/℃。

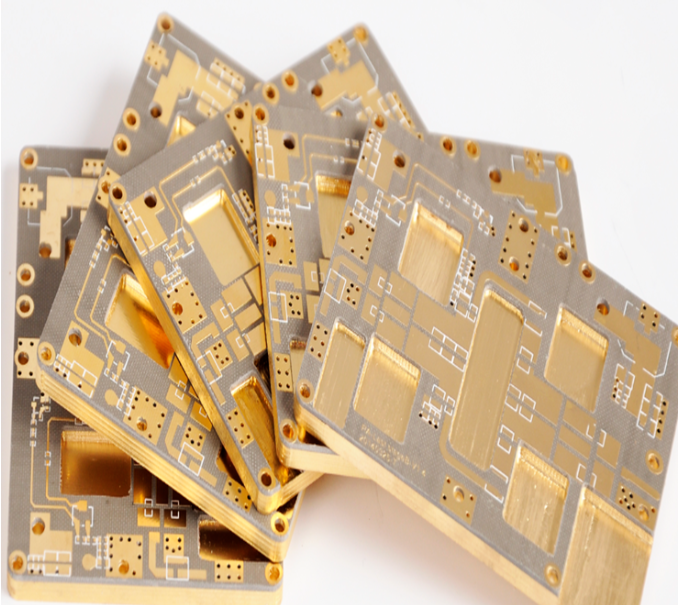

一、CTE不匹配：厚铜设计的“隐形绞刑架”

1. 热膨胀的物理战场

• 铜箔：CTE≈17ppm/℃（稳定如钟表发条）

• FR-4基材：Tg点下Z向CTE=50-70ppm/℃，Tg点以上暴增至250-350ppm/℃

• 致命差值：当板厚2.0mm、温差200℃时，1oz铜与基材的膨胀差可达38μm，而2oz铜层差异翻倍

2. 设计陷阱放大器

• 铜面积失衡：电源层满铺铜 vs 信号层稀疏走线 → 单侧应力集中

• 结构不对称：6层板中2-3层芯板PP片薄，4-5层PP片厚 → 层压后必然翘曲

• V-Cut切割：槽深超板厚1/3时，机械应力释放引发边缘翘曲率+40%

品质科普：CTE（热膨胀系数）如同材料的“呼吸频率”——温度每升1℃，单位长度材料的伸长量。铜与树脂的CTE差异，好比钢轨与橡胶的热舞，步调错位必致撕裂。

二、打样阶段的三大破局科技

1. 设计端的“铜平衡术”

• 网格化铺铜：将实心铜层改为75%开窗率的网格（线宽/间隙=1:1），使应力分布均匀度提升60%

• 对称压合结构：6层板采用1-2-3-3-2-1堆叠，确保每对介质层厚度差≤10%

• 安全公式：最大无铜区长度L≤80×板厚（mm）——1.6mm板厚时禁留128mm以上空白区

2. 材料界的“CTE调解员”

• 高Tg改性树脂：Tg≥170℃的基材（如IT-180A），Z向CTE压降至120ppm/℃

• 无机填料掺杂：二氧化硅填充树脂使CTE从300ppm/℃降至80ppm/℃，代价是成本+25%

• 铜面粗化技术：氧化铜微瘤增加结合面积，层间剥离力从0.8N/mm升至1.5N/mm

品质科普：IPC翘曲度计算公式揭秘：
翘曲度=(单角翘曲高度/对角线长度)×100%
例：300mm长板角翘2.25mm → 2.25/(300×1.414)×100%=0.53%（达标需≤0.75%）
