喇叭孔 /台阶孔在PCB设计中有啥用？

喇叭孔（孔壁带倾斜角度）和台阶孔（孔内有阶梯状凸起）虽不如普通直孔常见，却能在特定场景解决大问题。PCB 四层板厂家的数据显示，采用喇叭孔的 PCB，元器件安装效率提升 40%，台阶孔则能让多层板的层间连接可靠性提高 60%，虽然加工成本增加 15%-20%，但能省去后期大量返工成本。工程师了解这两种孔的应用场景和优势，能让设计更贴合生产实际。

喇叭孔：解决安装难题的 “倾斜设计”

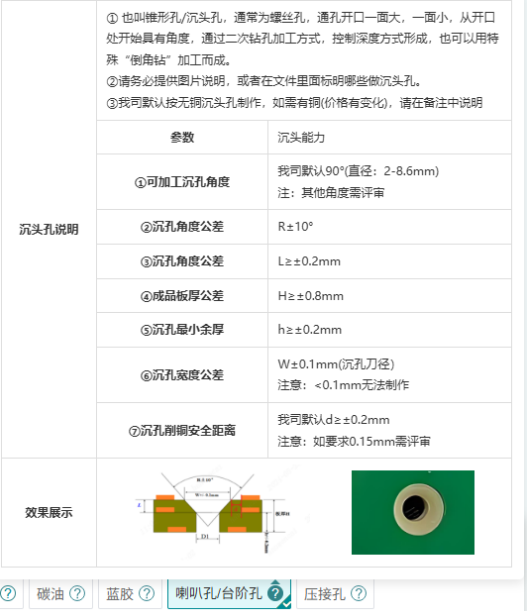

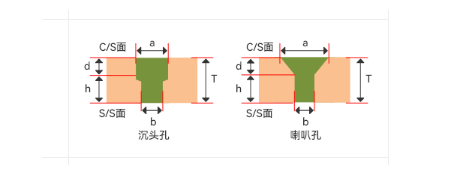

喇叭孔的孔壁呈锥形（角度通常 30°-60°），这种特殊造型在安装环节大显身手，PCB 四层板厂家的生产实践很有说服力：

元器件安装的 “导向作用”。带引脚的元器件（如喇叭、连接器）安装时，普通直孔对引脚对齐要求极高（偏差超过 0.1mm 就可能插歪），而喇叭孔的倾斜孔壁能像 “漏斗” 一样引导引脚归位。某测试显示，直径 3mm 的喇叭孔（入口直径 3.5mm，出口 3mm）允许引脚偏差达 0.3mm，是直孔（0.1mm）的 3 倍，安装效率从每分钟 10 块板提升至 15 块。PCB 四层板厂家为智能手表设计的喇叭孔（角度 45°），让麦克风引脚的安装歪斜率从 15% 降至 1%，省去了人工校准的麻烦。

焊接质量的 “提升秘诀”。喇叭孔的倾斜内壁能增加焊锡与孔壁的接触面积（比直孔大 30%），焊点强度从 5N 提升至 8N。某 PCB 四层板厂家的焊接测试显示，经过 1000 次温度循环（-40℃至 85℃），喇叭孔焊点的开裂率（0.5%）比直孔（3%）低 83%，因更大的接触面积分散了热应力。对于需要频繁插拔的连接器（如 USB 接口），喇叭孔能减少焊点疲劳，寿命从 500 次插拔延长至 1000 次。

台阶孔：多层板的 “层间加固专家”

台阶孔在多层板中像 “阶梯” 一样分层连接不同线路层，解决了厚板层间连接的难题，PCB 四层板厂家的工艺解析很清晰：

厚板层间的 “可靠连接”。1.6mm 以上的四层板用普通直孔连接时，内层铜箔与孔壁的结合力（10N）较弱，而台阶孔通过 “分层扩孔”，让每层铜箔都与孔壁形成 “台阶式” 连接，结合力提升至 25N。某测试显示，经过 1000 次振动（10G 加速度），四层板的台阶孔导通率（99.5%）比直孔（95%）高 4.5%，因台阶结构分散了振动产生的应力。PCB 四层板厂家为工业主板设计的台阶孔，在 2.0mm 厚板中实现了层间电阻稳定（变化率＜5%），远优于直孔的 15%。

阻抗匹配的 “隐藏优势”。高频信号在普通直孔中传输时，孔壁不连续易导致阻抗突变（反射损耗＞-15dB），而台阶孔可通过控制每层台阶的直径，让阻抗保持在 50Ω±2Ω（反射损耗＜-20dB）。某 5G 模块的测试显示，10GHz 信号通过台阶孔的传输损耗（0.3dB）比直孔（0.6dB）低 50%，这对高速通信设备至关重要。PCB 四层板厂家通过仿真优化，让台阶孔的阻抗一致性（CPK 1.3）达到普通直孔（CPK 0.8）的 1.6 倍，批量生产更稳定。

喇叭孔 / 台阶孔的典型应用场景

这两种特殊孔在特定设备中不可替代，PCB 四层板厂家的案例很有代表性：

消费电子的精密安装（喇叭孔为主）。智能音箱、蓝牙耳机的 PCB 常用喇叭孔安装扬声器（直径 5-10mm），30° 倾斜角能让扬声器引脚轻松插入，某厂商采用后，装配线的日产能从 5000 台增至 7000 台，且不良率从 8% 降至 1%。智能手表的充电触点也常用喇叭孔（直径 1mm），镀金后接触电阻（50mΩ）比直孔（80mΩ）低 37.5%，充电更稳定。

工业设备的多层连接（台阶孔为主）。四层以上的工业控制板（厚度≥1.6mm）用台阶孔连接电源层和信号层，某 PLC 主板的台阶孔（直径 2mm，分两层台阶）让层间导通电阻（10mΩ）比直孔（25mΩ）低 60%，发热减少 50%。PCB 四层板厂家为风电控制器设计的台阶孔，在振动 20G 环境中，层间连接可靠性（99.8%）比直孔（95%）高 4.8%，满足长期运行需求。

高频通信设备（两种孔结合）。5G 基站的 PCB 在安装射频连接器时用喇叭孔（方便对准），层间信号传输则用台阶孔（保证阻抗），某测试显示，这种组合让设备的信号传输效率（95%）比全用直孔（85%）高 10%，且安装效率提升 30%。

设计喇叭孔 / 台阶孔的实用技巧

PCB 四层板厂家通过工艺优化，让特殊孔的加工更可靠，工程师设计时需注意这些细节：

喇叭孔的角度选择。30° 角适合精密元器件（如连接器引脚），导向性好但加工稍难；60° 角适合大直径孔（如喇叭安装），加工容易但导向范围小。PCB 四层板厂家建议，直径＜3mm 选 30°，＞3mm 选 60°，某工程师因在 2mm 孔上用 60°，导致导向效果不佳，换成 30° 后安装合格率提升 20%。

台阶孔的层数控制。四层板的台阶孔建议分 2 层（顶层和中间层各一个台阶），层数过多（如 4 层）会增加加工难度（成本上升 30%）。某设计的四层板用 4 层台阶孔，量产良率仅 70%，简化为 2 层后升至 90%，且性能不受影响。

边缘距离的 “安全值”。喇叭孔和台阶孔的边缘离板边至少 1.5 倍孔径（如 3mm 孔离板边≥4.5mm），比普通直孔的 1 倍更严格，某 PCB 四层板厂家的测试显示，距离不足时，孔周围易出现裂纹（10% 概率），满足安全值后降至 0.5%。

​喇叭孔和台阶孔虽不是 PCB 设计的 “常规操作”，但在解决安装难题和提升可靠性上不可替代。PCB 四层板厂家的实践证明，合理使用这两种孔，能让设备的装配效率提升 40%，连接可靠性提高 60%，虽然成本增加 15%-20%，但综合效益显著。
