在工业炉、汽车发动机舱等高温环境中，厚板 PCB（厚度≥2.0mm）的耐高温性能直接决定设备的使用寿命。PCB 批量厂家的测试数据显示，普通 1.6mm 厚板在 125℃以上环境中，层间结合力会下降 30%，而经过优化的 3.0mm 厚板在 150℃下仍能保持稳定性能。

一、厚板 PCB 耐高温的核心优势

材料用量带来的热容量优势

厚板 PCB 的基材和铜箔用量更多，热容量是薄板的 2-3 倍，在温度骤升时能减缓温升速度。某 PCB 四层板厂家的测试显示，3.0mm 厚板从常温升至 150℃需 12 分钟，而 1.6mm 薄板仅需 5 分钟，给元件留出了更多的热响应时间。这种特性在短时高温冲击（如焊接、环境突发升温）中尤为重要，可减少因热应力导致的焊点开裂。

厚铜层的散热增强效应

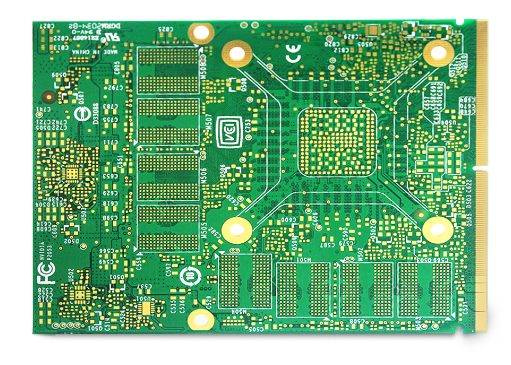

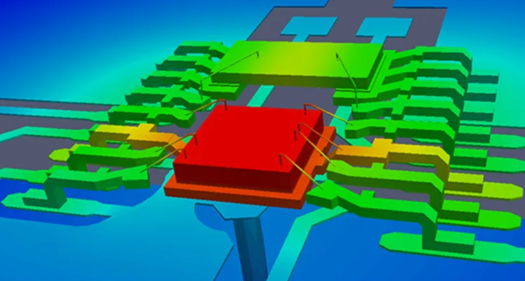

厚板通常搭配厚铜箔（70-105μm），其导热系数（386W/m・K）是普通铜箔（18μm）的 1.2 倍。在持续高温环境中，厚铜层能将元件产生的热量快速扩散到整个板面，降低局部热点温度。3.0mm 厚板（70μm 铜箔）上的芯片工作温度比 1.6mm 薄板（18μm 铜箔）低 15℃，显著延长了元件寿命。

二、影响耐高温性能的关键因素

基材的玻璃化温度（Tg）

基材的 Tg 值是耐高温的基础指标，普通 FR-4 基材 Tg 为 130-150℃，高温基材（如高 Tg FR-4）可达 170-200℃，而陶瓷填充基材能突破 250℃。PCB 批量厂家的对比测试显示，在 150℃环境中，高 Tg FR-4 厚板的层间剥离强度（0.7N/mm）是普通 FR-4 的 1.5 倍，且经过 1000 小时高温老化后，仍保持初始强度的 80%。

层压工艺的致密性

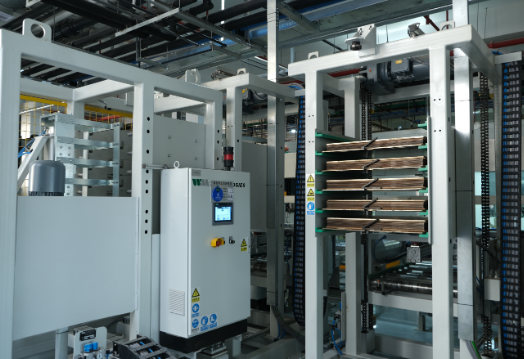

厚板的层压质量直接影响耐高温性能。若层间存在气泡或树脂填充不充分，高温下气泡会膨胀导致分层。PCB 批量厂家采用 “高压长时层压” 工艺（35kg/cm² 压力、180℃保温 60 分钟），使 3.0mm 厚板的层间空隙率控制在 0.1% 以下，在 200℃热冲击测试中，分层率仅 2%，远低于普通工艺的 15%。

铜箔与基材的结合强度

高温环境会加速铜箔与基材的氧化反应，导致结合力下降。厚板采用 “粗化铜箔”（表面粗糙度 Ra 1.5-2μm），通过增大接触面积提升结合力，在 150℃老化测试后，结合力仍能保持 0.8N/mm 以上，而普通光面铜箔可能降至 0.5N/mm 以下。

三、高温场景下的失效模式与应对

层间分层

高温下基材树脂会逐渐降解，释放小分子气体，若无法排出就会形成气泡，最终导致分层。PCB 六层板厂家通过在厚板设计中增加 “排气孔”（直径 0.5mm，间距 10mm），在层压和使用过程中帮助气体排出，使 150℃环境下的分层失效减少 60%。

焊点热疲劳

厚板的热膨胀系数与元件存在差异，高温循环中焊点会产生疲劳裂纹。应对方案包括：采用高温焊料（如 Sn-Ag-Cu 合金，熔点 217℃），比普通焊锡（熔点 183℃）的耐高温上限提高 34℃；增加焊点尺寸（焊盘直径比元件引脚大 0.3mm），提升抗疲劳能力。

线路氧化腐蚀

高温高湿环境会加速铜线路氧化，导致电阻上升。厚板可采用 “镍金镀层”（镍 5μm + 金 0.3μm）保护线路，在 150℃/85% RH 环境中，氧化速率仅为裸露铜箔的 1/10，1000 小时后线路电阻变化率＜5%。
