厚板PCB层压工艺优化解析

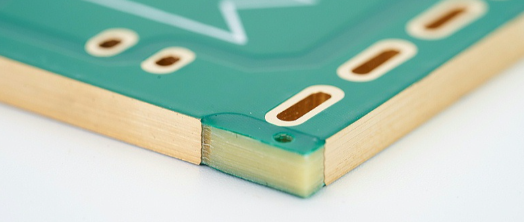

厚板 PCB（板厚≥2.0mm）因承载功率大、结构强度高，广泛应用于工业控制、新能源等领域。但厚板的层压工艺（将多层基材与铜箔压合为整体）面临诸多挑战，层间气泡、厚度不均、翘曲等问题会导致产品良率下降 30% 以上。

一、厚板层压的核心挑战

压力传递不均

厚板通常包含 4 层以上基材（如 6 层板），层压时压力从表面向内部传递过程中会逐渐衰减。PCB 批量厂家的测试显示，3.0mm 厚板的边缘压力可达 30kg/cm²，而中心区域仅 20kg/cm²，导致层间结合力差异达 20%，边缘易出现虚粘。

树脂流动难控制

厚板使用的半固化片（树脂载体）数量多，高温下树脂流动距离长，容易在角落或密集孔区域聚集，形成局部过厚（偏差＞0.1mm）。某 PCB 六层板厂家生产的 2.5mm 厚板，因树脂流动不均，15% 的产品出现局部厚度超差，影响后续钻孔精度。

热应力集中

厚板的热容量大，升温降温速度不同步，各层材料的热膨胀系数差异会产生内应力。冷却后，3.0mm 厚板的翘曲度常达 0.8mm/m（标准要求≤0.5mm/m），需人工校平，增加生产成本。

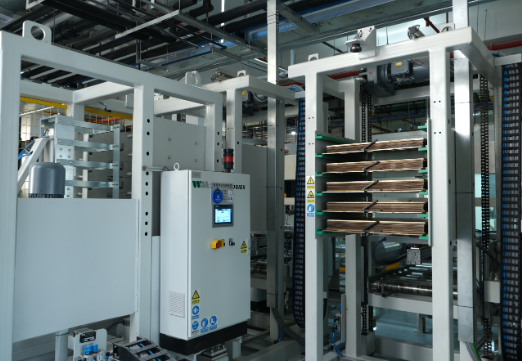

二、PCB 批量厂家的工艺优化方案

阶梯式加压工艺

摒弃传统的恒定压力模式，采用 “三段式加压”：

• 低压渗透（5-10kg/cm²，100-120℃）：让树脂初步流动，填充缝隙；

• 中压扩散（20-25kg/cm²，140-160℃）：推动树脂向中心区域扩散；

• 高压固化（30-35kg/cm²，170-180℃）：确保层间紧密结合。

某 PCB 批量厂家采用该方案后，3.0mm 厚板的层间结合力差异从 20% 降至 5%，气泡率从 8% 降至 1%。

精准温控曲线

通过红外测温实时监控板内温度，采用 “缓慢升温 + 分段保温” 策略：

• 1℃/min 的升温速率（常规为 2℃/min），避免树脂因快速升温而暴沸；

• 在 130℃、150℃分别保温 10 分钟，让树脂充分浸润基材。

测试显示，这种温控使 2.5mm 厚板的树脂流动均匀性提升 40%，厚度偏差控制在 ±0.05mm 以内。

材料匹配优化

• 半固化片选型：厚板优先用低流动度树脂（流动度 20%-30%），减少树脂聚集；

• 铜箔搭配：内层用薄铜箔（18μm）提升贴合度，外层用厚铜箔（70μm）保证强度；

• 定位系统：采用 “铜箔定位孔 + 激光对准”，将层间错位控制在 ±0.03mm（常规为 ±0.05mm）。

三、针对特殊场景的定制方案

高 Tg 厚板优化

对 Tg＞170℃的耐高温厚板，层压温度需提高至 190℃，此时通过延长保温时间（30 分钟）确保树脂完全固化。某 PCB 六层板厂家为新能源汽车 PCB 设计的方案，使厚板在 260℃焊锡测试中无分层。

厚铜厚板处理

当内层铜箔≥70μm 时，采用 “预压 + 主压” 工艺：先在 100℃、10kg/cm² 预压，让铜箔与基材初步贴合，再按常规工艺加压，避免铜箔褶皱导致的气泡。

四、工程师的设计配合要点

预留工艺余量

厚板设计时，厚度公差应放宽至 ±0.1mm（薄板为 ±0.05mm），给层压工艺留出调整空间。避免在板内设计大面积无铜区，防止树脂聚集。

优化孔位布局

密集孔区域（如连接器）应分散布置，孔间距≥2mm，便于树脂流动。某工业控制板将 1mm 孔距调整为 2mm 后，层压气泡率从 12% 降至 3%。

明确性能要求

向 PCB 批量厂家说明厚板的工作环境（如温度、振动），以便匹配层压参数。例如，高温环境需强调层间结合力（≥0.8N/mm），振动场景需控制翘曲度（≤0.3mm/m）。

​

厚板 PCB 的层压工艺优化是材料、设备与参数的系统协同。PCB 批量厂家通过精细化控制，可将厚板良率从 70% 提升至 90% 以上，而工程师的设计配合能进一步降低量产风险，实现性能与量产性的平衡。
