在 PCB 制造中，铜箔厚度是影响电路性能、成本和可靠性的关键参数。对于工程师而言，了解铜箔厚度的基础知识和行业标准，能在设计阶段做出更合理的选择，避免因选型不当导致的性能不达标或成本浪费。

一、铜箔厚度的基本概念与表示方法

铜箔厚度指的是覆铜板表面铜层的厚度，行业中通常有两种表示方式：

微米（μm）：这是最直观的单位，常见厚度包括 12μm、18μm、35μm、70μm、105μm 等。18μm 铜箔的厚度约相当于普通 A4 纸的 1/3，70μm 铜箔则接近一张扑克牌的厚度。

盎司（oz）：这是行业传统单位，1 盎司铜箔指的是将 1 盎司铜均匀铺展在 1 平方英尺面积上形成的厚度，约等于 35μm。因此，0.5oz 对应 17.5μm（通常取 18μm），2oz 对应 70μm，3oz 对应 105μm。

PCB 批量厂家在生产中会根据客户需求标注两种单位，方便工程师对照设计。

二、常见铜箔厚度规格及适用场景

不同厚度的铜箔适用场景差异显著，工程师需根据电路的电流、信号频率、散热需求等因素选择：

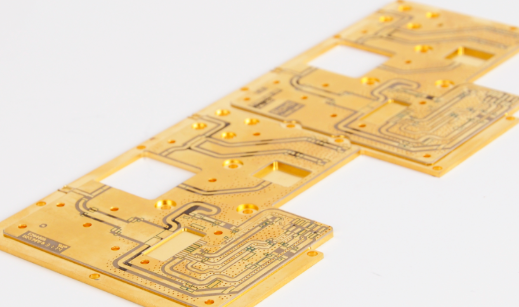

12-18μm（0.3-0.5oz）：这类薄铜箔适合高频信号电路（如 5G 通信模块）和精密电子产品（如智能手表）。其优势是线路精度高（可制作 0.05mm 宽的细线），高频信号损耗小。PCB 批量厂家的测试显示，18μm 铜箔在 10GHz 频率下的信号损耗比 35μm 铜箔低 0.3dB/m。

35μm（1oz）：这是通用型铜箔，适用于大多数消费电子和工业控制 PCB。35μm 铜箔能满足 1-3A 的电流传输需求，同时兼顾成本和加工难度，是 PCB 批量生产中最常用的规格。

70-105μm（2-3oz）：厚铜箔主要用于高功率电路（如电源适配器、电机控制器）。70μm 铜箔的载流能力是 35μm 的 2 倍，在 30A 电流下的温升（25℃）比 35μm 铜箔低 18℃，能有效避免线路过热。

140μm 以上（4oz 及以上）：这类超厚铜箔仅用于特殊高压大电流场景（如新能源汽车的电池管理系统），PCB 批量厂家通常需要定制生产，加工周期比常规铜箔长 3-5 天。

三、铜箔厚度的行业标准与公差要求

铜箔厚度的生产和检测需遵循严格的行业标准，主要包括：

IPC 标准：IPC-4562 规定了铜箔厚度的公差范围，例如 35μm 铜箔的允许公差为 ±10%（即 31.5-38.5μm），70μm 铜箔的公差为 ±10%（63-77μm）。

PCB 批量厂家会通过在线测厚仪（精度 ±1μm）对每批次铜箔进行检测，确保厚度在标准范围内。某 PCB 四层板厂家的质量报告显示，其生产的 35μm 铜箔厚度一致性达 98%，公差控制在 ±5% 以内，高于行业标准要求。

四、铜箔厚度对 PCB 性能的关键影响

载流能力：铜箔厚度与载流能力近似成正比，厚度增加 1 倍，载流能力可提升 80%-90%（并非完全正比，因散热条件变化）。35μm 铜箔的 1mm 宽线路可承载 3A 电流，70μm 铜箔则可承载 5.5A 电流。

散热性能：厚铜箔的散热面积更大，70μm 铜箔的导热效率比 18μm 铜箔高 40%，在大功率元件下方采用厚铜箔，可使元件温度降低 10-15℃。

机械强度：厚铜箔与基材的结合力更强，70μm 铜箔的剥离强度（≥0.7N/mm）比 18μm 铜箔（≥0.5N/mm）高 40%，在振动环境中更不易出现线路脱落。

加工难度：厚铜箔的蚀刻难度更大，容易出现侧蚀（线路边缘不规则），因此厚铜箔线路的最小间距需更大（如 70μm 铜箔的线路间距建议≥0.2mm，18μm 铜箔可做到 0.1mm）。

五、工程师选择铜箔厚度的注意事项

避免过度设计：并非所有电路都需要厚铜箔，例如仅传输 1A 电流的信号电路，选择 18μm 铜箔即可满足需求，若误用 70μm 铜箔会使成本增加 30%。

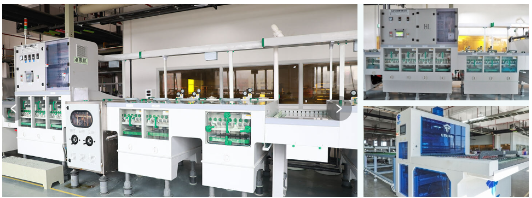

考虑加工能力：超厚铜箔（140μm 以上）需要 PCB 批量厂家具备特殊的蚀刻和层压设备，设计前需确认厂家的加工能力，避免后期变更。

结合可靠性测试：对关键产品，要求厂家提供不同铜箔厚度的可靠性数据，如温度循环后的线路电阻变化、振动测试后的焊点完整性等。某工业控制板工程师通过测试发现，35μm 铜箔在 - 40℃至 125℃循环测试后，电阻变化率（5%）优于 18μm 铜箔（8%），最终选择了 35μm 规格。

铜箔厚度的选择是平衡性能、成本和加工可行性的过程。工程师需结合电路需求，参考 PCB 批量厂家的工艺能力和测试数据，才能做出最优决策，让 PCB 既满足性能要求，又具备经济高效的量产性。
