PCB打样焊接缺陷检测全解析

PCB打样环节中，焊接缺陷检测是保障电路板功能可靠性的关键工序。据统计，约65%的PCB返工问题源于焊接缺陷未被及时发现。

一、基础视觉检测体系

1.

• 操作标准：使用5-10倍放大镜观察焊点润湿性、锡量及桥接情况，重点检查QFP封装焊脚、BGA焊球等微小区域。

• 效率提升：摄像式屏幕显示检查仪可将放大倍数提升至80-90倍，配合自动定位功能，检测效率提高3倍以上。

• 适用场景：样品验证、小批量生产的首件检验。

2.

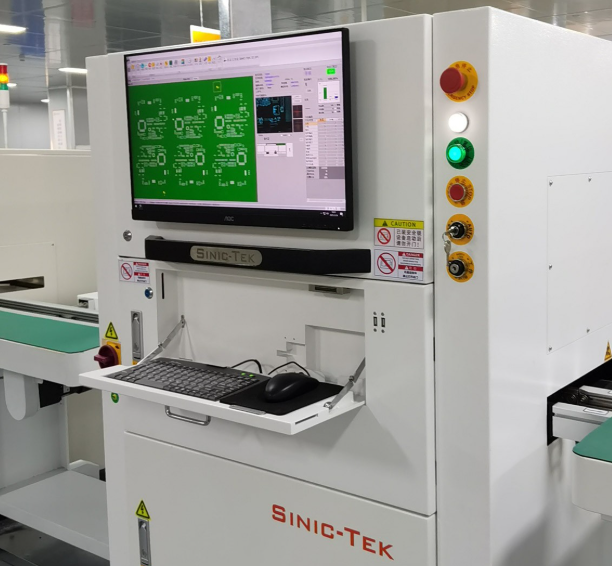

• 3D SPI（锡膏检测）：测量锡膏厚度（80-120μm）、塌落度（＜10%），预防焊接偏移和短路。

• 飞线检测仪：通过光学反射识别0.05mm级飞线，定位率可达99.2%。

二、高精度无损检测技术

1.

• 检测能力：穿透300μm厚铜层，识别虚焊、冷焊等内部缺陷，气孔检出率＞95%。

• 技术突破：多轴联动系统实现0.01mm级定位精度，支持BGA/CSP等封装的360°环视检测。

2.

• 原理：通过5-10MHz高频声波反射分析焊点内部结构，可检测0.1mm³级气孔。

• 应用限制：对FR4基材厚度＞2mm的板件检测精度下降20%。

3.

• 工作流程：红外摄像头捕捉0.5-1.5ms级温度曲线，识别过热焊点（＞260℃）。

​

三、电性能检测方案

1.

• 测试维度：开路/短路检测精度达0.1Ω，元件参数测试覆盖98%标准器件。

• 技术升级：边界扫描技术将测试点需求减少70%，适合高密度板检测。

2.

• 系统构成：包含电源模块、信号发生器和数据采集卡，可模拟实际工况。

四、机器视觉与自动化检测

1.

• 算法迭代：深度学习模型使缺陷识别准确率从82%提升至96%，支持200+种缺陷类型库。

• 产线配置：双相机同步拍摄+环形光源，实现0201元件焊点100%覆盖检测。

2.

• 定位精度：±5μm级定位，用于激光焊接、植球等精密工艺的实时纠偏。

• 效率对比：相比人工检测速度提升15倍，误判率＜0.3%。

五、综合检测策略

1.

• 首件阶段：目视+SPI+AOI组合检测，耗时15-20分钟/板。

• 量产阶段：ICT+FCT在线检测，实现每秒3-5次全检。

• 抽检阶段：X射线+热成像抽检，单板检测时间＜3分钟。

2.

• 缺陷数据库：记录500+种缺陷特征，支持SPC过程控制。

• 预测模型：基于历史数据预测缺陷趋势，提前干预工艺参数。

PCB打样焊接检测需建立多维度检测体系。建议中小批量打样采用"AOI+ICT+人工抽检"组合方案
