PCB打样焊盘表面处理质量评估体系构建指南

焊盘表面处理质量直接影响焊接可靠性和产品寿命。本文结合行业标准与生产实践，从评估指标、检测方法、工艺控制三个维度，系统解析焊盘表面处理质量评估体系的构建方法。

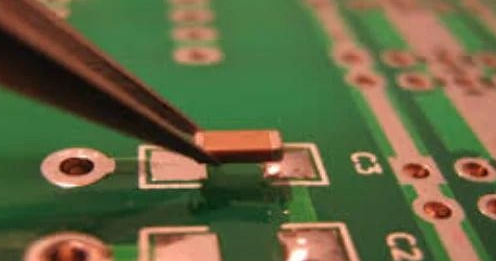

一、核心评估指标设定

1.

• ​镀金层：ENIG工艺要求镍层≥100μ"，金层厚度控制在0.05-0.15μm，防止“黑盘”缺陷。

• OSP膜厚：有机保焊膜需稳定在0.2-0.5μm区间，膜厚不足易氧化，过厚则影响可焊性。

• 沉银处理：银层厚度需达到5-16μ"，通过X射线荧光光谱仪（XRF）进行无损检测。

2.

• 润湿角标准：采用IPC-TM-650 2.4.12标准，合格焊盘的润湿角需＜90°，润湿时间≤2秒。

  扩展率检测：使用ISO 9455-17标准，焊料在焊盘上的扩展面积需＞75%，通过滴焊试验验证。

3.

• 异物残留：目视检查焊盘表面无锡珠、助焊剂残留，3D SPI检测塌落度＜10%。

• 机械损伤：金手指划痕露铜比例需＜总Pin数的1/5，铜面微蚀处理粗糙度Ra≤2μm。

二、检测方法分级实施

1.

• 目视检查（VI）：使用10倍放大镜观察焊盘平整度、氧化情况，重点检查BGA区域焊球润湿性。

• 3D SPI：检测锡膏印刷厚度（80-120μm）、偏移量（±25μm），预防连锡和虚焊。

2.

• X射线检测（AXI）：穿透300μm铜层识别内部气孔，检出率＞95%，适用于QFN封装检测。

• 润湿力测试仪：量化分析润湿力曲线，判断焊料与焊盘的结合强度，数据精度达0.1mN。

3.

• 金相切片分析：通过剖面观察镀层结构，检测镍/金层界面结合状态，定位“黑盘”缺陷。

• 附着力测试：采用3M胶带剥离法，镀层脱落面积＜5%为合格，验证镀层结合强度。

三、工艺控制关键点

1.

• 铜面微蚀：控制微蚀量3-5μm，H2SO4浓度10%-15%，提升镀层附着力。

• 存储条件：OSP板需在36小时内完成真空包装，沉银板存储湿度＜60%RH。

2.

• 电镀参数：脉冲电镀正向电流密度2ASD，反向0.5ASD，镀层均匀性提升至95%。

• 焊接温度曲线：回流焊峰值温度245℃±5℃，液态停留时间45-60秒，减少氧化空洞。

3.

• SPC过程控制：对镀层厚度、润湿角等关键参数进行CPK分析，目标值≥1.67。

• 缺陷数据库：建立500+种缺陷特征库，AI算法实现缺陷类型自动分类。

构建焊盘表面处理质量评估体系需贯穿材料、工艺、检测全流程。通过持续优化工艺参数与检测方法，可显著提升焊接良率与产品可靠性。
