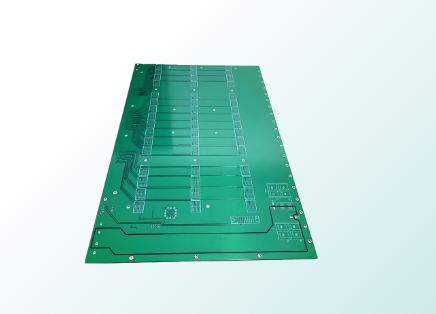

大尺寸 PCB 板的制造是对 “工艺精度与均匀性” 的极致考验 —— 小尺寸 PCB 的蚀刻线宽偏差 ±0.02mm 即可，大尺寸 PCB 需控制在 ±0.01mm，否则边缘与中心的线宽差异会导致信号阻抗偏差超 10%；小尺寸 PCB 层压只需普通压机，大尺寸 PCB 需专用高精度压机，否则分层率会从 1% 飙升至 8%。大尺寸 PCB 的制造工艺需围绕 “层压均匀性、蚀刻一致性、钻孔精度、切割应力” 四大难点，通过设备升级、参数优化、工艺创新突破瓶颈。今天，我们解析各工艺环节的核心难点与解决方案，结合实操案例，帮你提升制造良率。

一、层压工艺：突破均匀性瓶颈

层压是大尺寸 PCB 制造的 “第一道难关”，中心区域压力不足、温度梯度大、树脂流动不均，会导致分层、气泡、厚度偏差等问题，良率常低于 85%。

1. 核心难点：压力与温度不均

压力传递问题：大尺寸 PCB（如 0.3㎡）层压时，压机上压板的压力通过缓冲垫传递，但边缘缓冲垫压缩量比中心大 15%-20%，导致中心压力比边缘低 10%-15%，树脂无法充分填充玻璃布间隙，分层率超 5%；

温度梯度问题：层压加热时，PCB 边缘与加热板直接接触，温度上升快（175℃需 30 分钟），中心需 45 分钟才能达 175℃，温差超 15℃，导致边缘树脂固化过度，中心固化不足，翘曲度增加 0.3%。

2. 解决方案

设备升级：选用 “大尺寸高精度层压机”（如 Schmid 的 LAM 800），配备 “多区温控系统”（8 个独立加热区）与 “压力反馈传感器”（每 10cm²1 个传感器），实时调整各区域温度与压力，中心与边缘温差≤3℃，压力差≤2%；

缓冲垫优化：采用 “梯度密度缓冲垫”（边缘密度 0.3g/cm³，中心密度 0.2g/cm³），通过不同密度的缓冲垫补偿压力损失，中心压力提升 10%，分层率降至 1.5%；

树脂控制：选用 “低流动性树脂”（流动度 15%-20%），避免层压时树脂过度流向边缘，导致中心树脂不足。例如 0.3㎡的 PCB 用流动度 18% 的树脂，厚度偏差从 ±0.1mm 降至 ±0.05mm。

二、蚀刻工艺：保证线宽一致性

大尺寸 PCB 的蚀刻需保证 “全板线宽均匀”，但边缘区域蚀刻液流速快、反应充分，线宽常比中心小 0.02mm，导致阻抗偏差超 10%，无法满足高速信号要求。

1. 核心难点：蚀刻速率不均

蚀刻液流动问题：大尺寸 PCB 在蚀刻机中传输时，边缘与蚀刻液的相对流速（2m/s）比中心（1.5m/s）快 30%，边缘蚀刻速率快 5%-8%，线宽偏差 0.015-0.02mm；

铜箔厚度差异：大尺寸 PCB 的铜箔厚度偏差（±10%）会导致蚀刻速率差异，厚铜区域蚀刻不充分，线宽偏大。

2. 解决方案

蚀刻机改造：在蚀刻机的中心区域加装 “导流板”，将中心蚀刻液流速提升至 1.9m/s，边缘与中心流速差≤5%，蚀刻速率差≤2%；

分区蚀刻参数：根据 PCB 不同区域的铜厚，设置差异化蚀刻时间 —— 铜厚 35μm 区域蚀刻时间 60 秒，铜厚 70μm 区域 75 秒，线宽偏差缩小至 ±0.008mm；

蚀刻后矫正：对超差区域（线宽偏差 0.01-0.015mm）采用 “激光微调”（激光功率 10W，光斑直径 0.01mm），线宽精度可控制在 ±0.005mm。

三、钻孔工艺：提升定位精度

大尺寸 PCB 的钻孔数量常达数千个（如服务器主板有 5000 + 个孔），且孔位精度要求≤±0.05mm，若定位偏差超 0.1mm，会导致后续元件焊接错位（如 BGA 芯片引脚无法对齐焊盘）。

1. 核心难点：定位偏差与孔壁质量

板体变形问题：大尺寸 PCB 在钻孔机上固定时，因自身重量会产生轻微下垂（0.1-0.2mm），导致钻孔定位偏差；

钻头磨损问题：大尺寸 PCB 钻孔数量多，钻头（直径 0.3mm）磨损快，钻孔 1000 个后直径偏差超 0.01mm，孔壁粗糙度增加。

2. 解决方案

真空吸附固定：采用 “多点真空吸附平台”（每 20cm²1 个吸附孔，真空度 - 0.09MPa），将 PCB 平整度控制在 ±0.03mm，定位偏差≤±0.03mm；

自动换刀系统：配备 “钻头寿命管理系统”，每钻孔 500 个自动更换新钻头，孔直径偏差≤±0.005mm，孔壁粗糙度 Ra≤1.6μm；

CCD 定位补偿：钻孔前用 CCD 相机（精度 ±0.001mm）扫描 PCB 的基准点，自动补偿定位偏差（补偿范围 ±0.05mm），确保孔位精度≤±0.04mm。

四、切割工艺：避免应力变形

大尺寸 PCB 的切割需将整板（如 1.2m×1.0m 的覆铜板）切割成目标尺寸（如 0.3m×0.2m），切割应力会导致 PCB 翘曲度增加 0.2%-0.3%，甚至出现裂纹。

1. 核心难点：切割应力与边缘质量

机械切割应力：传统铣刀切割大尺寸 PCB 时，铣刀转速 15000rpm，进给速度 50mm/min，会在边缘产生拉应力（100-150MPa），导致边缘翘曲；

边缘毛刺问题：切割后边缘易产生 0.05-0.1mm 的铜箔毛刺，需人工打磨，效率低且易损伤 PCB。

2. 解决方案

激光切割替代：采用 “紫外激光切割”（波长 355nm，功率 30W），非接触式切割，无机械应力，切割后翘曲度增加≤0.05%；

边缘处理优化：激光切割后用 “等离子清洗”（功率 50W，时间 10 秒）去除边缘残渣，毛刺≤0.01mm，无需人工打磨；

分步切割工艺：对厚板（≥2.4mm）采用 “分层切割”（每次切割厚度 0.6mm，共 4 次），减少单次切割应力，边缘平整度≤0.02mm。
