高频 PCB 表面处理技术要求解析

在 5G 基站、毫米波雷达、WiFi 6E、卫星通信等高频设备中，PCB 表面处理是 “保障信号完整性的最后一道关键工序”—— 它通过在 PCB 铜箔表面沉积或涂覆特殊材料，实现低接触电阻、低介质损耗、高抗氧化性，同时适配高频信号的趋肤效应特性。与普通 PCB 表面处理不同，高频 PCB 表面处理需围绕 “低损耗、低寄生、高稳定性、抗腐蚀” 四大核心要求设计，任何表面缺陷（如粗糙度超标、镀层氧化）都可能导致插入损耗增加 0.5dB 以上，甚至使高频信号传输失效。今天，我们从基础入手，解析高频 PCB 表面处理的定义、核心技术要求、与普通 PCB 的差异及典型应用，帮你建立系统认知。

​首先，明确高频 PCB 表面处理的核心定义：它是针对频率≥1GHz（高频）或≥24GHz（超高频 / 毫米波）PCB 设计的表面改性工艺，通过控制镀层材质、厚度、粗糙度，确保 PCB 在高频信号传输时，接触电阻≤10mΩ、表面粗糙度 Ra≤0.1μm、插入损耗增量≤0.2dB/100mm（10GHz），同时满足焊接可靠性、抗环境腐蚀（盐雾测试≥500 小时）等要求。与普通 PCB 表面处理相比，其核心差异体现在三个维度：一是 “表面粗糙度控制”，普通 PCB 允许 Ra≤0.3μm，高频 PCB 需≤0.1μm（趋肤效应下，粗糙表面会增加导体损耗，10GHz 时 Ra 从 0.3μm 降至 0.1μm，损耗减少 30%）；二是 “低损耗要求”，普通 PCB 侧重焊接与腐蚀防护，高频 PCB 需镀层低电阻率（如银镀层电阻率 1.6μΩ・cm，金镀层 2.4μΩ・cm），避免接触电阻导致的信号衰减；三是 “寄生参数控制”，普通 PCB 镀层厚度仅需满足焊接（如沉金 0.05μm），高频 PCB 需精准控制镀层厚度（如镀银 2-5μm），避免镀层不均导致的阻抗偏差（≤±1%）。

高频 PCB 表面处理的核心技术要求，由高频信号特性与应用环境决定：一是 “低电阻率”，镀层材质需选择低电阻材料（银、金、铜），避免电阻率过高（如锡镀层电阻率 11.5μΩ・cm，不适用于 20GHz 以上场景）；二是 “低表面粗糙度”，趋肤效应使高频电流集中在导体表面（10GHz 时铜的趋肤深度约 1.2μm），粗糙表面会增加电流路径长度，导致导体损耗上升，需控制 Ra≤0.1μm；三是 “高镀层均匀性”，镀层厚度偏差需≤±10%（如目标 2μm 镀银，实际 1.8-2.2μm），避免厚度不均导致的阻抗突变（回波损耗从 - 20dB 降至 - 15dB）；四是 “强抗氧化性”，高频 PCB 多在复杂环境（如基站户外、汽车雷达舱）工作，镀层需抵抗温湿度、盐雾侵蚀，避免氧化层导致的接触电阻漂移（≤10%/ 年）；五是 “高焊接可靠性”，需满足≥3 次回流焊（峰值 260℃）无镀层脱落、无虚焊，润湿角≤30°。

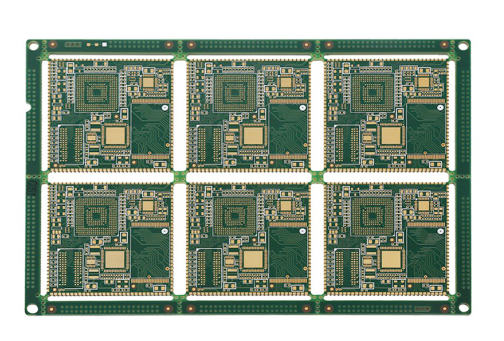

高频 PCB 表面处理的常见类型，需根据频率与场景选择：一是 “化学沉金（ENIG）”，金镀层厚度 0.05-0.1μm，镍层 5-10μm，电阻率 2.4μΩ・cm，Ra≤0.15μm，适用于 5-24GHz 场景（如 5G Sub-6GHz 基站），优点是稳定性强、抗腐蚀，缺点是成本较高；二是 “化学镀银（Immersion Silver）”，银镀层厚度 2-5μm，电阻率 1.6μΩ・cm，Ra≤0.08μm，适用于 24-60GHz 毫米波场景（如 77GHz 汽车雷达），优点是低损耗、成本适中，缺点是易氧化，需加防护涂层；三是 “有机保焊剂（OSP）”，无金属镀层，通过有机膜保护铜箔，电阻率与铜一致（1.7μΩ・cm），Ra≤0.1μm，适用于 1-10GHz 低成本场景（如 WiFi 6 路由器），优点是低损耗、工艺简单，缺点是耐焊接次数少（≤2 次）；四是 “化学镀镍钯金（ENEPIG）”，镍层 5-8μm、钯层 0.1-0.3μm、金层 0.05μm，电阻率 2.2μΩ・cm，Ra≤0.12μm，适用于高可靠高频场景（如卫星通信），优点是抗腐蚀、耐磨损，缺点是成本最高。

高频 PCB 表面处理的基础认知需聚焦 “高频特性适配”，只有理解其与普通 PCB 的本质差异，才能在后续工艺选择与技术优化中精准把控关键环节，确保高频信号传输质量。
