大尺寸PCB板结构设计：稳定性控制关键

原创 于 2025-11-12 10:41:28 发布 · 776 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #制造

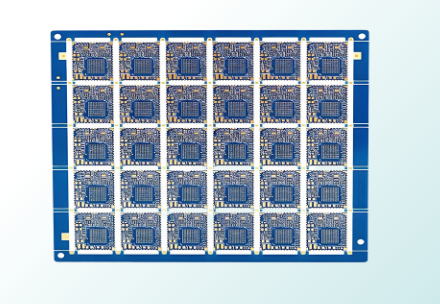

大尺寸 PCB 板的 “结构稳定性” 直接决定设备装配成功率与长期可靠性 —— 若 PCB 翘曲超 0.75%，会导致连接器插拔困难、芯片焊接虚焊；若基材选型不当，宽温环境下 PCB 会出现裂纹；若边缘无补强，运输与安装中易变形。大尺寸 PCB 板的结构设计需围绕 “基材选型、板厚优化、补强设计、翘曲控制” 四大核心，结合设备安装要求与使用环境，制定针对性方案，确保 PCB 在全生命周期内（制造、运输、使用）结构稳定。

一、基材选型：从源头控制变形风险

大尺寸 PCB 的基材需同时满足 “低热膨胀系数（CTE）、高玻璃化转变温度（Tg）、高刚性”，避免温度变化与应力作用下的变形。

1. 核心参数控制

  • 热膨胀系数（CTE）：基材的 X/Y 方向 CTE 需≤15ppm/℃（玻璃布方向）、Z 方向≤70ppm/℃（厚度方向），避免层压冷却后因 CTE 差异导致翘曲。例如普通 FR-4 的 X/Y CTE 约 18ppm/℃，大尺寸 PCB 需选用 “高模量 FR-4”（如 Isola FR408HR，X/Y CTE 13ppm/℃），翘曲风险降低 40%；

  • 玻璃化转变温度（Tg）：Tg 需≥170℃（宽温场景≥180℃），避免焊接（回流焊峰值 260℃）与高温使用时基材软化变形。工业控制柜 PCB（-20℃~70℃）选 Tg=170℃的 FR-4，服务器 PCB（长期 50℃~60℃）选 Tg=180℃的 FR-4；

  • 刚性（弯曲模量）：弯曲模量需≥20GPa（ASTM D790 标准），增强 PCB 抗变形能力。小尺寸 PCB 可用弯曲模量 18GPa 的普通 FR-4，大尺寸 PCB 需选 22GPa 的高刚性 FR-4，运输中弯曲变形量从 5mm 降至 2mm。

2. 基材厚度与层数匹配

  • 厚度选择：大尺寸 PCB 的板厚需与面积匹配，避免过薄导致刚性不足。参考经验公式：板厚（mm）≥面积（㎡）×5 + 0.8，例如 0.2㎡的 PCB，板厚需≥0.2×5+0.8=1.8mm（实际选 2.0mm）；0.3㎡的 PCB，板厚≥0.3×5+0.8=2.3mm（实际选 2.4mm）；

  • 层数设计：采用 “对称层数结构”（如 4 层、6 层、8 层），避免非对称结构（如 3 层、5 层）导致的应力不均。例如 0.2㎡的 PCB 选 8 层对称结构（Top-GND-Power-GND-Signal-GND-Power-Bottom），层压后翘曲度比 6 层非对称结构低 0.3%。

二、板厚与边缘补强：增强抗变形能力

大尺寸 PCB 的边缘与安装孔区域是应力集中点，需通过 “优化板厚分布、添加补强结构” 增强稳定性。

1. 板厚均匀性控制

  • 铜箔厚度：大尺寸 PCB 的铜箔厚度需均匀（偏差≤10%），避免局部铜厚差异导致的应力不均。例如电源回路用 2oz 铜箔（70μm），信号回路用 1oz 铜箔（35μm），铜厚过渡区域需做 “渐变处理”（长度≥5mm），避免突变导致的翘曲；

  • 阻焊层厚度：阻焊层厚度需控制在 15-25μm（偏差≤3μm），过厚或不均会增加表面应力，导致局部翘曲。大尺寸 PCB 阻焊印刷时需分两次印刷（每次 10μm），避免单次过厚。

2. 边缘与安装孔补强

  • 金属补强板：在 PCB 边缘（尤其是插拔连接器区域）粘贴金属补强板（材质铝或不锈钢，厚度 0.5-1mm），通过环氧树脂胶（导热系数 1W/(m・K)）固定，增强抗弯曲能力。例如工业控制柜 PCB 的边缘补强后，弯曲变形量从 3mm 降至 1mm；

  • 安装孔加固：安装孔（孔径 3-5mm）周围需设计 “环形铜箔”（宽度 0.5-1mm，铜厚 2oz），并布置 4-6 个散热过孔（孔径 0.3mm），避免安装螺丝时应力集中导致的孔壁开裂。0.3㎡的 PCB 安装孔经加固后，开裂率从 8% 降至 1%。

三、翘曲控制：工艺与设计协同优化

大尺寸 PCB 的翘曲控制需 “设计与工艺结合”，从基材预处理、层压参数、后期矫正三方面入手，将翘曲度控制在 0.75% 以内。

1. 基材预处理

  • 预热除潮：层压前对基材进行 “真空预热”（120℃，2 小时，真空度 - 0.09MPa），去除基材中的水分（含水率≤0.05%），避免层压时水分蒸发导致的翘曲；

  • 应力释放：将基材裁剪后放置 24 小时（温度 25℃±2℃，湿度 50%±5%），释放裁剪应力，减少后续层压变形。

2. 层压参数优化

  • 压力控制：采用 “分步加压” 工艺，初期压力 30kg/cm²（5 分钟）→中期 35kg/cm²（30 分钟）→后期 40kg/cm²（55 分钟），确保压力均匀传递至中心区域，中心与边缘压力差≤2%；

  • 温度控制：层压温度曲线采用 “缓慢升温”（1℃/min 升至 175℃）、“恒温保温”（175℃±2℃，90 分钟）、“缓慢降温”（1℃/min 降至 50℃），避免温度梯度过大导致的应力集中。

3. 后期矫正

  • 机械矫正：翘曲超标的 PCB（0.75%-1.0%）可通过 “机械加压矫正”（压力 30kg/cm²，温度 120℃，保温 30 分钟），翘曲度可降低 0.2%-0.3%；

  • 激光矫正：严重翘曲（＞1.0%）的 PCB 可采用 “激光局部加热”（激光功率 50W，光斑直径 0.5mm），通过局部应力释放矫正翘曲，矫正精度 ±0.05%。

案例：某 0.25㎡的服务器 PCB，初期用普通层压参数（压力 35kg/cm²，恒温 180℃），翘曲度 1.1%；优化为分步加压（30→35→40kg/cm²）+ 缓慢升温 + 机械矫正后，翘曲度降至 0.6%，满足安装要求。
