PCB分类之功能特性：高频、高功率细分

PCB 的功能特性由设计目标决定 —— 高频高速 PCB 保障信号完整性，高功率 PCB 聚焦散热与电流承载，抗恶劣环境 PCB 强化防护能力。按功能特性分类，PCB 可分为 “高频高速 PCB、高功率 PCB、高精度 PCB、抗恶劣环境 PCB、低噪声 PCB” 五大类，每类都有专属的技术指标与设计策略。今天，我们解析各类功能 PCB 的核心要求、设计要点与应用案例，展现 PCB 的功能化细分逻辑。

​

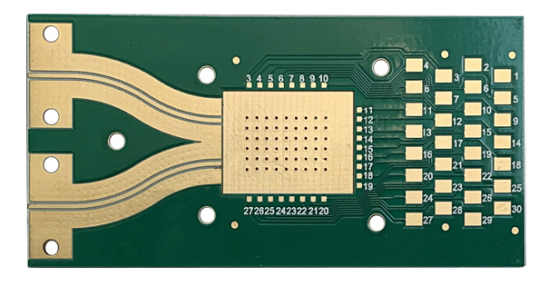

一、高频高速 PCB（信号完整性优先）

高频高速 PCB 针对频率≥1GHz、速率≥1Gbps 的信号，核心功能是 “低损耗、低反射、低串扰”，保障信号传输完整性。

• 核心技术指标：

• 高频特性：插入损耗≤0.5dB/100mm（10GHz），回波损耗≤-18dB，串扰≤-35dB；

• 高速特性：时序偏差≤50ps，误码率≤10⁻¹²（10Gbps）；

• 设计要点：

• 基材：选用低损耗材质（罗杰斯、PTFE），介电常数稳定（εr 波动≤±0.05）；

• 布线：阻抗控制（50Ω/100Ω，公差 ±1%），等长布线（长度差≤0.5mm），圆弧转弯（半径≥3 倍线宽）；

• 工艺：低粗糙度铜箔（Ra≤0.1μm），高频表面处理（镀银、沉金）；

• 应用案例：

• 5G 基站前传板（25Gbps）：罗杰斯 4350B 基材，插入损耗 0.4dB/100mm，时序偏差 30ps；

• 服务器 PCIe 4.0 板（8Gbps）：8 层板，等长布线，误码率 10⁻¹⁵；

• 毫米波雷达 PCB（77GHz）：PTFE 基材，串扰 - 40dB，满足探测距离 200m 要求。

二、高功率 PCB（大电流与散热核心）

高功率 PCB 承载 10A 以上大电流，核心功能是 “大电流承载、高效散热、防过载”，避免功率器件过热烧毁。

• 核心技术指标：

• 电流承载：1oz 铜箔线宽 2mm 承载 5A，2oz 铜箔线宽 2mm 承载 10A；

• 散热能力：温升≤40℃（10W 损耗），导热系数≥1W/(m・K)；

• 安全指标：爬电距离≥8mm（高压场景），过流保护响应时间≤100ms；

• 设计要点：

• 材质：铝基板、铜基板或厚铜 FR-4（2-4oz）；

• 结构：大面积散热铜箔（面积≥损耗 ×5cm²/W），散热过孔阵列（孔径 0.5-1mm，间距 2mm）；

• 工艺：厚铜蚀刻（公差 ±0.03mm），焊接加固（大元件加螺丝固定）；

• 应用案例：

• 新能源汽车 OBC PCB（200A）：铜基板，4oz 铜箔，散热过孔 100 个 /cm²，温升 35℃（50W 损耗）；

• 工业变频器 PCB（50A）：厚铜 FR-4（3oz），散热铜箔 50cm²，爬电距离 10mm；

• LED 路灯驱动 PCB（10A）：铝基板，导热系数 2W/(m・K)，温升 30℃（15W 损耗）。

三、高精度 PCB（微米级控制）

高精度 PCB 针对精密仪器、传感器，核心功能是 “微米级线宽公差、高定位精度、低漂移”，保障测量与控制精度。

• 核心技术指标：

• 线宽公差 ±0.005mm，孔径公差 ±0.01mm；

• 定位精度 ±0.02mm（元件焊盘与引脚对齐）；

• 长期稳定性：8 小时内参数漂移≤0.1%；

• 设计要点：

• 材质：高稳定基材（Tg≥180℃，CTE≤15ppm/℃）；

• 工艺：激光蚀刻（精度 ±0.003mm），高精度钻孔（CCD 定位）；

• 布线：短路径（≤5mm）、低寄生（寄生电阻≤1mΩ）；

• 应用案例：

• 激光切割机控制 PCB：线宽公差 ±0.005mm，定位精度 ±0.01mm，切割精度 ±0.01mm；

• 电化学工作站 PCB：采样电阻精度 ±0.01%，布线寄生电阻 0.5mΩ，电流测量误差 ±0.1%；

• 精密传感器 PCB：线宽 0.1mm，公差 ±0.003mm，温度漂移≤0.05%/℃。

四、抗恶劣环境 PCB（极端条件耐受）

抗恶劣环境 PCB 适配户外、工业、航空航天等场景，核心功能是 “抗温变、抗腐蚀、抗振动、抗辐射”，保障极端条件下稳定工作。

• 核心技术指标：

• 温变范围：-65℃~150℃（工业 / 航空），-40℃~85℃（汽车）；

• 抗腐蚀：盐雾测试≥500 小时（工业）、≥1000 小时（航空）；

• 抗振动：10-2000Hz，加速度 5m/s²（汽车）、10m/s²（航空）；

• 设计要点：

• 材质：耐温基材（高 Tg FR-4、陶瓷、PI），抗腐蚀表面处理（ENEPIG、镀镍钯金）；

• 结构：加固设计（金属补强板、边缘加固），冗余布线（关键电路备份）；

• 防护：涂覆三防漆（厚度 20-50μm）、金属屏蔽、密封设计；

• 应用案例：

• 户外 5G 基站 PCB：盐雾测试 600 小时无腐蚀，-40℃~85℃循环 100 次性能稳定；

• 汽车发动机舱 PCB：抗振动测试 100 小时无焊点脱落，耐油污、耐高温 125℃；

• 卫星 PCB：抗辐射总剂量 150krad，真空环境无挥发，-100℃~120℃工作 5 年无故障。

五、低噪声 PCB（微弱信号采集）

低噪声 PCB 针对 μV 级微弱信号（如传感器、医疗检测），核心功能是 “抑制噪声、减少干扰”，保障信号采集精度。

• 核心技术指标：

• 噪声水平≤10μV，电源噪声≤5mV；

• 信号采集误差≤0.5%，信噪比≥60dB；

• 设计要点：

• 接地：分区接地（模拟地 / 数字地 / 功率地），单点连接，地噪声≤5μV；

• 布线：屏蔽槽防护（信号线两侧接地铜箔），短路径（≤3mm），避免平行布线；

• 电源：多级滤波（EMI 滤波器 +π 型滤波 + 低噪声 LDO），电源噪声≤3mV；

• 应用案例：

• 心电监测仪 PCB：μV 级心电信号采集，噪声≤5μV，信噪比 70dB；

• 气相色谱仪 PCB：nA 级电流信号放大，噪声≤8μV，峰面积积分误差 0.3%；

• 声学传感器 PCB：微弱声波信号转换，噪声≤10μV，检测精度 ±0.1dB。
