高频 PCB 表面处理的工艺选择直接决定信号损耗、可靠性与成本 ——24GHz 以上毫米波场景若选错工艺（如用 OSP 替代镀银），插入损耗可能增加 1dB 以上；5G 基站若用镀银替代沉金，镀层氧化会导致设备寿命从 10 年缩短至 3 年。高频 PCB 表面处理需根据 “工作频率、可靠性要求、成本预算” 三大核心因素，在沉金、镀银、OSP、ENEPIG 四大主流工艺中选型。今天，我们解析各工艺的核心特性、优缺点、适用场景，结合高频参数对比，帮你制定精准的选型方案。

一、四大主流工艺核心特性对比

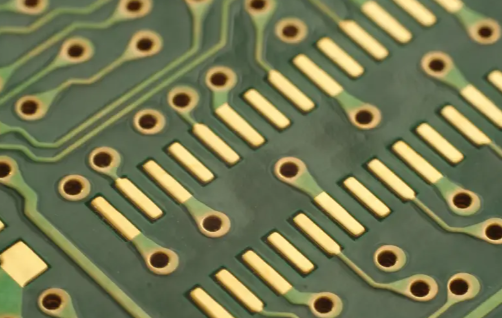

1. 化学沉金（ENIG）

核心参数：金层厚度 0.05-0.1μm，镍层 5-10μm，表面粗糙度 Ra=0.1-0.15μm，接触电阻≤15mΩ，10GHz 时插入损耗增量 0.3dB/100mm；
核心特性：镍层为金层提供良好附着力，金层化学稳定性极强（不氧化、耐盐雾），耐回流焊次数≥5 次（峰值 260℃）；
优缺点：优点是稳定性高、抗腐蚀、适配复杂环境；缺点是镍层会增加高频损耗（镍电阻率 8.9μΩ・cm），成本比 OSP 高 30%；
适用场景：5G Sub-6GHz 基站、WiFi 6E 路由器、工业高频传感器（工作频率 1-24GHz，要求寿命≥5 年）。

2. 化学镀银（Immersion Silver）

核心参数：银层厚度 2-5μm，表面粗糙度 Ra=0.06-0.09μm，接触电阻≤8mΩ，10GHz 时插入损耗增量 0.15dB/100mm，28GHz 时 0.4dB/100mm；
核心特性：银是电阻率最低的镀层材质（1.6μΩ・cm），适配趋肤效应，高频损耗最小，表面光滑度最优；
优缺点：优点是低损耗、成本适中（比沉金低 20%）、适配超高频；缺点是银易氧化（常温下 3 个月后表面氧化层厚度达 0.01μm），需加有机防护涂层；
适用场景：77GHz 汽车毫米波雷达、60GHz 短距通信设备、卫星通信高频链路（工作频率 24-60GHz，要求低损耗）。

3. 有机保焊剂（OSP）

核心参数：无金属镀层，有机膜厚度 0.2-0.5μm，表面粗糙度 Ra=0.08-0.12μm，接触电阻≤12mΩ，10GHz 时插入损耗增量 0.2dB/100mm；
核心特性：有机膜直接保护铜箔，无额外金属镀层带来的损耗，工艺简单（仅需脱脂、微蚀、涂覆），生产周期短；
优缺点：优点是低损耗、成本最低（比沉金低 50%）、无镍层损耗；缺点是耐焊接次数少（≤2 次），有机膜易吸潮（高湿环境下接触电阻漂移）；
适用场景：WiFi 6 路由器、家用卫星接收器、低成本高频消费电子（工作频率 1-10GHz，寿命要求≤3 年）。

4. 化学镀镍钯金（ENEPIG）

核心参数：镍层 5-8μm、钯层 0.1-0.3μm、金层 0.05μm，表面粗糙度 Ra=0.1-0.12μm，接触电阻≤10mΩ，10GHz 时插入损耗增量 0.25dB/100mm；
核心特性：钯层介于镍层与金层之间，既增强金层附着力，又避免镍层直接接触空气，抗腐蚀能力最强（盐雾测试≥1000 小时）；
优缺点：优点是高可靠、耐磨损、抗氧化、耐回流焊次数≥8 次；缺点是成本最高（比沉金高 40%），钯层会轻微增加损耗；
适用场景：卫星通信设备、航空航天高频 PCB、5G 核心网设备（工作频率 1-24GHz，要求寿命≥10 年、高抗腐蚀）。

二、高频场景选型决策框架

1. 按工作频率选型

频率 1-10GHz：优先选 OSP（低成本）或沉金（高可靠），插入损耗差异≤0.1dB/100mm，可平衡成本与性能；
频率 10-24GHz：优先选沉金或 ENEPIG，避免 OSP 的耐焊接不足与镀银的氧化风险，确保损耗与可靠性平衡；
频率 24GHz 以上（毫米波）：唯一优选化学镀银（加防护涂层），其低损耗特性是其他工艺无法替代（如 28GHz 时镀银比沉金插入损耗低 0.5dB/100mm）。

2. 按可靠性要求选型
