重铜 PCB 多用于关键设备（如新能源汽车、工业电源），其可靠性直接决定设备寿命与安全 —— 若防护不当，厚铜箔易氧化腐蚀，焊点易脱落，高温环境下性能漂移超 10%；若测试不全面，潜在缺陷（如分层、隐性裂纹）会在使用中暴露，导致设备故障。重铜 PCB 的可靠性提升需围绕 “防护设计、翘曲控制、焊点强化、全面测试” 四大核心，结合使用环境（高温、潮湿、振动），制定全周期保障方案。今天，我们解析可靠性提升的关键技术与测试方法，帮你实现长期稳定运行。

一、防护设计：抵御氧化、腐蚀与环境侵蚀

重铜 PCB 的厚铜箔（≥2oz）表面积大，易氧化腐蚀，尤其在户外、工业潮湿环境下，需通过表面处理与涂层防护，延长使用寿命。

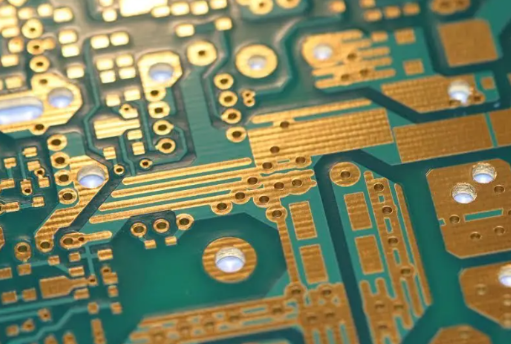

1. 表面处理：防氧化与耐腐蚀

常规场景：焊盘采用 “镀镍金”（镍层 5μm，金层 0.1μm），耐盐雾腐蚀≥500 小时，抗氧化能力≥3 年；
恶劣环境（如海洋、工业腐蚀）：采用 “镀镍钯金”（镍层 5μm，钯层 0.3μm，金层 0.05μm）或 “化学镀锡”（厚度 8μm），耐盐雾≥1000 小时，耐湿热（85℃/85% RH）≥2000 小时；
非焊盘区域：涂覆 “抗氧化涂层”（如苯并三唑衍生物），防止铜箔氧化变色，电阻变化≤5%。

2. 涂层防护：防潮、防尘与绝缘

工业设备重铜 PCB：涂覆 “三防漆”（如聚硅氧烷涂层，厚度 30μm），防护等级达 IP54，耐粉尘、防潮，高温（125℃）下无开裂；
汽车、户外设备：涂覆 “纳米防水涂层”（厚度 10μm），防水等级 IP67，耐振动（10-2000Hz）、耐温度循环（-40℃~125℃）。

二、翘曲控制：保障装配与长期稳定性

重铜 PCB 因铜箔与基材热膨胀系数（CTE）差异大，易出现翘曲（尤其是 2oz 以上厚铜 + 大尺寸 PCB），翘曲度超 0.7% 会导致连接器插拔困难、芯片焊接虚焊。

1. 设计优化

对称结构：采用 “对称层数设计”（如 8 层：Top-4oz 铜→GND→Power→GND→Signal→Power→GND→Bottom-4oz 铜），避免非对称应力，翘曲度降低 40%；
基材选型：选用高 Tg FR-4（Tg≥170℃）或高模量基材（弯曲模量≥22GPa），CTE 与铜箔匹配（X/Y 方向 CTE≤15ppm/℃），减少温度循环下的翘曲；
铜箔分布均匀：全板铜箔覆盖率差异≤10%，避免局部铜厚集中导致的应力不均。

2. 工艺矫正

机械加压矫正：翘曲超标的 PCB（0.7%-1.0%），在 120℃、30kg/cm² 压力下保温 30 分钟，翘曲度可降至 0.5% 以下；
激光局部矫正：严重翘曲（＞1.0%）采用 “激光局部加热”（功率 50W，光斑 0.5mm），释放局部应力，矫正精度 ±0.05%。

三、焊点可靠性：强化连接强度

重铜 PCB 的厚铜箔热容量大，焊接时易出现 “虚焊、焊点强度不足”，需优化焊盘设计与焊接参数。

1. 焊盘设计

增大焊盘面积：重铜 PCB 焊盘面积比普通 PCB 大 20%（如 0805 元件焊盘，普通 PCB 为 1.0mm×0.6mm，重铜 PCB 为 1.2mm×0.72mm），增强焊点结合力；
焊盘开窗优化：阻焊开窗比焊盘大 0.1mm，确保焊锡充分润湿，焊点覆盖率≥95%；
散热过孔远离焊盘：散热过孔与焊盘间距≥1mm，避免焊接时热量快速流失，导致焊锡未完全融化。

2. 焊接参数
