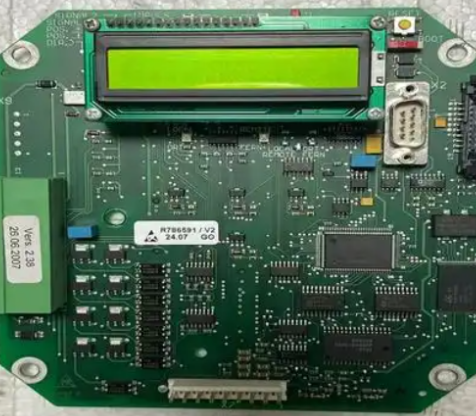

PCB 布局的可靠性直接决定设备的使用寿命 —— 若散热布局不当，高功耗元件温度超 100℃，寿命会缩短 50%；若应力布局不合理，运输或振动时元件易脱落；若防护布局缺失，潮湿、静电会导致 PCB 失效。可靠性强化的布局核心是 “提前规避失效风险”，在布局阶段融入散热、应力、防护设计，确保设备在复杂环境下（宽温、振动、潮湿）长期稳定运行（MTBF≥5000 小时）。今天，我们解析 PCB 布局中可靠性强化的三大关键维度，结合实操方法与案例，帮你提升布局的长期稳定性。

一、散热布局：控制温升，避免热失效

电子元件的寿命与温度呈指数关系（温度每升高 10℃，寿命缩短一半），散热布局的核心是 “快速导出热量，避免局部过热”。

1. 高功耗元件布局策略

分散布局：多个高功耗元件（如多颗功率管、CPU）均匀分散布局，避免集中发热导致的热点（温度超 85℃）；例如 4 颗 2W 功率管，均匀布局在 PCB 四周，间距≥10mm，热点温度从 95℃降至 75℃。
边缘布局：单颗高功耗元件（≥5W）布局在 PCB 边缘，便于热量传导至外壳或散热片，边缘布局比中心布局散热效率提升 40%；例如 10W 功率管布局在 PCB 边缘，搭配散热片，温度从 105℃降至 65℃。
远离热敏元件：高功耗元件与热敏元件（如温湿度传感器、ADC）间距≥8mm，避免温度耦合导致的参数漂移；例如功率管与温度传感器间距 10mm，传感器测量误差从 ±0.5℃降至 ±0.1℃。

2. 散热辅助布局

预留散热结构空间：高功耗元件上方预留散热片安装空间（高度≥5mm），周围无遮挡；若需水冷散热，布局时预留水管通道与固定孔。
散热铜箔与过孔布局：高功耗元件焊盘周围延伸大面积散热铜箔（面积≥功耗 ×12.5cm²/W），铜箔上布置散热过孔（孔径 0.5mm，间距 2mm），将热量传导至内层或底层铜箔；例如 5W 元件的散热铜箔面积 62.5cm²，布置 30 个散热过孔，温升降低 25℃。

二、应力布局：规避机械损伤，增强结构稳定

PCB 在制造、运输、安装过程中会承受机械应力（如贴片机夹持、螺丝固定、振动），布局不当会导致 PCB 开裂、元件脱落、焊点虚焊。

1. 应力分散布局

PCB 边缘与安装孔：安装孔周围布置环形铜箔（宽度≥1mm），增强孔壁强度，避免螺丝固定时应力集中导致开裂；安装孔与板边间距≥5mm，与元件间距≥3mm。
大尺寸元件固定：重量≥5g 的元件（如大型电感、连接器），布局时预留螺丝固定孔，或通过支架固定在 PCB 上，避免振动时焊点脱落；例如 20g 的电源连接器，通过 2 颗螺丝固定，振动测试（10-2000Hz）后无脱落。
PCB 形状与拼板：避免 PCB 出现尖角（改为圆角，半径≥3mm），减少运输时的磕碰损伤；拼板时采用 “邮票孔 + V 型槽” 组合连接，裁板时应力分散，避免 PCB 翘曲。

2. 布线应力规避

边缘布线优化：PCB 边缘的布线避免靠近板边（≥2mm），且布线宽度比内部布线宽 20%（如内部 0.5mm，边缘 0.6mm），增强抗应力能力。
元件引脚应力释放：BGA、QFP 等大封装芯片，布局时与板边、安装孔间距≥10mm，避免封装受力导致焊点开裂。

三、防护布局：抵御环境侵蚀，增强适应能力

设备可能面临潮湿、静电、粉尘、化学腐蚀等环境风险，布局阶段需预留防护空间，增强 PCB 的环境适应能力。

1. 防潮与防尘布局

密封区域布局：若 PCB 需密封在外壳内，布局时避免元件靠近外壳缝隙（≥5mm），防止湿气渗入；核心元件（如 MCU、PMIC）布局在 PCB 中心，远离边缘缝隙。
排水与通风：户外设备的 PCB，布局时元件呈 “倾斜排列”（与水平方向夹角 5°），边缘预留排水通道，避免雨水、凝露积聚；若需通风，发热元件布局在通风口附近，气流路径顺畅。

2. 静电与防雷布局

接口防护布局：外部接口（如 USB、以太网、电源接口）布局在 PCB 边缘，靠近接口处预留 TVS 管、防雷管、共模电感的安装位置，形成 “防护缓冲区”（接口与核心电路间距≥8mm）；例如 USB 接口旁布局 TVS 管（响应时间≤1ns），ESD 防护等级从 ±4kV 提升至 ±15kV。
接地防护布局：PCB 边缘布置接地螺丝孔与接地铜箔（面积≥10mm×10mm），外部接口的屏蔽壳、金属外壳通过接地铜箔可靠接地，形成等电位防护，减少静电损伤。

案例：某户外传感器 PCB 初期布局时，高功耗元件在中心，无散热过孔，接口无防护，导致高温环境下寿命仅 1 年，静电易损坏；优化后：高功耗元件边缘布局 + 60cm² 散热铜箔 + 40 个散热过孔，接口旁布局 TVS 管与接地铜箔，密封区域元件远离缝隙，寿命延长至 5 年，ESD 防护 ±12kV，宽温 - 20℃~70℃稳定运行。
