高频 PCB 的应用场景差异显著 ——5G 基站需高可靠、抗腐蚀，毫米波雷达需超低损耗，WiFi 6 需成本平衡，卫星通信需超长寿命。表面处理作为高频 PCB 的关键工序，需根据场景需求精准适配，若套用统一工艺（如用沉金替代毫米波雷达的镀银），会导致性能不达标或成本浪费。今天，我们针对四大核心高频场景，提供表面处理的场景化方案，结合具体参数、工艺选择与验证标准，帮你直接适配应用需求。

一、场景 1：5G 基站（Sub-6GHz，3.5GHz/2.6GHz）

核心需求：高可靠（寿命 10 年）、抗腐蚀（户外盐雾环境）、插入损耗增量≤0.3dB/100mm、耐回流焊≥5 次，预算中等。

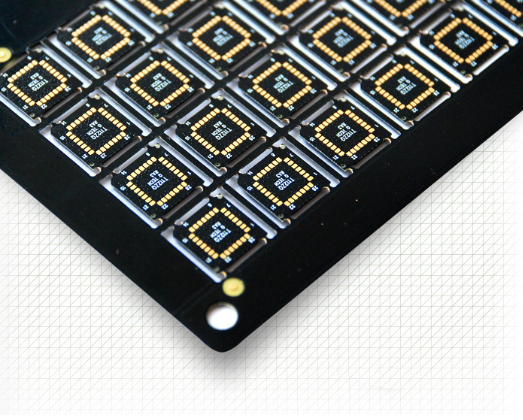

1. 表面处理工艺选择：化学沉金（ENIG）

参数设计：金层厚度 0.08μm，镍层 8μm，表面粗糙度 Ra=0.1-0.12μm，接触电阻≤12mΩ；
核心适配点：
- 抗腐蚀：500 小时盐雾测试无腐蚀，适配户外基站环境；
- 稳定性：10 年常温存储接触电阻变化率≤15%，满足长期运行；
- 损耗控制：3.5GHz 时插入损耗增量 0.25dB/100mm，符合基站要求；
工艺优化：
- 前处理采用双重脱脂 + 温和微蚀，确保镀层附着力（剥离强度≥1.0N/mm）；
- 镀液浓度实时监控（金离子浓度 0.5-0.8g/L），镀层厚度偏差≤±5%；
验证标准：
- 盐雾测试≥500 小时，无腐蚀斑点；
- 回流焊 5 次后，剥离强度≥0.8N/mm；
- 3.5GHz 插入损耗增量≤0.3dB/100mm。

2. 替代方案（高预算）：ENEPIG

若基站位于海洋性气候（盐雾严重），选用 ENEPIG 工艺，盐雾测试≥1000 小时，接触电阻变化率≤10%，成本比沉金高 40%，但寿命延长至 15 年。

二、场景 2：毫米波雷达（77GHz/28GHz，汽车 / 工业）

核心需求：超低损耗（插入损耗增量≤0.5dB/100mm@28GHz）、耐温变（-40℃~85℃）、耐振动（10-2000Hz）、寿命≥8 年。

1. 表面处理工艺选择：化学镀银 + 双层防护涂层

参数设计：银层厚度 3μm，表面粗糙度 Ra=0.07-0.09μm，接触电阻≤8mΩ，防护涂层总厚度 0.2μm（内层有机防护 + 外层低介电涂层）；
核心适配点：
- 低损耗：28GHz 插入损耗增量 0.4dB/100mm，是其他工艺的 1/2（沉金为 0.9dB）；
- 温变适应：-40℃~85℃循环 100 次，接触电阻变化率≤12%；
- 抗振动：10-2000Hz 振动 100 小时，镀层无脱落；
工艺优化：
- 镀银后立即涂覆防护涂层（间隔≤30 分钟），避免银层氧化；
- 防护涂层采用低介电材料（εr=2.1），不增加高频损耗；
验证标准：
- 28GHz 插入损耗增量≤0.5dB/100mm；
- 1 年常温存储，接触电阻变化率≤15%；
- 耐振动测试后，无镀层脱落、虚焊。

三、场景 3：WiFi 6/6E 路由器（2.4GHz/5GHz/6GHz）

核心需求：低成本、低损耗（插入损耗增量≤0.25dB/100mm）、耐回流焊≥2 次，寿命 3-5 年，批量生产。

1. 表面处理工艺选择：OSP（有机保焊剂）

参数设计：有机膜厚度 0.3-0.4μm，表面粗糙度 Ra=0.09-0.11μm，接触电阻≤12mΩ；
核心适配点：
- 低成本：工艺成本仅为沉金的 50%，适配批量消费电子；
- 低损耗：5GHz 插入损耗增量 0.2dB/100mm，与沉金相当；
- 易加工：工艺简单（3 步完成），生产周期短（每片≤2 分钟）；
工艺优化：
- 选用高稳定性 OSP 药剂（含苯并三氮唑），延长有机膜寿命；
- 后处理加轻微防潮涂层，避免高湿环境吸潮；
验证标准：
- 5GHz 插入损耗增量≤0.25dB/100mm；
- 回流焊 2 次后，焊接润湿角≤30°；
- 3 年常温存储，接触电阻变化率≤20%。

2. 替代方案（中成本）：化学沉金

若路由器用于工业环境（寿命要求 5 年），选用化学沉金，耐回流焊≥5 次，抗腐蚀能力更强，成本比 OSP 高 100%。

四、场景 4：卫星通信（10GHz/20GHz，航空航天）

核心需求：极高可靠（寿命 15 年）、抗极端环境（盐雾、真空、温变）、插入损耗增量≤0.2dB/100mm、耐回流焊≥8 次。

1. 表面处理工艺选择：ENEPIG（化学镀镍钯金）

参数设计：镍层 6μm、钯层 0.2μm、金层 0.06μm，表面粗糙度 Ra=0.1-0.12μm，接触电阻≤10mΩ；
核心适配点：
- 超长寿命：15 年常温存储，接触电阻变化率≤10%，化学稳定性最优；
- 抗极端环境：盐雾测试 1000 小时无腐蚀，真空环境无挥发；
- 高可靠：耐回流焊 8 次，镀层无脱落，剥离强度≥1.2N/mm；
工艺优化：
- 钯层厚度精准控制（0.2μm），平衡损耗与稳定性（钯层过厚会增加损耗）；
- 全流程真空环境处理，避免镀层氧化；
验证标准：
- 10GHz 插入损耗增量≤0.2dB/100mm；
- 1000 小时盐雾测试，无腐蚀、无镀层脱落；
- 8 次回流焊后，接触电阻变化率≤5%。
