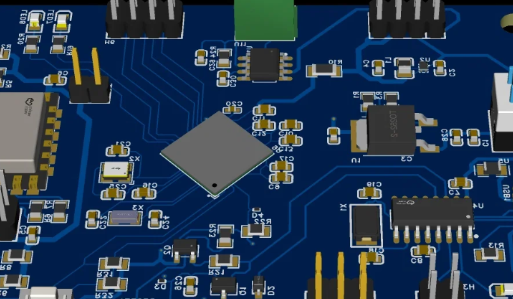

PCB 的布局并非 “一刀切”—— 高频 PCB 需侧重阻抗匹配与屏蔽，电源 PCB 需侧重大电流路径与散热，工业控制 PCB 需侧重抗干扰与防护，若套用统一布局方案，会导致性能不达标（如高频 PCB 信号反射超标）或成本浪费（如工业 PCB 用高频布局的精细间距）。今天，我们针对三大主流 PCB 类型，解析布局的差异化要点，结合场景需求与实操参数，帮你精准适配不同应用。

一、高频 PCB 布局（频率≥1GHz，如 5G、毫米波雷达）

高频 PCB 的核心需求是 “低损耗、低反射、抗辐射”，布局需围绕 “阻抗匹配、信号屏蔽、寄生参数控制” 展开：

核心元件布局：
- 射频芯片（如 PA、LNA）布局在 PCB 中心或角落，远离数字电路与电源模块，间距≥15mm；
- 天线接口（如 SMA）靠近射频芯片，信号路径≤5mm，避免绕弯，减少插入损耗；例如 28GHz 毫米波雷达，射频芯片与天线接口间距 3mm，插入损耗从 1.2dB 降至 0.6dB。
阻抗与屏蔽布局：
- 高频传输线（微带线、带状线）布局在表层或内层，周围无遮挡，阻抗控制 50Ω±1%，传输线两侧布置接地过孔阵列（间距≤0.5mm），形成屏蔽；
- 射频区域加金属屏蔽腔，屏蔽腔与接地层可靠连接，避免辐射干扰。
寄生参数控制：
- 高频元件（如晶振、滤波器）就近布局，减少布线长度与过孔数量（过孔≤2 个 / 信号路径）；
- 避免直角转弯、线宽突变，传输线平行长度≤2mm，减少信号反射。

二、电源 PCB 布局（如 DC-DC 转换器、电源管理模块）

电源 PCB 的核心需求是 “大电流承载、低纹波、高散热”，布局需围绕 “电流路径、散热、纹波抑制” 展开：

核心元件布局：
- 电源管理芯片（PMIC）布局在 PCB 中心，输入电容、输出电容紧贴芯片引脚（间距≤2mm），减少电源回路寄生电感；例如 12V 转 3.3V PMIC，输入输出电容与芯片间距 1.5mm，电源纹波从 200mV 降至 30mV。
大电流路径布局：
- 功率管、电感、电容组成的功率回路，路径最短（≤8mm），线宽按电流计算（1oz 铜箔，10A 电流需线宽 10mm），采用铜箔填充替代细布线，降低阻抗；
- 功率回路远离敏感电路（如反馈采样电路），间距≥10mm，避免大电流干扰。
散热布局：
- 功率管、电感等发热元件（功耗≥2W）布局在 PCB 边缘，预留散热铜箔（面积≥2W×12.5cm²/W=25cm²）与散热片安装孔；
- 发热元件与热敏元件（如采样电阻）间距≥8mm，避免温度耦合。

三、工业控制 PCB（如 PLC、传感器模块）

工业控制 PCB 的核心需求是 “抗干扰、高可靠、宽温适应”，布局需围绕 “隔离、防护、稳定性” 展开：

核心元件布局：
- MCU、FPGA 等核心芯片布局在 PCB 中心，周围布置电源模块、IO 接口，按 “核心→外设→接口” 的顺序布局；
- 模拟传感器接口与数字 IO 接口分区布局，模拟区远离电机驱动、继电器等干扰源，间距≥15mm。
抗干扰布局：
- 模拟地与数字地分区，单点连接，模拟区接地平面完整无开槽，数字区接地平面与模拟区隔离；
- 继电器、接触器等感性元件，布局在 PCB 边缘，并联续流二极管，减少开关噪声辐射。
防护布局：
- 接口电路（如 RS485、以太网）布局在 PCB 边缘，靠近连接器，预留 TVS 管、防雷管的安装位置，接口与核心电路间距≥8mm，形成防护缓冲区；
- PCB 边缘预留接地螺丝孔，接地电阻≤0.1Ω，增强静电放电（ESD）防护。
