重铜 PCB定义、核心优势与典型应用场景

在新能源汽车、工业大功率电源、数据中心服务器、光伏逆变器等设备中，重铜 PCB 是承载 “大电流、高功率” 的核心载体 —— 其铜箔厚度≥2oz（70μm，行业常规重铜为 2-10oz，极端场景达 20oz），凭借超强的电流承载能力与散热性能，解决普通 PCB（1oz 铜箔）在大电流场景下的发热烧毁、压降过大等问题。与普通 PCB 相比，重铜 PCB 的核心价值在于 “以铜厚换性能”，但也带来制造工艺复杂、成本较高等挑战。今天，我们从基础入手，解析重铜 PCB 的定义、核心优势、与普通 PCB 的差异及典型应用，帮你建立系统认知。

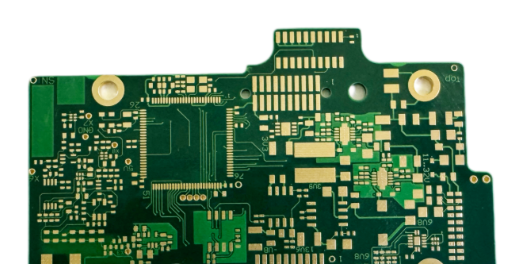

​首先，明确重铜 PCB 的核心定义：行业通常将铜箔厚度≥2oz（70μm） 的 PCB 界定为重铜 PCB，其中 2-4oz 为常规重铜，6-10oz 为厚铜，10oz 以上为超厚铜。铜箔厚度直接决定其核心性能 ——1oz 铜箔（35μm）的电流承载能力约 1A/mm（长期），2oz 铜箔翻倍至 2A/mm，4oz 铜箔达 4A/mm，可满足新能源汽车 200A、工业电源 50A 等大电流需求。与普通 PCB 相比，其核心差异体现在三个维度：一是 “电流承载能力”，普通 PCB 仅能承载小电流（≤5A），重铜 PCB 可承载 10-500A 大电流，且电压压降≤3%（普通 PCB 大电流下压降超 10%）；二是 “散热性能”，铜的导热系数（385W/(m・K)）远高于 PCB 基材（FR-4 仅 0.3W/(m・K)），4oz 重铜 PCB 的散热能力是 1oz 普通 PCB 的 4 倍，可将高功率元件温度降低 30-50℃；三是 “机械强度”，厚铜箔增强 PCB 刚性，抗弯曲、抗振动能力提升 50%，适合工业设备、汽车等恶劣环境。

重铜 PCB 的核心优势，由铜箔厚度直接赋予：一是 “大电流低损耗”，厚铜箔电阻小（2oz 铜箔 1m 长 0.5mm 宽的电阻仅 0.05Ω，1oz 铜箔为 0.1Ω），大电流下功率损耗（P=I²R）减少 50%，避免 PCB 因发热烧毁；二是 “高效散热”，厚铜箔相当于 “内置散热片”，可直接将元件产生的热量传导至整个 PCB，无需额外散热片，降低设备体积与成本；三是 “高可靠性”，厚铜箔与基材结合更牢固，焊点机械强度高，在温度循环（-40℃~125℃）、振动（10-2000Hz）环境下，焊点脱落率≤0.1%（普通 PCB 为 1%）；四是 “抗干扰性”，厚铜箔的接地平面阻抗更低（≤5mΩ），可有效抑制地环流与电磁干扰，电磁兼容（EMC）辐射降低 20dB。

重铜 PCB 的典型应用场景，集中在大电流、高功率领域：在新能源汽车领域，电池管理系统（BMS）PCB 用 4oz 重铜，承载 200A 充电电流，电压压降≤2%；电机控制器 PCB 用 6oz 重铜，耐受 150℃高温，散热能力满足 IGBT 模块（功耗 500W）需求；在工业电源领域，高频开关电源 PCB 用 3oz 重铜，承载 30A 输出电流，元件温度从 100℃降至 65℃；在数据中心领域，服务器电源背板用 2oz 重铜，实现多相供电（8 相，每相 5A），电源噪声≤30mV；在光伏逆变器领域，并网逆变器 PCB 用 4oz 重铜，承载 100A 直流电流，耐盐雾腐蚀（500 小时），适配户外环境。

分享一个实际案例：某厂商用 1oz 普通 PCB 设计 20A 工业电源输出回路，导致 PCB 铜箔温度达 120℃，电压压降 8%；改用 3oz 重铜 PCB 后，铜箔温度降至 55℃，压降 2.5%，满足电源效率≥95% 的要求，且平均无故障时间（MTBF）从 10000 小时提升至 50000 小时。
