总结PCB分类结构层数：从单面板到多层盲埋孔的演进

PCB 的结构层数直接决定其集成度与复杂程度 —— 单面板满足简单电路需求，多层板支撑多模块协同，盲埋孔板实现高密度布线。按结构层数分类，PCB 可分为 “单面板、双面板、多层板（4 层 / 8 层 / 12 层 +）、盲埋孔板、HDI 板” 五大类，每层数的结构设计、制造工艺、应用场景差异显著。今天，我们解析各类结构的核心特征、技术难点与适配案例，展现 PCB 从简单到复杂的演进逻辑。

​

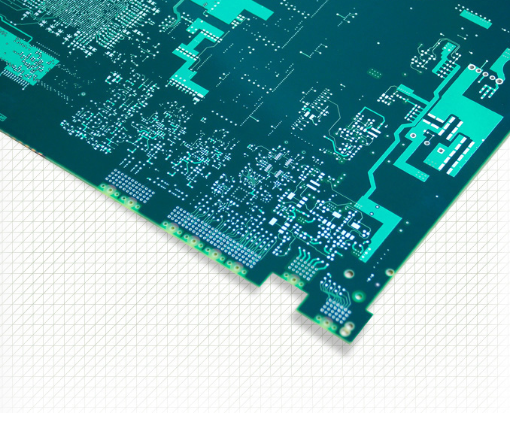

一、单面板（结构最简单的 PCB）

单面板仅在基材一侧布置铜箔线路，另一侧为空白，是成本最低、工艺最成熟的 PCB 类型。

• 结构特征：基材（多为 FR-4）+ 单侧铜箔（1oz 为主）+ 阻焊层 + 丝印，无过孔（或仅简单通孔），线路布局呈 “树状”，无交叉布线；

• 核心参数：线宽公差 ±0.05mm，孔径≥0.8mm，铜箔厚度 0.5-2oz，适用频率≤1MHz，电流承载≤5A；

• 优缺点：优点是成本低（50-100 元 /㎡）、加工周期短（1-2 天）、良率高（≥99.5%）；缺点是布线受限（无法交叉）、集成度低、仅适用于简单电路；

• 应用场景：小家电控制板（如电风扇、台灯）、电源适配器辅助电路、玩具电子，例如某台灯控制板（单面板），仅包含开关、调光电阻、LED 驱动芯片，成本 3 元 / 片。

二、双面板（基础集成型 PCB）

双面板在基材两侧均布置铜箔线路，通过过孔实现两侧线路导通，解决了单面板布线交叉的问题。

• 结构特征：基材 + 双侧铜箔 + 阻焊层 + 丝印，过孔分为 “通孔”（贯穿两侧），线路可交叉（通过过孔跳转）；

• 核心参数：线宽公差 ±0.03mm，孔径 0.4-0.8mm，铜箔厚度 1-2oz，适用频率≤1GHz，电流承载≤10A；

• 设计难点：过孔寄生参数控制（单通孔寄生电感≈1nH）、两侧线路阻抗匹配、散热均匀性；

• 应用场景：智能手机充电器、路由器、工业传感器、汽车小功率模块，例如某 WiFi 5 路由器主板（双面板），集成 CPU、射频芯片、网口电路，成本 20 元 / 片。

三、多层板（中高端设备核心）

多层板在基材内部增加内层铜箔（电源层、接地层、信号层），通过盲埋孔或通孔实现层间导通，集成度与抗干扰能力大幅提升。

• 分类细分：

• 4 层板：最常用多层板，结构为 “Top（信号）-GND-Power-Bottom（信号）”，适用于工业 PLC、汽车 ECU、中端路由器，成本 300-500 元 /㎡；

• 8 层板：结构含 4 个信号层 + 2 个电源层 + 2 个接地层，适用于服务器主板、5G 基站小站，成本 800-1200 元 /㎡；

• 12 层以上板：用于高端服务器、卫星通信设备，结构复杂（多信号层 + 多电源层），成本超 2000 元 /㎡；

• 核心技术：层压均匀性控制（压力偏差≤±2%）、盲埋孔定位精度（±0.02mm）、内层铜箔氧化防护；

• 应用案例：某汽车 BMS 主板（8 层板），集成 12 个电池模组监测电路、CAN 通信、高压隔离电路，层压后翘曲度≤0.7%，满足汽车 10 年寿命要求。

四、盲埋孔板与 HDI 板（高密度集成专属）

针对微型化、高密度需求（如手机主板、高端芯片封装），盲埋孔板与 HDI 板通过微小孔径和密集布线实现高集成度。

• 盲埋孔板：盲孔（仅连接表层与内层）+ 埋孔（仅连接内层），避免通孔占用表层空间，适用于 8 层以上高密度板，如服务器 CPU 插槽板；

• HDI 板（高密度互连）：孔径≤0.15mm，线宽 / 线距≤0.1mm，采用激光钻孔，适用于手机主板、平板电脑、高端 FPGA 封装，成本 1500-3000 元 /㎡；

• 核心难点：激光钻孔精度（±0.005mm）、微小过孔金属化（孔壁铜厚≥20μm）、高密度布线串扰控制；

• 应用案例：某旗舰手机主板（HDI 6 层板），集成骁龙芯片、5G 基带、摄像头模组，线宽 / 线距 0.08mm，盲埋孔孔径 0.1mm，成本 150 元 / 片。
