重铜PCB制造工艺：核心难点突破方案

原创于 2025-11-19 10:23:03 发布 · 835 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#制造 #pcb工艺 #捷配

PCB大全专栏收录该内容

2035 篇文章

订阅专栏

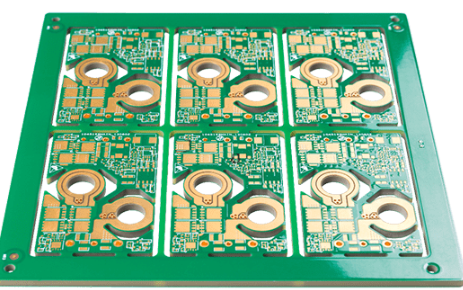

重铜 PCB 的制造是对 “材料、设备、参数” 的三重考验 ——2oz 以上的厚铜箔刚性大、蚀刻速率慢，导致层压贴合不良、蚀刻线宽不均、钻孔毛刺多、切割应力变形等问题，普通 PCB 制造良率可达 95%，而重铜 PCB 若工艺不当，良率会降至 70% 以下。制造工艺需围绕 “层压均匀性、蚀刻一致性、钻孔质量、切割应力” 四大核心难点，通过设备升级、参数优化、工艺创新逐一突破。今天，我们解析各环节难点与解决方案，结合实操案例，帮你提升制造良率。

一、层压工艺：突破厚铜贴合与树脂填充瓶颈

层压是重铜 PCB 制造的第一道难关，厚铜箔的刚性与厚度差，导致压力传递不均、树脂填充不足，易出现分层、气泡、厚度偏差等问题。

1. 核心难点

贴合不良：2oz 铜箔刚性比 1oz 大 3 倍，层压时铜箔与基材（FR-4）接触不紧密，边缘与中心贴合间隙达 0.01mm，导致分层率超 8%；
树脂填充不足：厚铜箔表面粗糙度高（Ra=0.3μm），玻璃布与铜箔间隙大，常规树脂流动度（20%）无法充分填充，中心区域树脂覆盖率仅 80%（要求≥95%）；
压力温度不均：大尺寸重铜 PCB（如 0.2㎡）层压时，边缘压力比中心高 15%，温度差超 10℃，导致固化不均，翘曲度达 1.2%（要求≤0.7%）。

2. 解决方案

基材与铜箔预处理：铜箔表面做 “粗化 + 钝化” 处理（Ra 提升至 0.5μm），增强与树脂的结合力；基材预热除潮（120℃，2 小时），含水率≤0.05%，避免气泡；
层压参数优化：采用 “分步加压”（初期 30kg/cm²→中期 35kg/cm²→后期 40kg/cm²），搭配 “梯度密度缓冲垫”（边缘密度 0.3g/cm³，中心 0.2g/cm³），压力差≤2%；温度曲线 “缓慢升温”（1℃/min 升至 175℃）、“恒温 90 分钟”、“缓慢降温”（1℃/min），温差≤3℃；
树脂选型：选用 “高流动度树脂”（流动度 30%），添加纳米填料（粒径 50nm），提升填充能力，中心区域树脂覆盖率≥98%。

案例：某厂商用普通层压工艺生产 4oz 重铜 PCB，分层率 9%，翘曲度 1.1%；优化后分层率降至 1.5%，翘曲度 0.6%，良率提升至 92%。

二、蚀刻工艺：保证线宽均匀与边缘质量

重铜 PCB 的蚀刻需解决 “厚铜蚀刻慢、线宽偏差大、边缘毛刺多” 的问题 ——4oz 铜箔蚀刻时间是 1oz 的 4 倍，若参数不当，线宽偏差超 ±0.03mm，边缘毛刺达 0.05mm，影响后续装配。

1. 核心难点

蚀刻速率不均：厚铜箔蚀刻时，表面与内部蚀刻速率差异达 30%，导致线宽上宽下窄（梯形度超 15%）；
线宽偏差大：大尺寸重铜 PCB 边缘蚀刻液流速快，线宽比中心小 0.02mm，阻抗偏差超 10%；
毛刺残留：厚铜蚀刻后，边缘易产生铜箔毛刺（0.03-0.05mm），需人工打磨，效率低。

2. 解决方案

蚀刻液与设备：选用 “酸性氯化铜蚀刻液”（Cu²+ 浓度 70g/L，温度 45℃），添加 “蚀刻加速剂”（如氯离子添加剂），提升蚀刻均匀性；蚀刻机加装 “喷淋压力调节系统”，边缘与中心喷淋压力差≤5%；
分区蚀刻参数：根据铜厚调整蚀刻时间（2oz→60 秒，4oz→120 秒，6oz→180 秒），线宽设计添加 “蚀刻补偿”（目标线宽 0.5mm，设计值 0.53mm），最终线宽偏差≤±0.01mm；
毛刺处理：蚀刻后用 “等离子清洗”（功率 60W，时间 15 秒）去除毛刺，再用 “化学微蚀”（微蚀量 5μm），边缘毛刺≤0.01mm。

三、钻孔与切割：控制精度与应力

重铜 PCB 的钻孔需应对 “铜箔厚、钻头磨损快” 的问题，切割需避免 “机械应力导致的翘曲”。

1. 钻孔难点与解决方案

难点：4oz 铜箔钻孔时，钻头（直径 0.3mm）磨损快，钻孔 500 个后直径偏差超 0.01mm，孔壁粗糙度 Ra≥2.0μm；
方案：选用 “金刚石涂层钻头”（硬度 HRC 60），转速 15000rpm，进给速度 30mm/min；配备 “自动换刀系统”，每钻孔 300 个换刀；钻孔后用 “去毛刺机” 处理孔壁，Ra≤1.6μm。

2. 切割难点与解决方案
