线宽线距对PCB抗电磁干扰的关键

PCB 的线宽线距就像一套 “防御体系”—— 合理的尺寸能筑起抵御电磁干扰（EMI）的屏障，而不当的选择则会让干扰信号长驱直入。

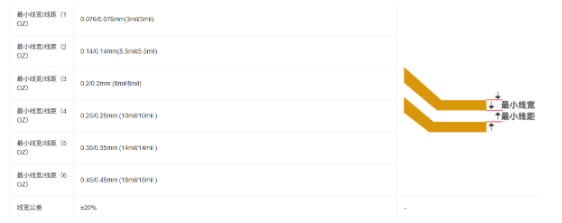

线宽：干扰信号的 “接收天线” 与 “衰减器”

导线的线宽直接决定了其接收电磁干扰的能力。PCB 批量厂家的抗干扰测试显示，在 100MHz 的电磁环境中，15mil 线宽的导线比 8mil 线宽的同类导线，接收的干扰电压高出 2.3 倍。这是因为更宽的导线相当于面积更大的接收天线，更容易耦合空间中的电磁能量。某 PCB 批量厂家为无人机飞控板做的抗干扰实验证实，将 GPS 信号线从 12mil 缩至 6mil 后，在强电磁环境中的定位漂移减少了 70%。

但线宽对低频干扰（<30MHz）的抵御则呈现相反特性。宽导线的低电阻特性能有效衰减传导干扰 ——20mil 线宽的电源线上，50Hz 的共模干扰电压比 10mil 线宽低 4dB。这是因为宽导线的趋肤效应较弱，干扰电流在传输中损耗更大。因此，PCB 批量厂家建议采用 “高频细线、低频宽线” 的差异化策略：射频信号用 6-8mil 线宽，电源回路用 15-25mil 线宽，兼顾抗辐射干扰与抗传导干扰需求。

导线的阻抗连续性是抗干扰的另一道防线。当线宽突然变化时，阻抗突变会导致干扰信号在导线中形成反射叠加，使干扰强度倍增。PCB 批量厂家的整改案例显示，某电机驱动板将线宽突变处改为 2mm 长的渐变过渡后，1MHz 的传导干扰衰减了 15dB。这种渐变设计能让干扰信号 “平滑通过”，避免反射增强。

​

线距：干扰传递的 “物理屏障”

线距是阻止干扰在导线间传递的关键。PCB 批量厂家的近场耦合测试表明，当干扰源与敏感线的间距从 10mil 增加到 50mil 时，1GHz 频率下的耦合干扰能量下降 97%（从 - 20dB 降至 - 50dB）。这是因为电磁耦合强度与距离的平方成反比，线距的微小增加就能带来显著的抗干扰提升。

不同类型信号间的线距需求差异显著。数字电路的高速开关信号（如 CPU 时钟）是强干扰源，与模拟信号（如传感器输出）的线距需达到线宽的 5-10 倍。某 PCB 批量厂家为血糖仪设计的电路中，最初将 32MHz 时钟线与血糖检测线的间距设为 12mil（线宽 8mil），导致检测误差达 15%；调整线距至 60mil 后，误差降至 3% 以内。

接地导线的线距设计有特殊技巧。在敏感信号线两侧铺设接地导线（“屏蔽线”），并将屏蔽线与信号线的间距控制在 5-10mil，能形成 “电磁屏障”。PCB 批量厂家的测试显示，这种结构可使 100MHz-1GHz 的辐射干扰衰减 20-30dB。

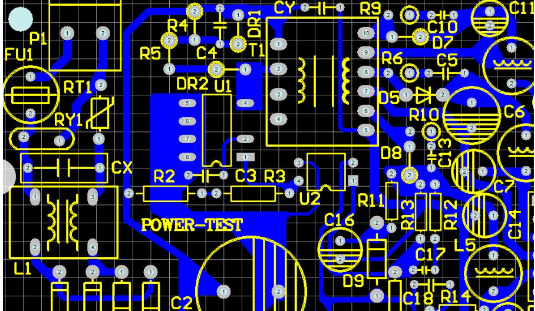

不同干扰场景的线宽线距对策

PCB 批量厂家根据常见的 EMI 来源，总结出针对性的线宽线距设计方案：

抵御空间辐射干扰（如手机基站、雷达信号）：重点缩小高频信号线的线宽，增加与其他导线的间距。射频接收电路的信号线推荐 6-8mil 线宽，与电源、数字线的间距≥50mil，并在周围铺设接地铜皮。某 PCB 批量厂家为卫星导航模块设计的抗干扰方案，通过 8mil 线宽 + 80mil 间距，使模块在强辐射环境中的定位精度提升至 1 米以内。

抑制传导干扰（如电网噪声、电源纹波）：需加粗电源与回路线宽，缩短线长并控制线距。220V 交流输入线推荐 25-50mil 线宽，与低压线（如 5V）的间距≥100mil，且中间加接地隔离带。测试显示，这种设计能将电网传导干扰衰减 40dB 以上。

减少串扰干扰（如总线信号间的相互干扰）：采用 “等线距 + 差分对” 设计。高速总线（如 PCIe）的单端线推荐 8-10mil 线宽，线距≥20mil；差分对推荐 5-6mil 线宽，线距 5-8mil（阻抗 90Ω），且差分对内的线距偏差≤1mil。PCB 批量厂家的信号完整性测试证实，这种设计能使 10Gbps 信号的串扰控制在 - 25dB 以下。

抗静电放电（ESD）干扰：关键区域需加大线距。接口电路的信号线与金属外壳的间距≥100mil，电源与地线的间距≤15mil（形成低阻抗泄放路径）。某 PCB 批量厂家为 USB 接口设计的防护线路，通过 15mil 线宽（地线）+120mil 间距（信号线到外壳），成功通过 ±8kV 接触放电测试。

PCB 批量厂家的抗 EMI 设计检查表

为帮助工程师快速落地抗干扰设计，PCB 批量厂家制定了实用的线宽线距检查表：

• 高频敏感信号线（<1GHz）：线宽 6-8mil，与干扰源间距≥50mil

• 模拟信号线（如音频、传感器）：线宽 10-15mil，与数字线间距≥50mil，两侧加接地屏蔽

• 电源回路线：线宽≥20mil，正负线间距≤20mil（减少环路面积）

• 接口引线：线宽 8-12mil，到金属结构间距≥100mil，末端加 ESD 保护元件

• 时钟线：线宽 6-8mil，平行段≤20mm，与其他线间距≥40mil

线宽线距对 PCB 抗 EMI 性能的影响，本质是通过改变导线的电磁特性，调整其接收、传递、衰减干扰信号的能力。PCB 批量厂家的经验告诉我们，优秀的抗干扰设计不需要昂贵的专用芯片或复杂的屏蔽结构，有时仅仅优化线宽线距，就能解决 80% 的 EMI 问题。下次面对抗干扰挑战时，不妨先从这些基础尺寸参数入手 —— 这可能是成本最低、效果最直接的解决方案。
