电子设备的电磁兼容性（EMC）测试中，很多工程师会遇到这样的困惑：明明电路设计符合理论规范，却总是过不了辐射骚扰或抗干扰测试。这时，不妨检查一下 PCB 上的线宽线距 —— 这些看似不起眼的尺寸参数，可能正是 EMC 问题的 “隐形推手”。

线宽：电磁辐射的 “放大器” 与 “抑制器”

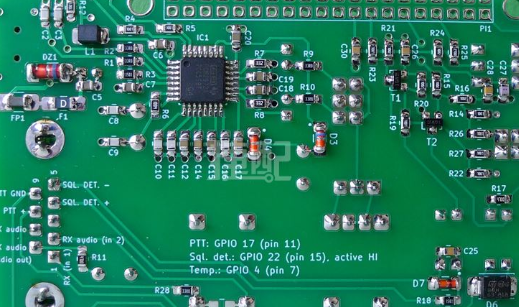

线宽对 EMC 的影响，首先体现在导线作为 “无意辐射天线” 的特性上。PCB 批量厂家的 EMC 暗室测试显示，相同长度的导线，线宽从 5mil 增加到 20mil 时，100MHz 频率下的电磁辐射强度会增加 6-8dBμV/m。这是因为更宽的导线相当于更大的天线面积，会将电路中的高频噪声更有效地辐射出去。

但在低频段（<30MHz），线宽的影响则呈现相反趋势。某 PCB 批量厂家为电机控制器做的测试表明，宽线（20mil）比细线（8mil）的传导发射降低 4dBμV，这是因为宽导线的直流电阻更小，能减少电流波动产生的噪声。因此，线宽的选择需要结合信号频率：高频信号线宜细（减少辐射），低频功率线宜宽（降低噪声）。

导线的阻抗突变是 EMC 的另一个隐患。当线宽突然变化（如从 10mil 骤增至 20mil）时，会形成阻抗不连续点，导致信号反射和驻波，这些反射信号在高频段会转化为强烈辐射。PCB 批量厂家的整改案例显示，将某通信板上的线宽突变处改为 1mm 长度的渐变过渡后，2GHz 频段的辐射骚扰降低了 12dB。

线距：电磁耦合的 “隔离墙”

线距是控制导线间电磁耦合的关键，而耦合正是 EMC 中干扰传递的主要途径。PCB 批量厂家的近场扫描测试证实，当两根导线的线距从 10mil 增加到 30mil 时，1GHz 频率下的串扰电压从 - 30dB 降至 - 50dB，这意味着干扰能量减少了 90% 以上。

不同信号类型对於线距的敏感度差异显著。时钟信号（高频、高边沿速率）与模拟信号之间的线距需特别宽松，建议至少保持线宽的 5 倍以上。某医疗设备 PCB 因将 100MHz 时钟线与心电信号线的间距仅设为 8mil（线宽 6mil），导致心电信号受到严重干扰，最终通过加大线距至 30mil 解决问题。

平行线的长度与线距的配合同样重要。PCB 批量厂家总结出 “3 倍线宽 + 1/10 波长” 原则：当平行布线长度超过信号波长的 1/10 时，即使线距达到 3 倍线宽，仍可能产生显著耦合。例如 1GHz 信号（波长 300mm）的平行段需控制在 30mm 以内，否则需增加接地隔离线或加大线距至 5 倍线宽。

不同场景的 EMC 优化方案

PCB 批量厂家根据设备的 EMC 要求，总结出针对性的线宽线距优化策略：

强辐射源电路（如开关电源、射频模块）：这类电路的导线应采用 “细线 + 宽距” 组合。开关电源的功率电感引线推荐 8-12mil 线宽，与其他信号线的间距≥50mil，并在中间铺设接地铜带。某 PCB 批量厂家为 50W 开关电源设计的布线方案，通过 10mil 线宽 + 60mil 间距，使辐射骚扰测试一次性通过 Class B 限值要求。

敏感电路（如音频放大、传感器接口）：需采用 “适度线宽 + 隔离布线”。音频信号线推荐 10-15mil 线宽（减少电阻噪声），与数字电路的间距≥30mil，必要时设置接地屏蔽线（线宽 8mil，与信号线间距 10mil）。测试显示，这种设计能将音频信噪比提升 15dB。

混合信号 PCB（数字与模拟共存）：关键是 “分区布线 + 线距分级”。数字区采用 8-10mil 线宽，线距 10mil；模拟区采用 12-15mil 线宽，线距 20mil；两区之间预留 50mil 以上的隔离带。某工业控制板通过这种分区设计，使模拟量采集精度从 12 位提升至 16 位。

高速数字电路（>1Gbps）：重点控制差分对线宽线距。HDMI 2.1 信号的差分对推荐 4-5mil 线宽，线距 5-6mil（阻抗控制在 100Ω±10%），且整段线宽线距偏差≤0.5mil。PCB 批量厂家的阻抗测试显示，这种严格控制能使差分信号的共模辐射降低 10dB。

EMC 整改中的线宽线距调整技巧

当设备 EMC 测试不达标时，PCB 批量厂家通常会从线宽线距入手进行整改，这些实战技巧往往能快速见效：

辐射骚扰超标：首先检查高频信号线的线宽，将 1GHz 以上信号的线宽从 8mil 减至 5mil，同时将平行段线距从 15mil 增至 25mil，通常可降低辐射 3-5dB。若仍不达标，可在信号线两侧增加接地导线（线宽 6mil，间距 10mil），形成 “屏蔽走廊”，进一步降低辐射 8-10dB。

抗干扰能力不足：重点优化敏感电路的线距，将被干扰导线与干扰源的间距增加一倍（如从 20mil 增至 40mil），同时加粗敏感线线宽（如从 8mil 增至 12mil）以降低接收天线效应。某汽车雷达 PCB 通过这种调整，成功通过了 ISO 11452-2 的辐射抗扰度测试。

传导发射超标：主要优化电源导线的线宽，将主电源进线从 15mil 增至 25mil，减少导线电阻导致的噪声压降。同时加大电源与回路线的间距（从 10mil 增至 20mil），避免形成小环路辐射。PCB 批量厂家的整改数据显示，这种方法能使传导发射降低 4-6dBμV。

EMC 设计检查表

为帮助工程师在设计阶段规避线宽线距相关的 EMC 问题，PCB 批量厂家制定了一套实用检查表：
