分享线宽线距如何影响PCB成本

PCB 的成本构成中，线宽线距就像隐藏的 “成本调节器”，看似微小的尺寸变化，可能让一块 PCB 的价格产生 30% 以上的波动。PCB 批量厂家每天都在与这些数字打交道，深知 1mil 的线宽差异背后，是材料、工艺、良率等一系列成本的连锁反应。今天，我们就来拆解线宽线距与 PCB 成本之间的关联，看看这些 “毫米级” 的参数如何左右最终报价。

线宽线距与工艺成本：精度决定价格

线宽线距的最小尺寸，直接决定了 PCB 需要采用的生产工艺等级，而工艺差异是成本拉开差距的关键。PCB 批量厂家的报价体系中，不同工艺等级有着明确的成本阶梯：

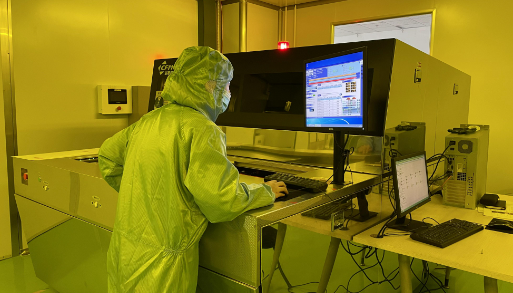

采用常规工艺（最小线宽线距 6mil/6mil）的 PCB，单位面积成本可控制在 100-150 元 /㎡；当要求降至 5mil/5mil 时，需启用精细蚀刻设备，成本上升 20%-30%；若进一步缩减到 4mil/4mil，必须采用激光直接成像（LDI）工艺，成本比常规工艺高出 50% 以上。某 PCB 批量厂家的报价单显示，同样一块 10cm×10cm 的 PCB，6mil 线宽方案报价 8 元，而 4mil 方案则需 12 元。

工艺升级带来的成本增加，源于设备投入和能耗上升。LDI 设备的采购成本是普通曝光机的 3 倍，且每平方米 PCB 的能耗增加 0.8 度电。此外，精细工艺对操作人员的技能要求更高，人工成本比常规工艺多出 15%。这些隐性成本最终都会反映在报价中。

材料成本：细线宽的 “材料溢价”

线宽线距的变化，会间接推高 PCB 的材料成本。PCB 批量厂家采购的覆铜板，根据铜箔均匀性分为不同等级：普通铜箔（厚度偏差 ±5%）适合 6mil 以上线宽；而 5mil 以下的细线宽，必须使用高精度铜箔（厚度偏差 ±2%），这种材料的价格比普通铜箔贵 15%-20%。

基材的选择也会受线宽线距影响。细线宽 PCB 对基材的平整度要求更高，普通 FR-4 板材的翘曲度（≤1%）无法满足需求，需选用高精度基材（翘曲度≤0.5%），成本增加 10%。某 PCB 批量厂家为生产 4mil 线宽的 PCB，仅基材成本就比常规产品高出 25%。

油墨的消耗也随线宽线距变化。细线宽布线需要更细腻的油墨覆盖，印刷时的油墨利用率比常规线宽低 10%。以白色字符油墨为例，每生产 1000 块精细线宽 PCB，比常规线宽多消耗 3-5 升油墨，按市场价折算，年额外成本可达数万元。

良率损失：细线宽的 “隐性成本”

线宽线距越小，生产过程中的良率损失就越大，这是 PCB 批量厂家最头疼的成本项。统计数据显示，6mil/6mil 线宽线距的 PCB 良率可达 95% 以上；5mil/5mil 时降至 85%-90%；4mil/4mil 则可能跌破 80%。

良率下降带来的成本增加是惊人的。假设某批次生产 1000 块 PCB，常规线宽良率 95%，只需投入 1053 块基材；而 4mil 线宽良率 80%，则需投入 1250 块基材，基材成本直接增加 19%。某 PCB 批量厂家的生产记录显示，因细线宽导致的报废品，每月造成的材料损失超过 10 万元。

除了直接报废，细线宽 PCB 的返工率也更高。约 10% 的产品会因局部线宽偏差、短路等问题需要人工修复，每块板的返工成本约 2-5 元。而常规线宽 PCB 的返工率仅 3%，几乎可以忽略不计。

批量规模：细线宽的 “成本临界点”

线宽线距对成本的影响，还与订单批量密切相关。PCB 批量厂家的边际成本曲线显示，细线宽 PCB 存在一个 “成本临界点”—— 当订单量超过 500 块时，单位成本会显著下降；若低于 200 块，单位成本可能比常规线宽高出一倍。

这是因为细线宽工艺的调试成本较高。每次换产时，精细蚀刻参数的调试需要 2-3 小时，比常规工艺多 1 小时，分摊到小批量订单中，单位调试成本骤增。

因此，PCB 批量厂家通常会对小批量细线宽订单加收 “开机费”，一般为 300-500 元 / 批次。这也是为什么小批量原型板的单价，往往比批量生产高出数倍。

成本优化：PCB 批量厂家的 “平衡术”

面对线宽线距带来的成本压力，PCB 批量厂家总结出一套优化策略，帮助客户在性能与成本间找到平衡：

局部优化法：仅在关键区域采用细线宽，其他区域保持常规尺寸。某客户原设计全板采用 5mil 线宽，经 PCB 批量厂家建议，将非关键区域放宽至 6mil，成本降低 15%，且不影响性能。

批量合并生产：将多个小批量细线宽订单合并，凑足 500 块以上的生产批量，摊薄调试成本。某 PCB 批量厂家的 “拼单服务”，使客户的小批量订单成本降低 20%-30%。

工艺替代方案：在不影响性能的前提下，用常规工艺实现近似效果。例如用 “导线 + 铺铜” 组合替代部分细线宽布线，成本降低 25%。

线宽线距对 PCB 成本的影响，本质是 “精度要求” 与 “生产难度” 的直接映射。经验告诉我们，没有绝对 “好” 或 “坏” 的线宽线距，只有是否 “合适” 的选择。在设计时，与其盲目追求精细参数，不如结合实际需求，与厂家充分沟通，找到既能满足性能，又能控制成本的最优解 —— 毕竟，性价比才是 PCB 设计的终极追求。
