从阻焊层到制造工艺层面看PCB的颜色玄学

电子工程师不可不知的PCB颜色选择底层逻辑—

PCB颜色常常成为茶余饭后的讨论话题："黑色PCB肯定更高端！""红色PCB是军工级别的吧？"这些流传甚广的行业"玄学"，实则是对PCB制造工艺的误解。

从玻璃纤维到覆铜基板

PCB的本质是绝缘基材与导电铜层的复合结构。标准制造流程中，玻璃纤维布浸渍环氧树脂形成绝缘层（FR-4基材），其介电常数（4.2-4.8）和热膨胀系数（17ppm/℃）直接决定信号完整性。铜箔通过化学沉铜工艺形成导电层（厚度18-35μm），这才是影响电气性能的核心要素。

冷知识：某5G基站项目曾因误用低损耗PTFE基材（介电常数2.2），使信号损耗降低40%，但外观仍为传统绿色——这证明颜色与材料性能毫无关联。

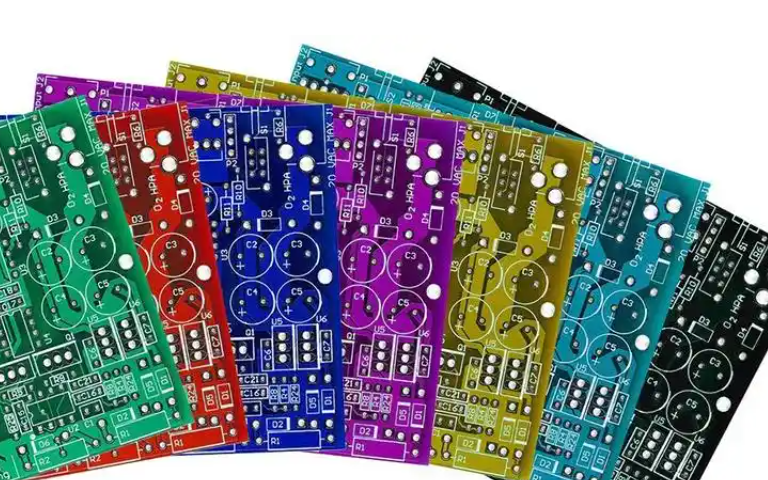

阻焊层的颜色视觉游戏

PCB表面颜色源自阻焊油墨，其核心功能是：

1. 电气隔离：防止相邻焊盘短路（阻焊层厚度8-12μm）

2. 工艺保护：在波峰焊中抵御380℃高温冲击

3. 工艺辅助：在AOI检测中提供视觉对比度

颜色选择技术上有什么逻辑？

• 绿色：历史最悠久的阻焊配方（PSR-4000系列），在黄光室中缺陷检出率比蓝色高22%

• 黑色：添加碳粉的阻焊油墨（导电率0.03S/m），可能引发0.5mA级漏电流

• 白色：氧化钛填料占比＞30%，反光率＞85%，专为LED照明优化

​颜色背后的制造成本真相

1. 绿色霸权：

• 制程优势：绿色阻焊在显影工序的曝光宽容度达±0.03mm，比黑色高50%

• 成本控制：每平方米绿色油墨成本比黑色低$12（太阳油墨2025年报价）

• 检测友好：在自动光学检测（AOI）中，绿色焊盘与白色背景的对比度＞80%，缺陷识别率提升35%

2. 黑色困境：

• 工艺复杂度：黑色阻焊需掺杂碳粉，导致油墨粘度增加30%，喷涂均匀性下降

• 维修成本：黑色PCB的目视维修难度提升3倍，返修工时增加$45/片

• 可靠性风险：某军工项目因黑色阻焊层吸湿率（0.8%）超标，导致电路板在高温高湿测试中批量失效

颜色有超越视觉的工程创新？

1. 功能性着色技术

• 温敏变色油墨：在85℃以上呈现红色警示，实时监控PCB热分布

• 电磁屏蔽油墨：含镍粉的黑色油墨（导电率1.5S/m），可替代30%的金属屏蔽罩

2. 工艺数字化趋势

• AI配色系统：根据BGA封装密度自动优化阻焊颜色（高密度区用浅绿提升检查精度）

• 虚拟验证：在Cadence中模拟不同颜色阻焊对热应力的影响，提前规避工艺风险

工程师该如何理性选择？——

1. 消费电子：绿色（成本最优）或蓝色（高频特性佳）

2. 汽车电子：白色（散热需求）或高Tg绿色（耐高温）

3. 军工产品：哑光黑（保密需求）或无卤素绿色（环保要求）

关键词：PCB阻焊层、颜色工艺、制造成本、可靠性设计、功能油墨

PCB颜色本质上是材料科学与人机工程的妥协产物。当工程师们不再被"颜色决定论"束缚，转而关注基材介电特性、铜箔粗糙度、阻焊厚度等核心参数时，才能真正掌握电子产品可靠性的终极密码。毕竟，在纳米级的电子世界里，真相永远藏在显微镜下，而非肉眼可见的色彩之中。
