纳米银胶在柔性电路板中的应用前景

一、柔性电子技术演进驱动材料革新

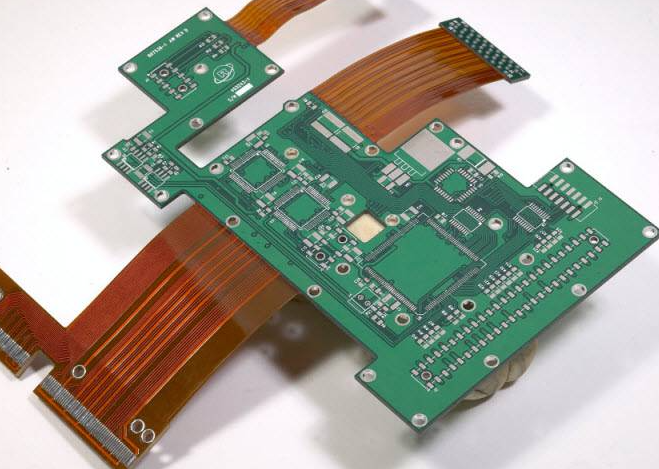

全球柔性电子市场规模预计2026年突破400亿美元，其中柔性电路板（FPC）作为核心载体，面临三大技术瓶颈：

1. 导电材料限制：传统铜箔在反复弯折后电阻率上升50%以上

2. 界面可靠性问题：异质材料接合处易产生微裂纹（SEM显示裂纹密度>10条/mm²）

3. 高频信号衰减：柔性基材介电损耗（tanδ>0.02）导致5G通信频段信号失真

纳米银胶凭借其独特的量子尺寸效应（粒径<50nm时表面等离子体共振增强）和超低烧结温度（<200℃），成为突破上述瓶颈的关键材料。

二、纳米银胶核心性能参数与制备工艺

2.1 材料特性对比

参数传统导电银浆纳米银胶（优化型）方阻（Ω/□）25-503-8弯曲寿命（次）10,000（5mm半径）>500,000烧结温度300-350℃160-180℃体积电阻率(Ω·cm)4.5×10⁻⁴1.2×10⁻⁴

2.2 关键制备技术

1. 粒径控制工艺

   • 微乳液法：通过表面活性剂（如PVP）调控纳米银粒径至20±3nm（CV值<5%）

   • 激光烧蚀技术：采用飞秒激光（脉宽<100fs）轰击银靶材，获得单分散纳米颗粒

2. 分散体系优化

   • 采用离子液体（如1-乙基-3-甲基咪唑四氟硼酸盐）替代传统溶剂，提升分散稳定性（Zeta电位>30mV）

   • 添加苯并三氮唑衍生物抑制银离子氧化（加速老化测试显示1000h后电阻变化率<2%）

3. 低温烧结工艺

   • 微波辅助烧结：2.45GHz微波场下实现3分钟内完成烧结（传统热压需30分钟）

   • 应力释放结构：在银胶中嵌入纳米纤维素（直径5nm）形成三维网络，缓解热膨胀系数失配

三、典型应用场景与工程实践

3.1 可穿戴设备互连系统

• 解决方案：采用纳米银胶制备厚度为30μm的蛇形走线（线宽100μm）

• 性能表现：

  • 弯曲半径3mm下循环10,000次后电阻变化<3%

  • 体液环境下（pH=5.5）100小时电阻率增幅<5%

3.2 柔性显示驱动电路

• 技术突破：

  • 使用纳米银胶实现OLED驱动IC与PI基板的低温键合（峰值温度170℃）

  • 通过选择性激光烧结（SLS）形成0.8mm宽互连线路，线间距<50μm

3.3 医疗电子植入器件

• 创新设计：

  • 生物相容性纳米银胶用于心脏起搏器电极

  • 在体实验显示植入12周后界面阻抗稳定在200Ω以下

四、可靠性验证与失效分析

4.1 加速老化测试矩阵

测试条件测试方法合格标准热循环（-55~125℃）JEDEC JESD22-A104电阻变化率<5%振动测试（20-2000Hz）MIL-STD-883 Method 2005无电气断路湿热老化（85℃/85%RH）IEC 60068-2-30体积电阻率增幅<10%

4.2 典型失效模式

• 界面剥离：在10,000次弯曲后，银胶/PI界面出现微空洞（SEM显示空洞密度>5个/mm²）
  改进方案：添加0.5wt%石墨烯增强界面结合力

• 电迁移现象：高电流密度（>10⁶A/cm²）下银离子迁移导致短路
  解决方案：引入自修复聚合物（如聚轮烷）封堵迁移通道

五、产业化进程与前沿方向

5.1 生产工艺成熟度评估

技术阶段关键突破点代表厂商实验室验证纳米银胶方阻<5Ω/□杜邦/贺利氏中试生产连续涂布速度>50m/min日立化学/新纶新材规模化量产单线产能>10,000㎡/月信越化学/陶氏

5.2 未来技术路线图

1. 多材料集成：开发Ag-CNT（碳纳米管）复合导电胶，实现导电/导热协同增强

2. 智能响应材料：构建温敏型纳米银网络（相变温度可调控）

3. 4D打印技术：结合形状记忆聚合物实现电路自组装

纳米银胶正在重塑柔性电子制造范式，其价值不仅体现在电性能突破，更在于为异质集成、环境耐受和生物兼容等维度提供创新解决方案。建议工程师重点关注：

• 建立纳米银胶工艺参数数据库（涵盖20+关键变量）

• 开发在线监测系统实时追踪烧结过程（如红外热成像）

• 参与行业标准制定（如IPC-4591柔性电路银胶测试规范）
  ​

关键词：纳米银胶烧结工艺｜柔性电路可靠性｜量子尺寸效应｜界面结合强度｜智能响应材料
