掌握电路板烘烤工艺与爆板防治策略

一、烘烤工艺的核心价值：

PCB烘烤的核心目标在于消除板材吸湿带来的爆板风险。多层板中的树脂基材与玻璃纤维布存在天然微孔结构，当环境湿度超过30%RH时，水分会通过毛细作用渗入板材内部。在回流焊过程中（峰值温度通常达245℃），每克水分汽化后体积膨胀1600倍，产生的蒸汽压可达20MPa，远超FR-4材料的层间结合强度（约1.5MPa）。

二、科学设定烘烤参数：温度曲线与堆叠工艺

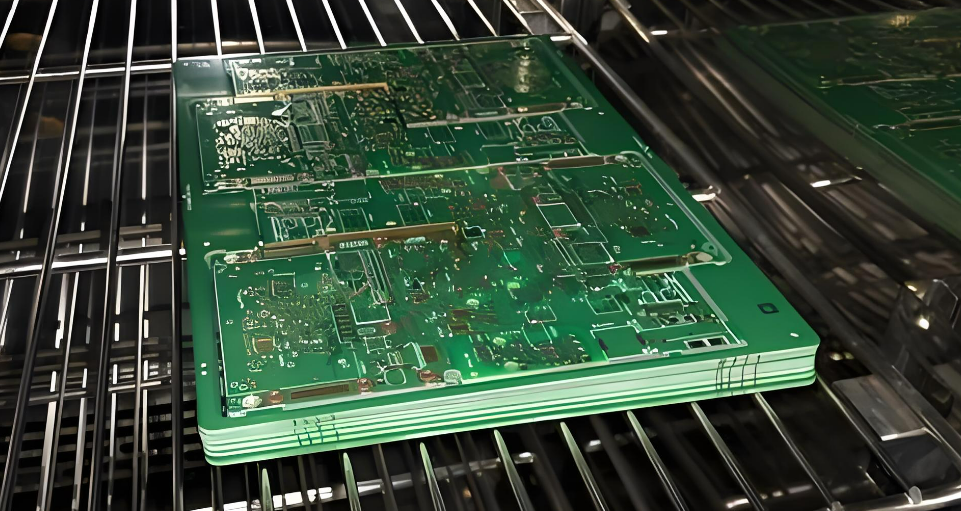

捷配PCB建议采用梯度升温策略：

• 预热阶段：60℃保持30分钟，使水分均匀扩散

• 主烘烤段：120±5℃恒温处理，时间根据保存期限动态调整（见表1）

• 冷却阶段：强制风冷速率≤3℃/min，避免热应力变形

三、工艺优化与风险控制：

1. 设备创新：定制烘箱配备双循环热风系统，温场均匀性达±1.5℃，较传统设备提升60%

2. 湿度监控：在真空包装内集成数字式湿度传感器，实时传输数据至MES系统，超标自动触发烘烤工单

3. 变形防治：针对0.8mm以下薄板开发电磁压平系统，利用脉冲磁场产生瞬时5kN/m²压力，翘曲度控制在0.3%以内

需特别注意表面处理工艺的适配性：

• OSP板：105℃烘烤≤2小时，超时会导致有机保焊剂分解失效

• ENIG板：建议烘烤后48小时内完成焊接，防止镍层扩散导致黑焊盘

四、行业实践与技术创新：

在新能源汽车控制器案例中三项技术突破解决爆板难题：

1. 纳米涂层技术：在板材表面涂覆50nm厚度的疏水材料，吸湿率降低至0.02%（传统板材0.15%）

2. 分布式温控系统：在8层HDI板内埋入微型热电偶，实时监测Z轴温差并动态调整烘烤参数

3. AI预测模型：基于10万组历史数据训练神经网络，可提前72小时预判爆板风险，准确率达92%

五、常见问题深度解析

Q1：烘烤后的PCB为何仍需真空包装？
A：板材冷却过程中会形成负压吸附效应，暴露1小时后吸湿速度提升3倍。建议采用氮气置换包装，氧含量控制在100ppm以下。

Q2：高频电路板烘烤有何特殊要求？
A：PTFE基材需采用阶梯式升温（80℃→110℃→140℃），每阶段保持1小时，防止介质常数漂移超过±0.05。
