360环视在无人化值守变电站的应用

          360环视在无人化值守变电站的应用

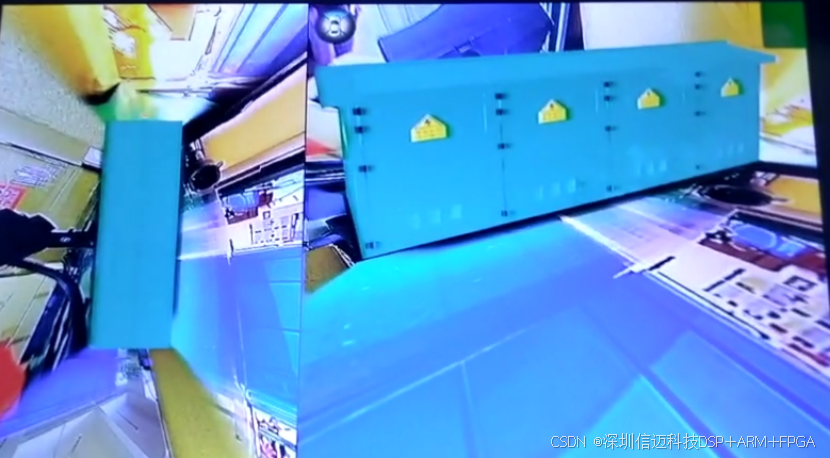

本系统通过软件算法将室外4个鱼眼镜头的图像合成为一张无缝全景图像并叠加一个虚拟3D变电站模型，并通过视频信号实时传给中控后台显示屏。该项技术最大创新就是 — 用户可以创造自定义视点，即自定义虚拟摄像头。本系统可以自由动态地切换视角，在静态、动态过程中智能强调变电站周围不同范围的图像。同时，本系统亦是一个远程监控系统，为用户提供全天候监控记录、各个角度全方位无死角的监控辅助等功能，是一款集成了AI的高科技智能硬件产品。

主菜单--功能一栏表：主主菜单 功能一览表

菜用户设置

开机旋转时间 侧视默认视角 前视默认视角 后视默认视角

系统时间设置 图像亮度调节 默认视角微调

功能设置  行人报警触发设置

屏保时间设置 轨迹功能设置  AI触发设置

3D模设置 变电站样式旋转 图像填充 填充样式设置

个性图形设置 透明图形功能

拼接调试 图像标定 语言设置 导入导出

变电站模型阴影调节 动态图像匹配 屏幕边界调节

版本信息

核心板版本信息    恢复出厂设置 产品信息   底板软硬件版本

录像功能 自动录像 录像列表

格式化U盘 视频加锁 录像时长设置

chan

单产品性能特点 功

4个190度超广角鱼眼镜头。

基于T507智能硬件实现高效、高精度无缝融合。

智能及3D动态视角切换。

基于硬件加速的鱼眼校正。

具备4路实时亮度设计引擎，优秀的亮度自动平衡功能.

3D去隔行技术及3D静噪技术。

基于H.264压缩的录像功能。

支持双SD卡作为录像媒介。

低成本标定外设及最简化标定步骤。

最高录像解析度3840*2160

工规级芯片组及保护器件以保障最佳系统性能及稳定性。

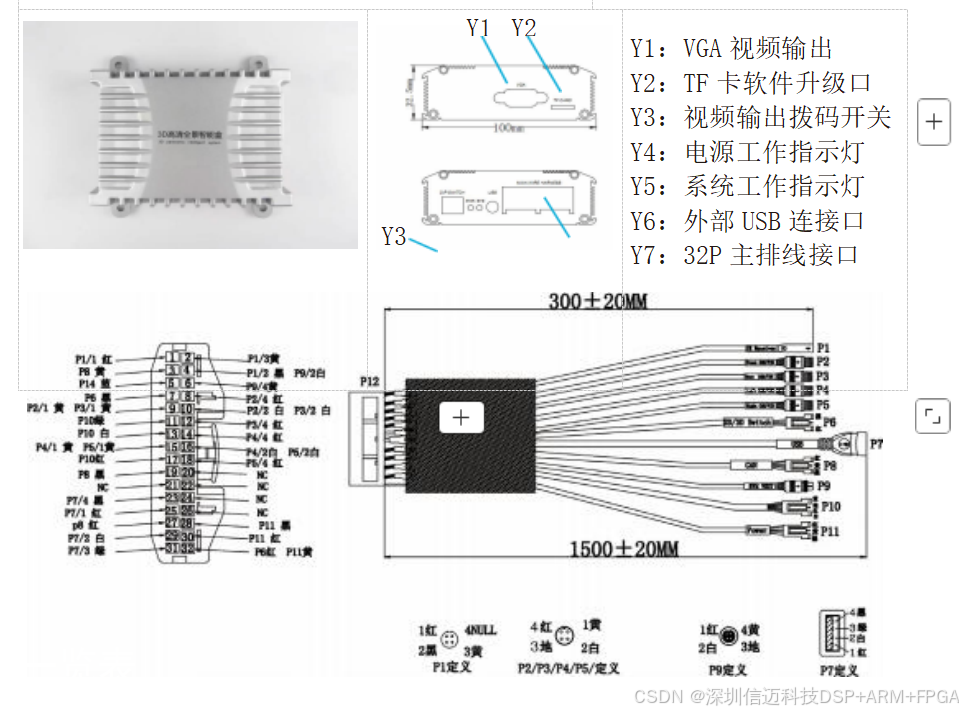

产品型号不同可能外形存在差异 主机接口
			Y1：VGA视频输出 Y2：TF卡软件升级口 Y3：视频输出拨码开关 Y4：电源工作指示灯 Y5：系统工作指示灯 Y6：外部USB连接口 Y7：32P主排线接口

一览表

主菜单 功能一览表

P1：接遥控延长线

P2：接前摄像头延长线

P3：接后摄像头延长线

P4：接左摄像头延长线

P5：接右摄像头延长线

P6：接按键操控线

P7：接 USB存储器

P8：接串口协议线

P9：接视频输出线

P10：接触发延长线

P11：接电源延长线

P12：32p接全景主机

图像拼接调试

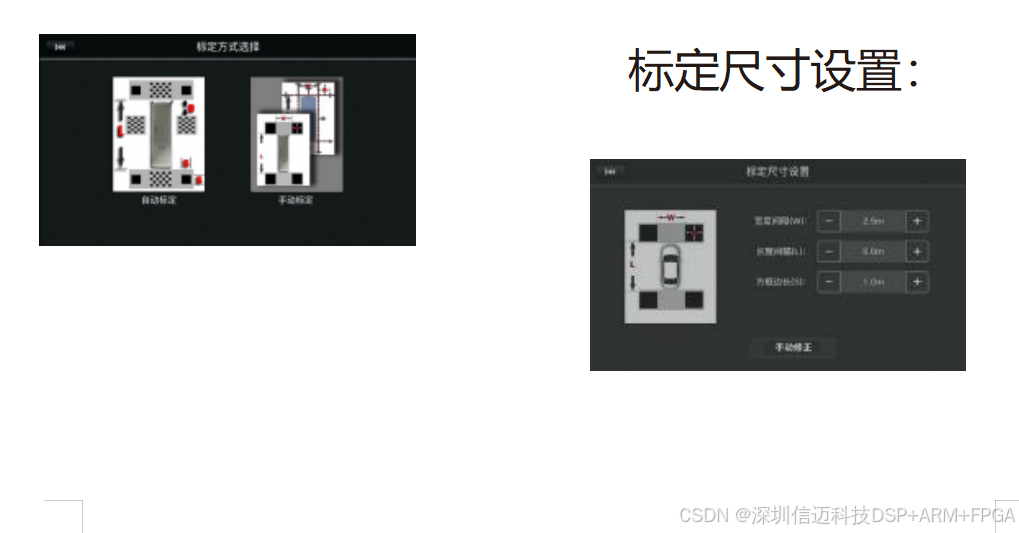

进入《主菜单》-《拼接调试》-部分版本须输入密码，默认密码为“0000”. 进入《图像标定》- 标定方式选择：手动标定/自动标定，手动标定：场地要求低，成功率高，需要手动描点。自动标定：需要指定拼接布，要求场地宽广，自动扫描标定点， 标定时间短， 一般大批量流水线作业采用此方式。

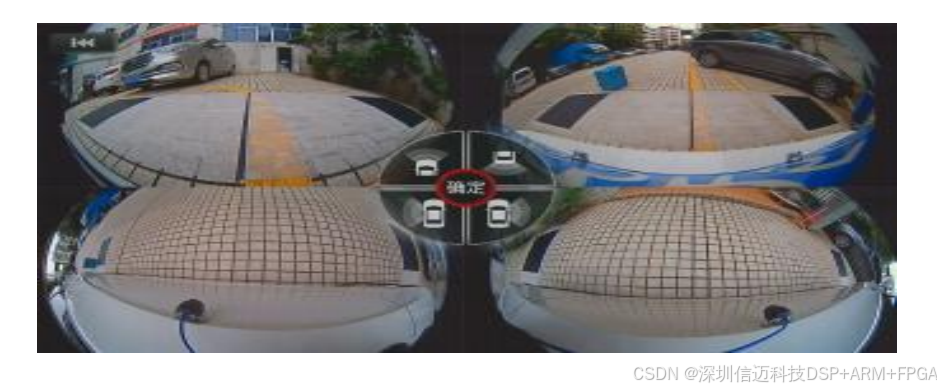

手动标定  第一步

标定尺寸设置：

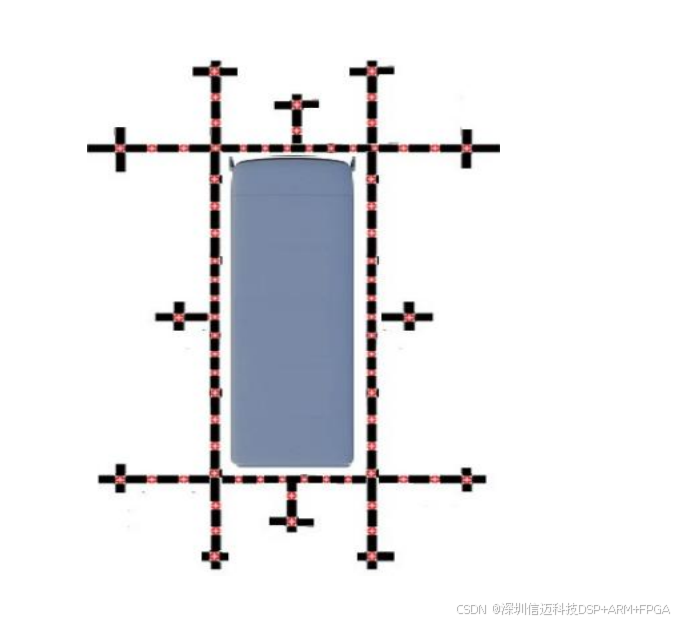

根据场地大小，车辆大小选择标定尺寸。 一般地面标定点有三种方式：

1，定制标定布（尺寸固定，需要防风， 一般在室外场地。）

2，标定胶带   （ 多种尺寸可调，粘贴于较光滑地面， 一次性使用）

3，其他标定物（卷尺，皮尺，定制木板，地面油漆等）

注意：标定尺寸可以等比例缩小或放大，比如玩具房子模型标定，

《方块边长》菜单选择1M，实际尺寸可以缩小到1/5，就是20cm 所有尺寸都采用相同比例尺，最终效果会自动缩放。
