本文档详细介绍了如何通过DTS配置AM335x微处理器的I2C1接口连接GT811设备，设置GPIO1_27为中断输入并配置中断号，以及将GPIO1_26设为输出用于GT811的复位操作。在分析DTS文件TQ335x.dts后，对i2c1和相关GPIO引脚进行了适当的配置，确保了硬件接口的正确连接和功能实现。

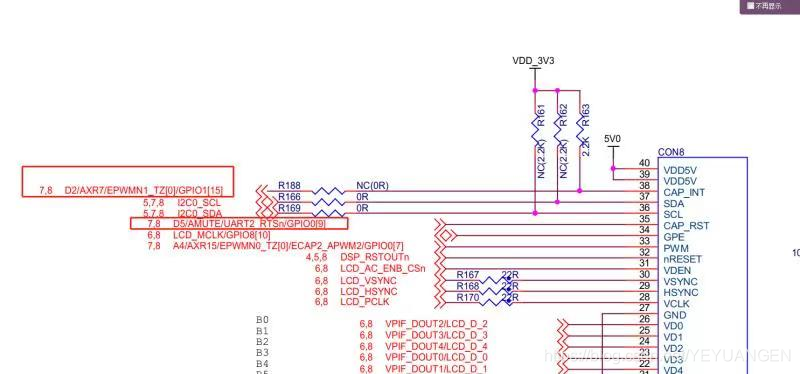

硬件分析：
软件配置：
GT811通过I2C接口连接到omapl138的I2C1上，因此，需要配置AM335x的I2C1的两条引脚为I2C功能；GPIO1_27需要配置为中断输入、下降沿触发，中断号也可以确定下来了，就是GPIO1的27号角（内核能将引脚转换为中断号）；最后就是RESET脚，驱动初始化GT811时需要操作RESET引脚，且GT811为拉低复位，故可将GPIO1的26角设为输出电平状态。通过前面几篇文章的学习，我们知道DTS可以配置pinmux，然后分析内核自带的DTS文件可以，DTS也可以将连接信息传递给内核。经过分析及参考，我最TQ335x.dts文件做了如下修改：
Step1. 检查I2C引脚的pinmux配置
查找i2c1可以找到i2c1节点，该节点的pinctrl-0只想的phandler对i2c1的两个引脚进行了相关的配置，因此，不需任何修改。
Step2. 配置INT和RESET引脚
在am33xx_pinmux节点内添加引脚配置信息，具体内容如下：
