本文主要介绍了电控系统的稳定度判断，包括简要概括、不稳定条件判断和总结。在自控领域，稳定度通过相位裕度PM和增益裕度GM衡量。开环传递函数用于分析增益穿越频率和相位交越频率，闭环传递函数则涉及带宽频率。对于最小相位系统，使用Bode图分析；而非最小相位系统，采用奈奎斯特图进行稳定度评估。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

简要概括

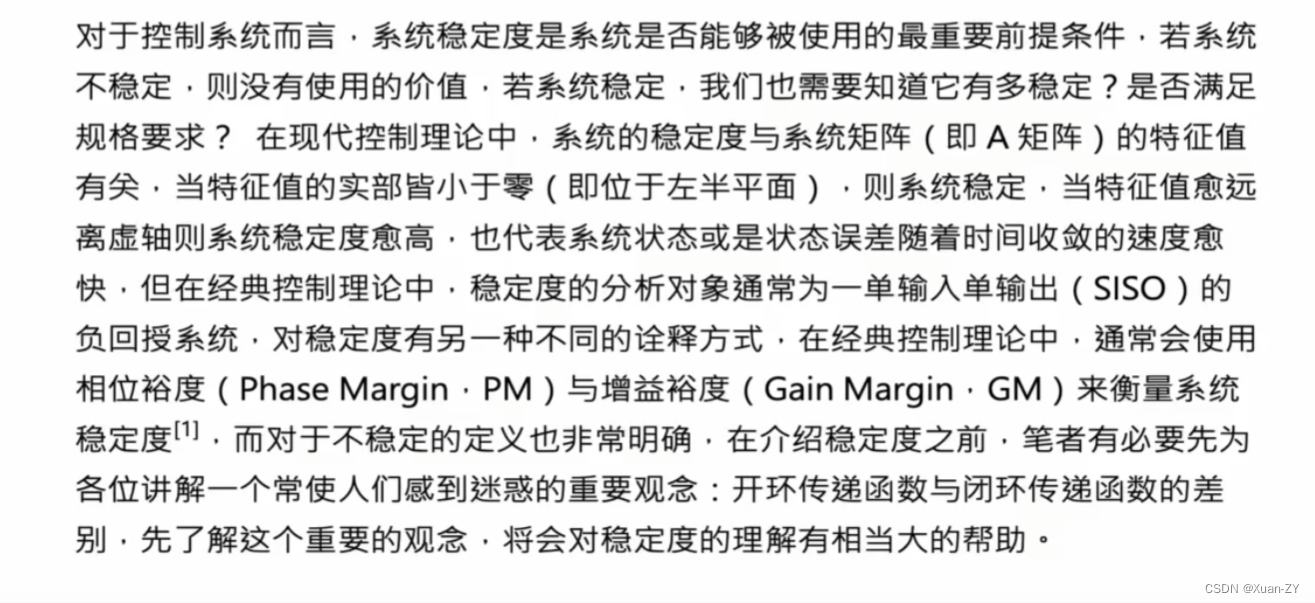

在这里插入图片描述
现控：远离虚轴，稳定度越高
自控：相位裕度PM 增益裕度GM

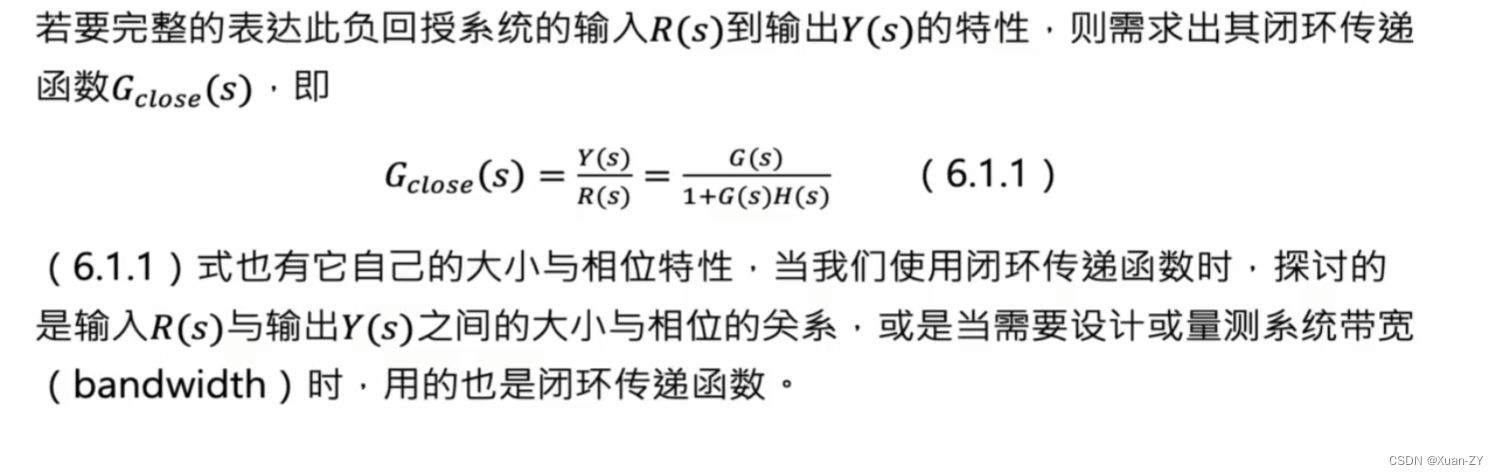

在这里插入图片描述

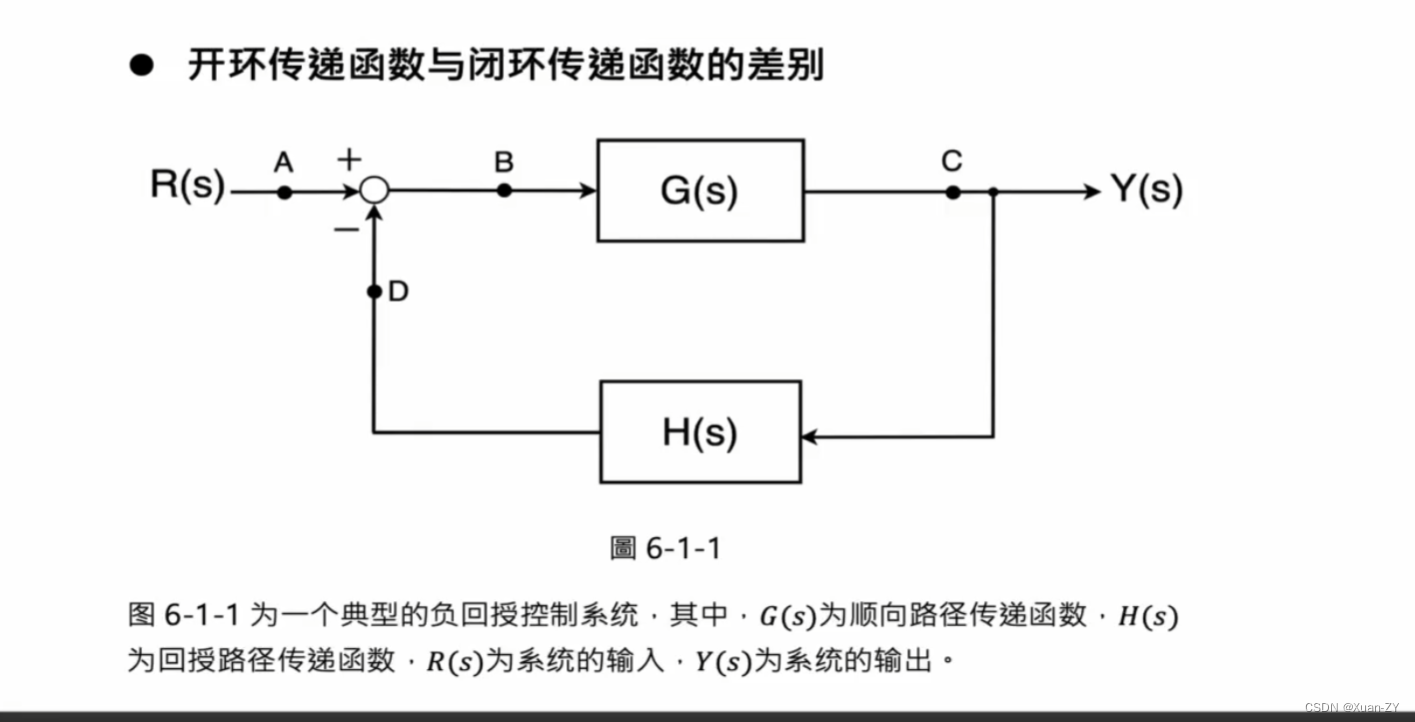

在这里插入图片描述

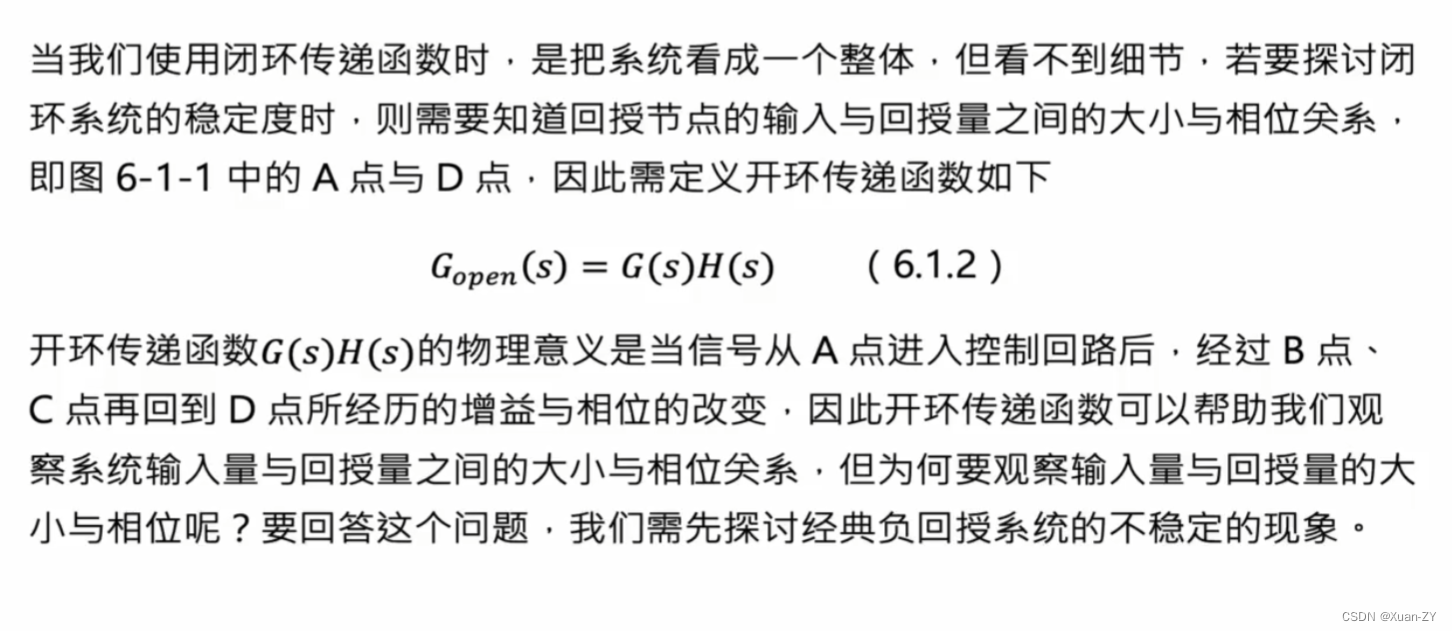

开环传函

不稳定条件判断

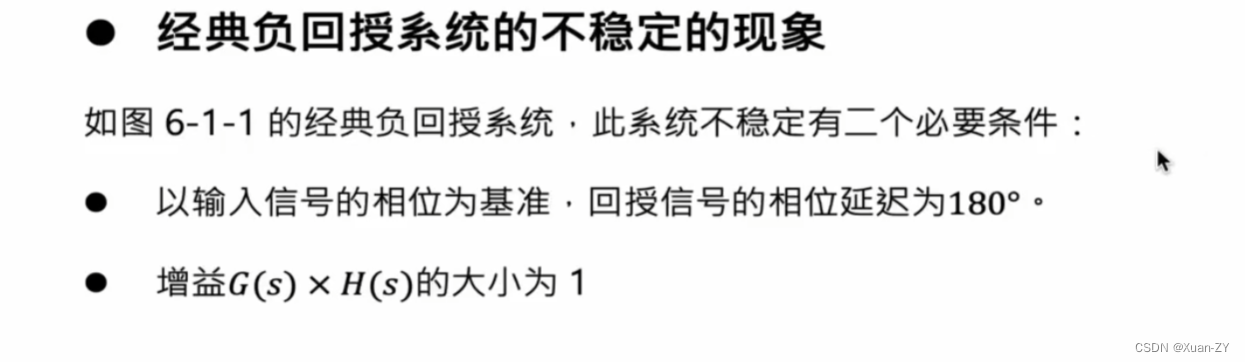

在这里插入图片描述
