PCL 点云表面凸包重建（Surface_ConvexHull）

原创 已于 2024-09-20 09:37:42 修改 · 2k 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#算法 #机器学习 #计算机视觉 #人工智能

于 2024-08-24 10:02:50 首次发布

PCL专栏目录及须知-优快云博客

注意：凸包在工作中非常常用！！！二维、三维均是。

1.原理

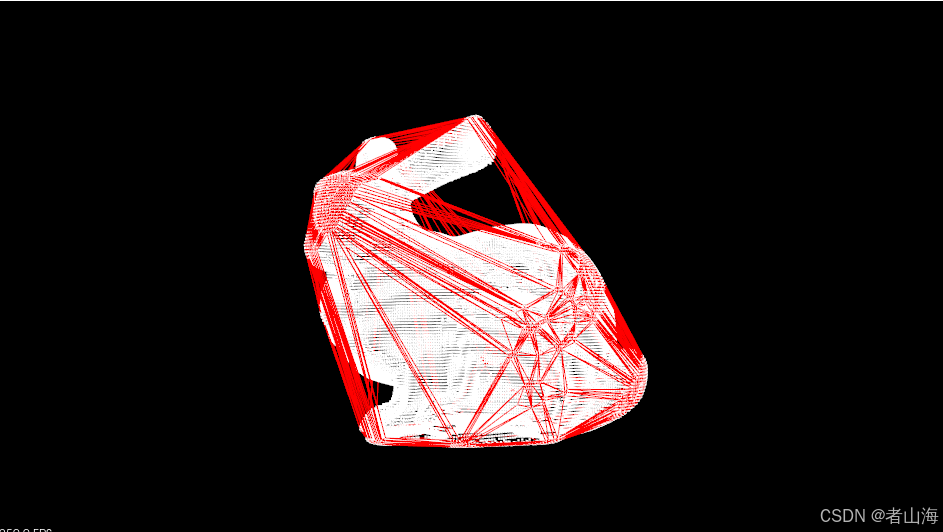

计算点云凸包。凸包计算

（1）三维凸包

1）任选点云中四个点，形成一个初始凸包（四面体）[四面体点集为D]。

2）遍历所有点云点，取每个点云点P，射线法计算是否在凸多面体内部：

<1>若点P在凸包内，跳过。

<2>若点P在凸包外，将点P加入点集D中，重新计算一个多面体[凸包]，并删除点集D中，不属于凸包顶点的点云点，得到新的点集D。

3）遍历所有点云点，得到凸包。

如下图：

假设点12345[点集D]...组成当前凸包多面体。

若在三维空间中，射线法算得点P在凸包的外部。那么就将点P加入到点12345....组成的凸包点集D中，重新计算得到新的凸包。并将点P加入到点集D中。

遍历算得最终的凸包。

（2）二维凸包

1）计算点云的
