智能手表PCB高密度布局：元件协同设计

智能手表的 PCB 面积通常仅 3-5cm²，却需容纳处理器、传感器、无线模块、电源管理芯片等数十个元件，部分高端型号还需集成 ECG 心电传感器、NFC 芯片，高密度布局成为核心设计难点。若布局不合理，会导致元件干涉、信号串扰、散热不良，甚至无法适配手表表盘的狭小空间。智能手表 PCB 的高密度布局需围绕 “空间最大化利用、元件协同适配、信号路径优化” 三大核心，结合微型元件选型与结构约束，实现 “小而全” 的功能集成。

​

一、微型元件选型：密度提升的基础

元件尺寸直接决定 PCB 占用空间，智能手表 PCB 需优先选用微型化封装元件，平衡性能与体积：

• 电阻电容：主流选用 01005 封装（0.4mm×0.2mm），比普通 0402 封装（1.0mm×0.5mm）节省 70% 空间，高精度场景（如传感器校准）选用 0201 封装（0.6mm×0.3mm），容值偏差控制在 ±5%；

• 芯片封装：处理器、MCU 选用 QFN 封装（如 QFN24，3mm×3mm）或 WLCSP 晶圆级封装（如 2mm×2mm），比 LQFP 封装节省 50% 空间，无线模块（蓝牙、NFC）选用 SiP 系统级封装（集成天线，体积 < 4mm×3mm）；

• 传感器封装：心率、加速度传感器选用 LGA 封装（如 LGA12，2.0mm×2.0mm），厚度≤1mm，适配手表轻薄设计，避免与电池、屏幕干涉。

元件选型需避免 “过度微型化”，如 008004 封装（0.2mm×0.1mm）虽体积更小，但焊接良率低（<95%），且成本高，仅适用于极致轻薄的高端型号。

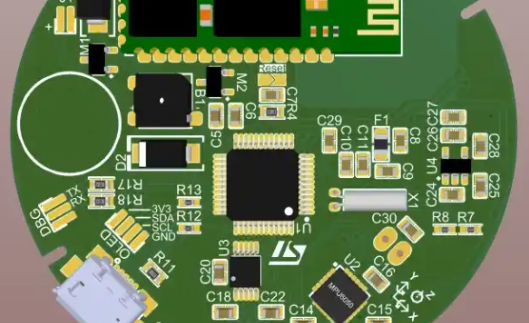

二、布局原则：空间优化与功能分区

1. 功能分区布局

按信号类型与功能模块分区，避免不同模块干扰，同时缩短信号路径：

• 核心区：处理器（MCU）置于 PCB 中心，周围环绕高频元件（蓝牙模块、内存），信号路径≤3mm，减少传输损耗；

• 传感器区：心率、血氧传感器布局在靠近手表背面的区域（贴近皮肤），与处理器间距≤5mm，模拟信号布线短路径传输，减少噪声；

• 电源区：电池管理芯片、充电芯片布局在 PCB 边缘（靠近电池接口），电源回路布线宽 0.3mm（1oz 铜），避免与信号区交叉；

• 接口区：屏幕接口、按键接口、充电接口沿 PCB 边缘布局，预留装配空间，接口间距≥1mm，避免插拔干涉。

2. 空间利用技巧

• 堆叠布局：采用 “双面布局 + 局部多层” 设计，表层布置高频元件与接口，底层布置传感器与电源元件，内层（仅核心区）设计 1-2 层接地层，兼顾密度与信号完整性；

• 避让设计：根据手表表盘结构，避开屏幕驱动 IC、电池仓、按键开孔区域，PCB 边缘设计为弧形或异形，贴合表盘内壁，空间利用率提升 15%；

• 元件重叠避让：低高度元件（如 01005 电阻，高度 0.15mm）可布局在高高度元件（如芯片，高度 1.2mm）的投影区域下方，利用垂直空间，但需预留 0.2mm 以上间隙，避免散热叠加。

三、布线优化：高密度下的信号完整性

智能手表 PCB 布线线宽通常为 0.1-0.2mm（1oz 铜），间距 0.1mm，需在高密度下保证信号稳定：

• 高频信号布线：蓝牙（2.4GHz）、GPS（1.575GHz）信号采用 50Ω 微带线，线宽 0.15mm（0.8mm 厚 FR-4 基材），长度≤5mm，转弯采用 45° 角，避免直角导致的阻抗突变；

• 模拟信号布线：心率传感器的 μA 级电流信号，线宽 0.12mm，长度≤2mm，两侧布置接地铜箔（宽度 0.1mm），屏蔽数字信号干扰，噪声≤10μV；

• 电源布线：电池供电线宽 0.3mm（承载 100mA 电流），充电线宽 0.4mm（承载 200mA 电流），避免线宽过细导致压降（≤3%）；

• 过孔优化：采用微型过孔（孔径 0.1mm），每 10mm² 区域过孔数量≤5 个，避免过孔密集导致 PCB 强度下降，跨层信号优先选用盲埋孔，减少寄生参数。
