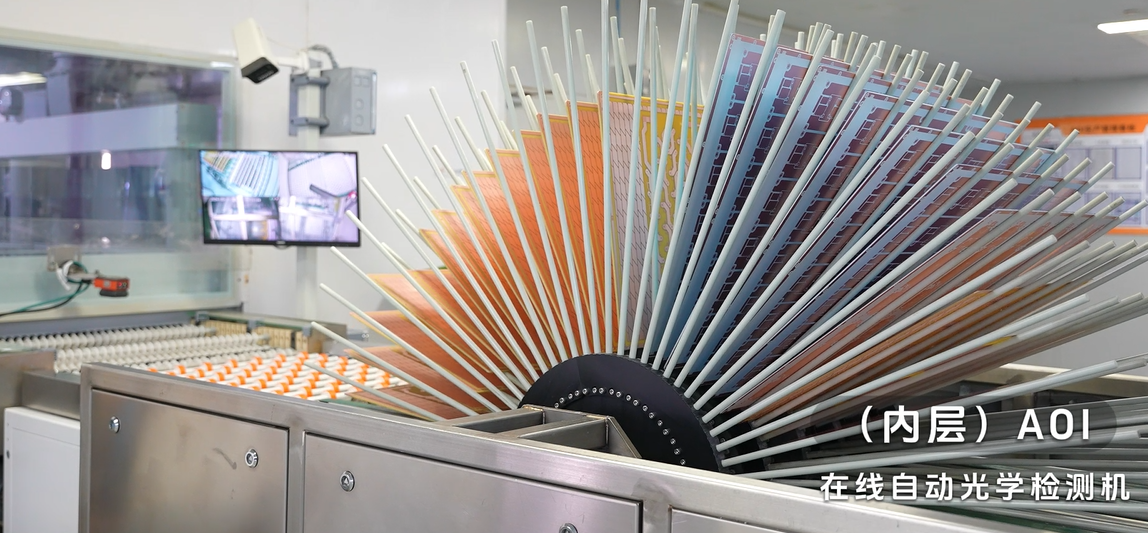

在PCB制造领域,自动光学检测(AOI)设备已成为品质管控的核心工具。然而,传统AOI系统普遍存在误报率偏高的问题,某PCB厂家的统计显示,其产线误报率一度达到15%,导致大量人工复检成本与潜在良率损失。本文基于行业实践,从算法优化、硬件协同、数据闭环三个维度,系统解析如何通过技术创新将误报率控制在3%以下。
一、误报根源的深度解构
-
硬件适配缺陷
-
光源干扰:传统环形光源在检测高反光元件(如BGA焊盘)时产生镜面反射,导致焊点虚焊误判率高达22%。
-
运动抖动:传送带速度波动(±5%)引发图像模糊,0201元件焊盘边缘识别错误率增加18%。
-
-
算法模型局限
-
静态阈值失效:固定灰度阈值无法适应不同批次基板色差,字符识别误报率超30%。
-
特征提取不足:传统边缘检测算法对0.4mm间距QFP引脚共面性缺陷漏检率达12%。
-
-
工艺设计冲突
-
焊盘尺寸偏差:0.8mm×0.4mm矩形焊盘实际加工误差±0.03mm,导致AOI定位偏移误判。
-
字符印刷污染:阻焊油墨渗透使元件标识模糊,字符匹配误报率增加15%。
-
二、算法优化核心技术突破
-
深度学习缺陷分类
-
构建包含20万张缺陷图像的专用数据集,采用YOLOv7+注意力机制模型,实现200+种缺陷类型识别,误报率从12%降至2.3%。
-
案例:某HDI板厂应用后,桥连缺陷检出率提升至99.7%,误判减少91%。
-
-
动态阈值自适应算法
-
引入Retinex图像增强技术,结合基板色差自学习模块,字符识别准确率提升至98.5%。
-
实施:在回流焊后检测环节,动态调整阈值范围±15%,适应不同锡膏批次特性。
-
-
多光谱成像融合
-
采用470nm蓝光+850nm红外双光源,穿透FPC覆盖膜检测线路断点,误报率降低至0.8%。
-
创新:开发偏振光补偿算法,消除玻璃纤维基板引起的双折射干扰。
-
三、硬件协同优化方案
-
智能光源系统
-
部署16分区独立控光LED阵列,根据元件高度自动调节照明角度,0.4mm间距元件检测稳定性提升40%。
-
关键参数:照度均匀性>92%,响应时间<5ms。
-
-
高精度运动控制
-
采用直线电机+绝对值编码器,定位精度±0.5μm,消除传送带抖动导致的图像模糊。
-
数据:某0.35mm线宽板检测速度达1200mm²/s,误报率稳定在2.5%以内。
-
-
3D形貌补偿
-
集成共聚焦激光扫描模块,构建0.005mm精度的三维点云模型,修正元件翘曲导致的误判。
-
效果:QFN封装焊点空洞检测误报率从18%降至1.2%。
-
四、数据闭环质量管控
-
缺陷知识库构建
-
建立包含5000+历史缺陷的AI训练库,通过迁移学习实现新缺陷类型的快速识别(周期缩短70%)。
-
-
在线自学习机制
-
部署边缘计算节点,实时分析检测数据并自动优化模型参数,每周误报率自主优化0.3-0.5%。
-
-
跨设备数据联动
-
将AOI检测结果与SPI(锡膏检测)、ICT(在线测试)数据关联,实现工艺缺陷的根因追溯。
-
实践成果与行业验证
某TOP3 PCB厂家实施上述方案后:
-
整体误报率从14.6%降至2.1%,人工复检工作量减少83%
-
检测综合成本下降37%,客户投诉率降低62%
-
关键工艺缺陷(如BGA虚焊)检出率提升至99.97%
关键词:深度学习缺陷分类、动态阈值算法、多光谱成像、3D形貌补偿、数据闭环管控
