您是否想知道为您的下一个项目提供可能的最小功能 PCB 尺寸？答案取决于多种因素，包括设计规则、组件尺寸和制造能力。一般来说，功能性 PCB 的尺寸可以小至几毫米——对于医疗植入物或物联网设备等高度专业化的应用，可以考虑 5 毫米 x 5 毫米甚至更小。然而，实现如此微小的尺寸在设计、制造和组装方面面临着重大挑战。

在本详细指南中，我们将深入探讨 PCB 小型化的世界，探索最小 PCB 尺寸、最小 PCB 面积、功能 PCB 尺寸限制以及微型 PCB 设计规则的障碍。无论您是从事紧凑型电子产品的工程师还是突破创新界限的设计师，这篇文章都将提供宝贵的见解，帮助您应对创建微小但功能齐全的电路板的复杂性。

了解 PCB 小型化：为什么尺寸很重要

在当今快节奏的科技世界中，越小越好。从可穿戴设备到智能传感器，对紧凑型电子产品的需求继续推动 PCB 小型化。减小印刷电路板（PCB）的尺寸不仅可以节省空间，还可以降低材料成本和功耗，从而提高设备的效率。

然而，将 PCB 缩小到尽可能小的尺寸不仅仅是让它适合一个微小的外壳。它涉及平衡功能、可靠性和可制造性。随着我们向更小的设计迈进，我们在元件放置、走线宽度甚至散热方面遇到了限制。让我们探讨一下最小功能 PCB 尺寸的定义以及影响它的因素。

当今可实现的最小 PCB 尺寸是多少？

最小的功能 PCB 尺寸在很大程度上取决于制造过程中可用的技术和工具。对于大多数商业应用，使用标准表面贴装技术（SMT）可以实现小至 5mm x 5mm 的 PCB。然而，在医疗设备或航空航天等专业领域，电路板可以缩小到更小的尺寸，有时可以缩小到 2 毫米 x 2 毫米或更小。

就上下文而言，一些微控制器现在采用晶圆芯片级封装（WCSP），面积仅为 1.38mm2。这些微小的芯片通常与同样小的 PCB 配对，以创建超紧凑的系统。但是，虽然理论上的最小 PCB 面积似乎是无限的，但组件占用空间、焊接要求和信号完整性等实际限制设定了现实世界的界限。

在高密度设计中，通常使用微孔（直径小至 0.1 毫米）和 0.075 毫米（3 密耳）的走线宽度，将更多功能封装到微小的空间中。这些规格在先进 PCB 制造工艺的能力范围内，但它们需要精度和专业知识才能无误地执行。

功能 PCB 尺寸限制：最低限度是多少？

确定功能 PCB 尺寸限制涉及了解支持所需组件和连接所需的最小面积。在基本层面上，功能性 PCB 必须满足以下条件：

最小的元件，例如 0201 或 01005 SMD（表面贴装器件）电阻器和电容器，尺寸分别仅为 0.6mm x 0.3mm 或 0.4mm x 0.2mm。
足够的走线和过孔空间，以确保正确的电气连接而不会受到干扰。
足够的焊盘面积，即使使用具有微尺度精度的自动组装。

对于具有单个微控制器和几个无源元件的简单电路，小至 3mm x 3mm 的 PCB 可能可以正常工作。然而，这假设使用先进的组装技术和高密度互连（HDI）技术。对于更复杂的设计，最小面积会增加以适应额外的层、更大的组件或特定的布线需求。

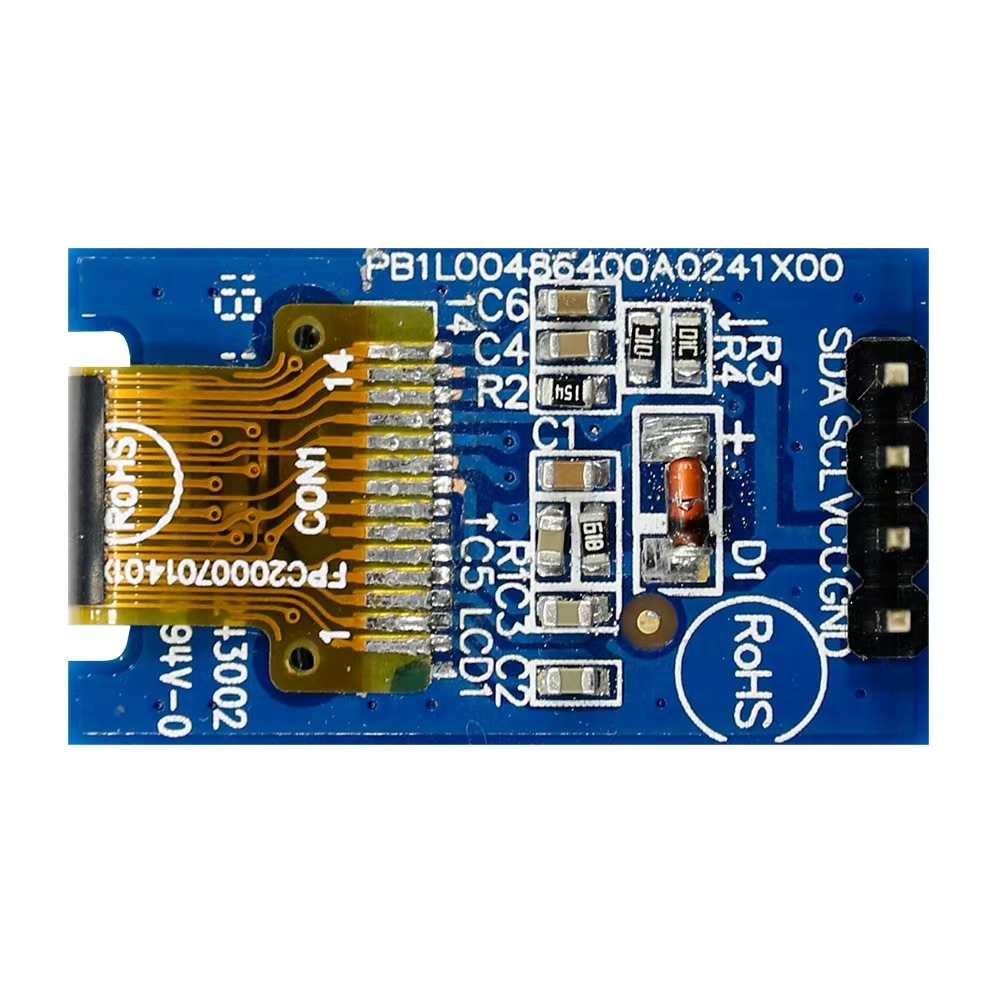

带有微型 SMD 元件的微型 PCB 布局。

PCB小型化挑战：为什么更小并不总是更容易

虽然将 PCB 缩小到尽可能小的尺寸的想法令人兴奋，但它也带来了许多挑战。小型化突破了设计和制造的极限，通常会导致性能或成本的权衡。以下是需要考虑的一些关键 PCB 小型化挑战：

1. 组件密度和放置

随着 PCB 变得越来越小，将所有必要的组件安装到有限的空间中变得很棘手。高元件密度可能会导致串扰等问题，即来自相邻走线的信号相互干扰。例如，在高速设计中保持 50 欧姆阻抗的信号完整性需要仔细的间距，这在微型 PCB 中更难。

2. 热管理

较小的 PCB 散热表面积较小。如果没有适当的热通孔或散热器，组件可能会过热，从而缩短使用寿命或导致故障。例如，如果没有足够的冷却，5mm x 5mm 板上的功耗密集型芯片可能会达到超过 85°C 的温度，从而有损坏的风险。

3. 制造精度

制造微型 PCB 需要极高的精度。走线宽度小于 0.1 毫米和过孔直径小于 0.15 毫米需要先进的设备和严格的质量控制。即使组装过程中有轻微的不对中也可能导致短路或连接断开。

4. 信号完整性和噪声

在微小的 PCB 中，走线靠得更近，增加了电磁干扰（EMI）的风险。高速信号，例如以 1 GHz 或更高的频率运行的信号，特别容易受到噪声的影响，需要仔细的布线和屏蔽，这在密闭空间中具有挑战性。

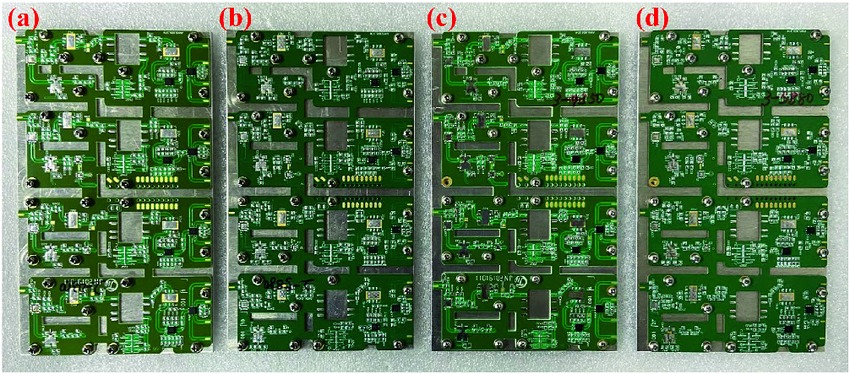

走线拥挤的PCB小型化挑战。

微型 PCB 设计规则：成功指南

设计以尽可能小的尺寸可靠运行的微型 PCB 需要遵守严格的设计规则。这些微型 PCB 设计规则有助于确保可制造性和性能，即使在使用最小尺寸时也是如此。以下是一些需要遵循的基本准则：

1. 优化组件选择

选择适合您设计的最小组件。选择具有细间距（低至 0.4 毫米）的芯片级封装（CSP）或球栅阵列（BGA）以节省空间。始终检查封装要求并确保它们与 PCB 的尺寸一致。

2. 使用高密度互连（HDI）技术

HDI PCB 允许在紧凑的区域内实现更细的走线、更小的过孔和更多的层。该技术对于在保持功能的同时实现最小的 PCB 面积至关重要。例如，直径为 0.1 毫米的微孔可在多层设计中实现更紧密的布线。

3. 最小化走线宽度和间距

遵循制造商可以可靠生产的最小走线宽度和间距。许多先进的制造工艺支持窄至 0.075 毫米（3 密耳）的走线，并具有匹配的间距。但是，请确保这些值不会影响信号完整性或载流能力。

4. 规划多层设计

当表面积有限时，垂直堆叠层通常是解决方案。4 层或 6 层 PCB 可以在较小的占地面积中封装更多电路，尽管它会增加制造的复杂性和成本。使用盲孔和埋孔连接层，不浪费空间。

5. 信号和电源完整性测试

模拟您的设计以检查潜在问题，例如电压降或信号延迟。对于高速电路，确保阻抗匹配（例如，射频信号为 50 欧姆）并避免走线急剧弯曲，以免引起反射。

最小功能PCB的应用

对更小 PCB 尺寸的推动为各个行业开辟了令人兴奋的可能性。以下是一些实际应用，其中最小的功能 PCB 尺寸会产生重大影响：

医疗器械：起搏器和助听器等植入式设备依靠尺寸仅为几毫米的微型 PCB 来安装在人体内部，同时提供挽救生命的功能。
物联网传感器：用于环境监测或家庭自动化的智能传感器通常使用微型 PCB 在收集和传输数据时保持不显眼。
可穿戴技术：智能手表和健身追踪器将功能强大的电子设备封装到手腕大小的设备中，通常采用小于 10 毫米 x 10 毫米的 PCB。
航空航天：卫星和无人机使用紧凑的 PCB 来减轻重量和空间，确保在恶劣环境中高效运行。

如何为您的项目实现最小的功能 PCB 尺寸

如果您的目标是设计尺寸尽可能小的 PCB，请按照以下可行步骤确保成功：

定义您的要求：首先列出您的 PCB 必须支持的组件和功能。这有助于确定所需的最小面积。
与制造商合作：与您的 PCB 制造和组装合作伙伴密切合作，了解他们的能力，例如最小走线宽度或过孔尺寸。
使用设计软件：利用先进的 PCB 设计工具在制造前模拟布局、优化间距并识别潜在问题。
迭代和测试：构建微型 PCB 的原型并在实际条件下进行测试，以确保可靠性和性能。

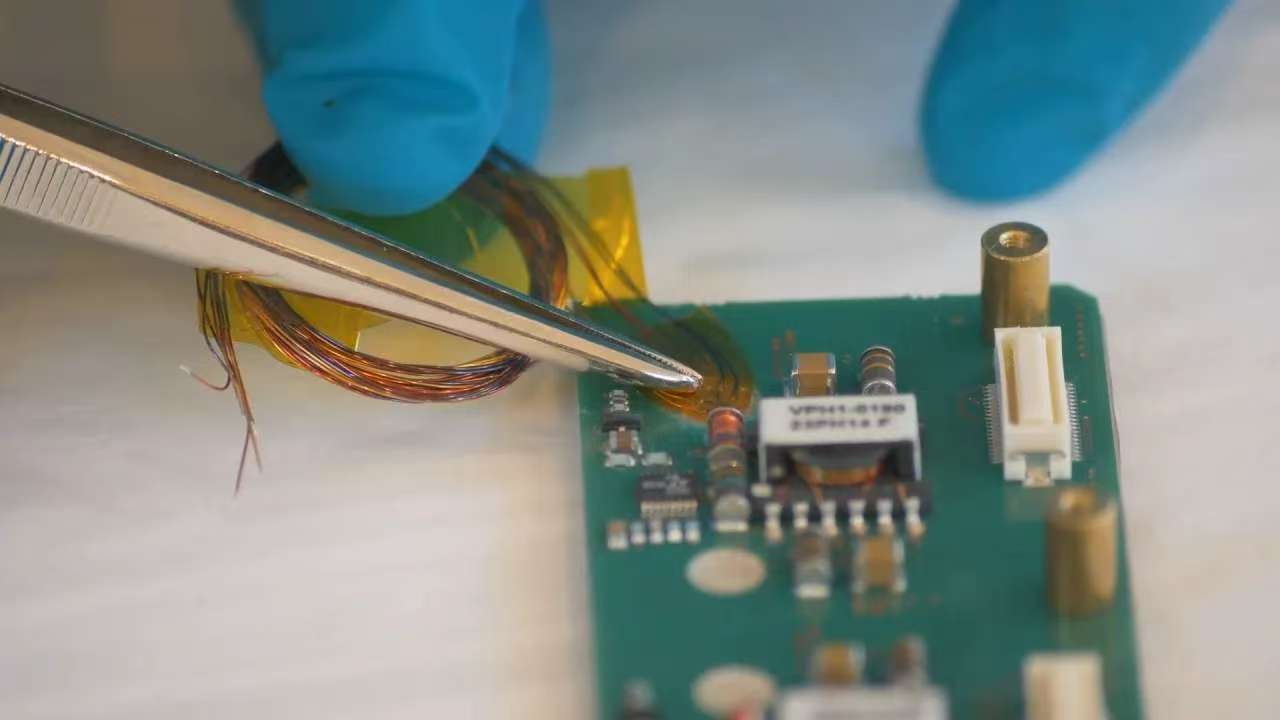

测试微型 PCB 原型的功能。

突破 PCB 小型化的界限

最小功能 PCB 尺寸不再只是一个理论概念，而是从医疗保健到消费电子等行业的现实。虽然采用尖端技术可以实现小至 2mm x 2mm 甚至更小的 PCB，但实现这些尺寸需要克服重大的 PCB 小型化挑战。通过遵循微型 PCB 设计规则、优化组件选择并利用先进的制造技术，工程师可以突破可能的界限。
