如果您想知道 1.6 毫米是否是您的项目需要考虑的唯一标准 PCB 厚度,答案是否定的。虽然 1.6 毫米因其耐用性和多功能性的平衡而被广泛认为是行业标准,但还有其他几种 PCB 厚度选项可供选择,例如 0.8 毫米、1.0 毫米、1.2 毫米和 2.0 毫米,每种选项都适合特定应用。在本综合指南中,我们将深入探讨标准 PCB 厚度的世界,将 1.6 毫米 PCB 与其他选项进行比较,并探讨不同厚度如何影响各个行业的设计和性能。
为什么 PCB 厚度在设计和制造中很重要
印刷电路板 (PCB) 厚度对于电子设备的性能、耐用性和功能起着至关重要的作用。PCB 的厚度会影响其机械强度、热管理、电气性能,甚至制造成本。选择正确的 PCB 厚度可确保您的电路板能够承受环境压力,支撑安装在其上的组件,并保持高速应用的信号完整性。
标准 PCB 厚度选项通常由行业规范、材料可用性和应用的特定需求决定。虽然 1.6 毫米是最常见的厚度,但了解 PCB 厚度的全部选项可以帮助工程师和设计人员为其项目做出明智的决策。

标准PCB厚度是多少?
术语“标准 PCB 厚度”通常指 1.6 毫米(或约 0.062 英寸),该值已成为行业基准。这种厚度起源于 PCB 制造的早期,当时人们发现它可以在刚性和柔韧性之间提供良好的平衡,使其适用于广泛的应用。它还符合标准制造工艺和设备,降低生产商和客户的成本。
然而,标准 PCB 厚度不仅限于 1.6 毫米。其他常见的厚度包括:
- 0.4mm至0.6mm:用于紧凑或灵活设计的超薄板。
- 0.8毫米:通常用于轻巧和纤薄外形至关重要的通信设备。
- 1.0毫米:常见于智能手机和平板电脑等消费电子产品中,用于节省空间的设计。
- 1.2毫米:1.6 毫米的稍薄替代品,用于便携式设备。
- 1.6毫米:通用应用的行业标准。
- 2.0mm及以上:较厚的电路板,适用于需要额外耐用性的大功率或工业应用。
根据设计要求,这些 PCB 厚度选项中的每一个都有独特的用途,我们将在下面详细探讨。

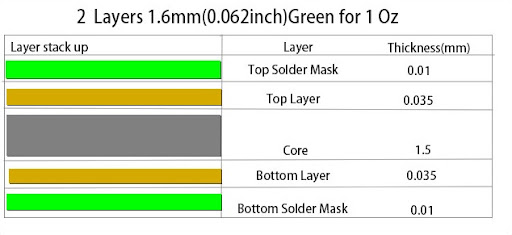

1.6mm PCB:行业标准
由于其多功能性,1.6 毫米 PCB 通常是许多工程师的默认选择。这种厚度提供了坚固的结构,可以支撑多层(大多数设计通常为 2 至 6 层)并承受适度的机械应力。它广泛应用于计算机主板、工业控制系统和通用电子产品等应用。
1.6 毫米 PCB 的主要优点包括:
- 机械稳定性:它提供足够的刚度,以防止在正常情况下弯曲或翘曲。
- 热性能:与较薄的电路板相比,厚度可以更好地散热,这对于产生大量热量的组件至关重要。
- 信号完整性:对于高速设计,具有适当层堆叠的 1.6 毫米 PCB 可以保持阻抗控制,单端信号通常约为 50 欧姆,差分对通常约为 100 欧姆。
- 成本效益:作为最常见的厚度,由于标准化工艺,制造 1.6 毫米 PCB 通常更经济。
然而,1.6 毫米并不总是最佳选择。例如,在空间有限的紧凑型设备中,更薄的 PCB 可能更合适。同样,对于高功率应用,可能需要更厚的电路板来处理增加的电流负载。

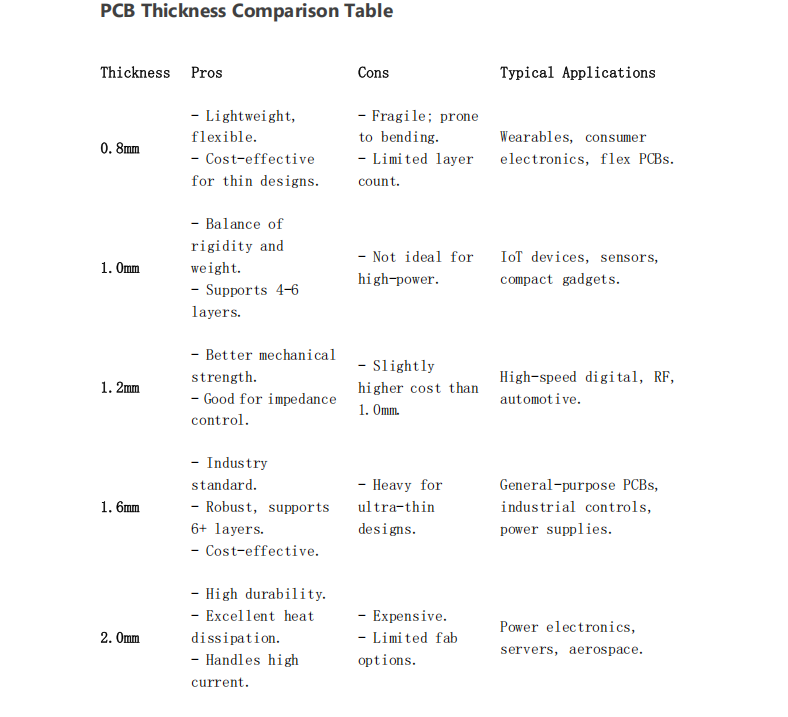

PCB 厚度选项:详细比较
让我们分解最常见的 PCB 厚度选项,并将其与 1.6 毫米标准进行比较,以了解它们的独特优势和局限性。
0.8mm PCB:轻巧紧凑
0.8 毫米 PCB 的厚度是标准 1.6 毫米电路板厚度的一半,非常适合重量和空间是关键因素的应用。这些板通常用于无线模块和物联网设备等通信设备。
- 优势:重量更轻,外形更纤薄,适用于手持或可穿戴设备。
- 局限性:机械强度较低,在应力下容易弯曲或开裂。层数有限(通常为 1-2 层)并减少散热。
- 应用:蓝牙模块、智能手表和紧凑型传感器。
1.0mm PCB:消费电子产品的中间地带
1.0 毫米,这个厚度在超薄的 0.8 毫米和标准的 1.6 毫米之间取得了平衡。它通常用于需要适度耐用性和纤薄设计的消费电子产品。
- 优势:机械强度略好于 0.8 毫米,同时仍保持紧凑的外形。
- 局限性:仍然不如 1.6 毫米坚固,限制了它在高应力环境中的使用。
- 应用:智能手机、平板电脑和小型音频设备。
1.2mm PCB:1.6mm 的更薄替代品
通常选择 1.2 毫米 PCB 作为标准 1.6 毫米和 1.0 毫米等更薄选项之间的折衷方案。它提供了耐用性和空间效率的完美结合。
- 优势:比 1.6 毫米更轻更薄,但比 1.0 毫米或 0.8 毫米板更坚固。适用于最多 4 层的设计。
- 局限性:与 1.6 毫米相比,热容量降低,这对于热密集型应用来说可能是一个问题。
- 应用:便携式电子产品、GPS 设备和紧凑型电源。
2.0mm 及以上:重型解决方案
较厚的 PCB,例如 2.0 毫米甚至 2.4 毫米,专为需要高耐用性和载流能力的应用而设计。这些板通常用于工业和汽车领域。
- 优势:卓越的机械强度,可承受振动和冲击。更高的热质量可实现更好的散热,并支持大电流设计的重铜层(例如 2 盎司或更多)。
- 局限性:重量和成本增加。不适用于紧凑或轻型设备。
- 应用:功率逆变器、汽车控制单元和工业机械。

PCB 厚度应用:选择合适的配合
了解 PCB 厚度应用是为您的项目选择合适电路板的关键。以下是不同行业和用例如何与特定厚度保持一致:
消费电子产品
在消费电子产品中,空间和重量通常是主要关注点。智能手机、可穿戴设备和耳塞等设备通常使用更薄的 PCB(0.8 毫米至 1.2 毫米)来安装到小型外壳中。这些板优先考虑紧凑性而不是重型性能,尽管它们仍然必须满足适度的功率和信号要求。例如,典型的智能手机 PCB 可能使用 1.0 毫米的厚度来平衡耐用性和纤薄设计。
工业和汽车
由于振动、极端温度和机械应力等恶劣的工作条件,工业和汽车应用需要坚固耐用。通常选择较厚的 PCB(1.6 毫米至 2.4 毫米),因为它们能够支撑重型部件并抵御环境挑战。例如,汽车控制单元可能使用 2.0 毫米 PCB 来确保高振动环境中的可靠性。
高速和射频设计
对于高速数字或射频 (RF) 设计,PCB 厚度会影响信号完整性和阻抗控制。1.6 毫米 PCB 通常是理想的选择,因为它允许受控阻抗堆栈,通常为单端信号保持 50 欧姆走线。由于介电间距减小,0.8 毫米等较薄的电路板可能难以实现一致的阻抗,而较厚的电路板可能会在某些设计中引入不必要的信号延迟。
电力电子
在逆变器或充电器等电力电子设备中,散热和电流容量至关重要。具有重铜层(例如 2.0 盎司或 2 盎司)的较厚 PCB(2 毫米或更大)是处理高电流(通常超过 10 安培)并有效管理热负载的首选。这些板可确保在苛刻条件下的长期可靠性。
选择PCB厚度时要考虑的因素
选择正确的 PCB 厚度不仅仅涉及选择标准值。以下是一些需要记住的关键因素:
- 组件重量和尺寸:较重的组件需要较厚的板来支撑。例如,大型变压器或连接器可能需要 2.0 毫米 PCB 以防止电路板弯曲。
- 层数:多层设计通常需要更厚的电路板来容纳额外的介电层。例如,6 层板通常采用 1.6 毫米的厚度以保证稳定性。
- 热管理:发热组件需要更厚的电路板或额外的铜来散热。与 1.6 毫米电路板相比,2.0 毫米或 0.8 毫米 PCB 可以处理更高的热负载。
- 空间限制:紧凑的设计优先考虑更薄的电路板以节省空间,即使这意味着牺牲一些耐用性。
- 成本:非标准厚度(例如 0.6 毫米或 2.4 毫米)可能会因特殊工艺或材料而增加制造成本。

超过 1.6 毫米 - 找到适合您需求的 PCB 厚度
虽然 1.6 毫米 PCB 由于其强度、成本和多功能性的平衡而仍然是许多应用的首选,但它远不是唯一的选择。从用于紧凑型设备的超薄 0.8 毫米板到用于工业电源系统的坚固 2.0 毫米板,一系列标准 PCB 厚度选项使工程师能够根据特定要求定制其设计。通过考虑机械应力、热需求、信号性能和空间限制等因素,您可以为您的项目选择理想的厚度。
了解 PCB 厚度应用并做出明智的比较可确保您的设计可靠地执行,同时满足成本和制造目标。无论您坚持使用久经考验的 1.6 毫米还是探索其他 PCB 厚度选项,关键是让您的选择与应用的独特需求保持一致。
