UE5 Houdini&PivotPainter1.0使用

PivotPainter类似于锚点信息标记，在UE中已将其逻辑独立处理，不仅可储存每一个独立mesh的锚点，还可以储存层级锚点、方向、随机值等信息，可用于树以及树之外的各类特效制作。

本文以Houdini19.5中标记锚点信息为例，导出至UE5.3中进行测试验证。

刚接触时下意识认为需要手动设UV2,color这些参数，但实则不用。unreal_pivotpainter会自动添加uv2这些

PivotPainter1.0官方案例下载：
https://github.com/sideeffects/SideFXLabs/raw/Development/hip/artstation/pivot_painter/ast_pivot_painter.hip

测试效果：

---

1.以PivotPainter1为例（PivotPainter2可储存更多信息），首先创建一Box，设置为长条状，需要设置Center，否则锚点位置不在边缘。

2.添加UV信息（不一定要用uvtexture，但要有UV信息），按space+5查看，按space+1恢复3D视图。

PS: 进入UnrealPivotPainter节点内部也会发现，如果不设置UV0信息，后面就会出错。

3.添加sphere作为其轮廓，添加attribcreate增加一个属性

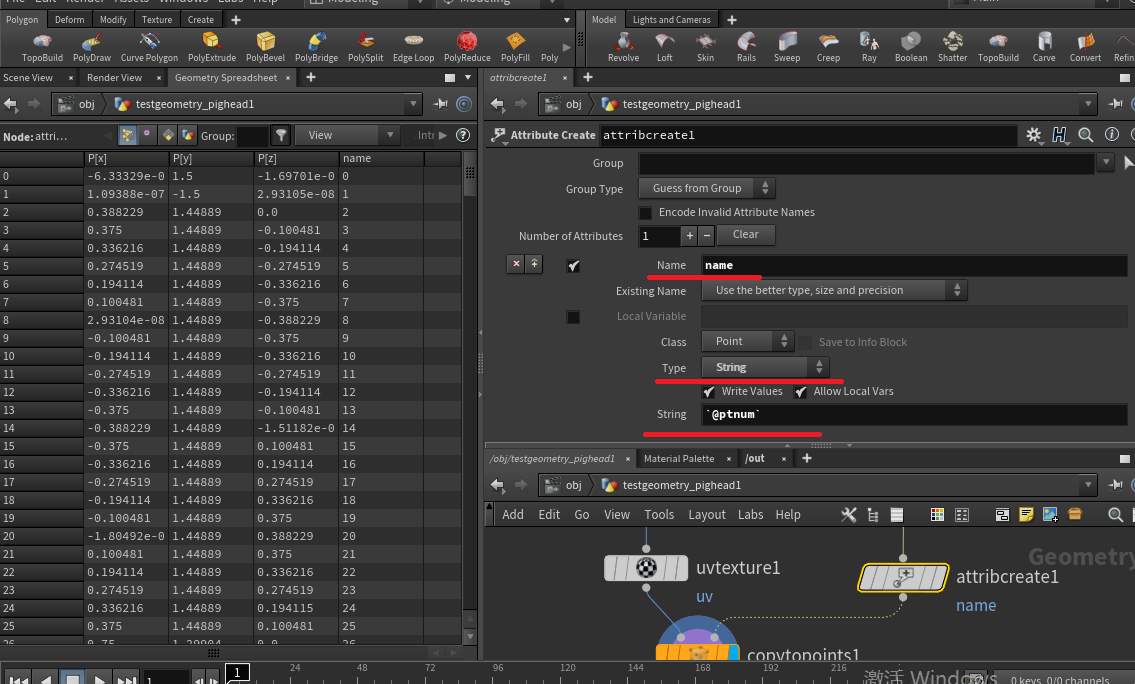

4.attribcreate这里这么写，使用@ptnum作为其name属性

PS: 为什么要用name属性，进pivotpainter节点查看发现也是写死的。这个属性似乎可用作随机值等信息。

5.最后添加unreal_pivotpainter，Mode设置为PivotPainter1.0，左侧连接模型，右侧连接锚点数据。
（因为左侧每一个box都是从右侧顶点中创建出来，两者匹配）

6.因为PivotPainter1.0没有额外贴图，直接将模型传入UE5，参考内容示例 PivotPainter场景的材质球学习和使用即可。

---

参考：

https://www.sidefx.com/tutorials/game-tools-pivot-painter/

https://qiita.com/Muteriku/items/857e02ac746b091a73f3

https://sidefxlabs.artstation.com/projects/wJmoEg
