首先感谢@hankern

学习链接https://blog.youkuaiyun.com/hankern/article/details/83933900



继续调试下去

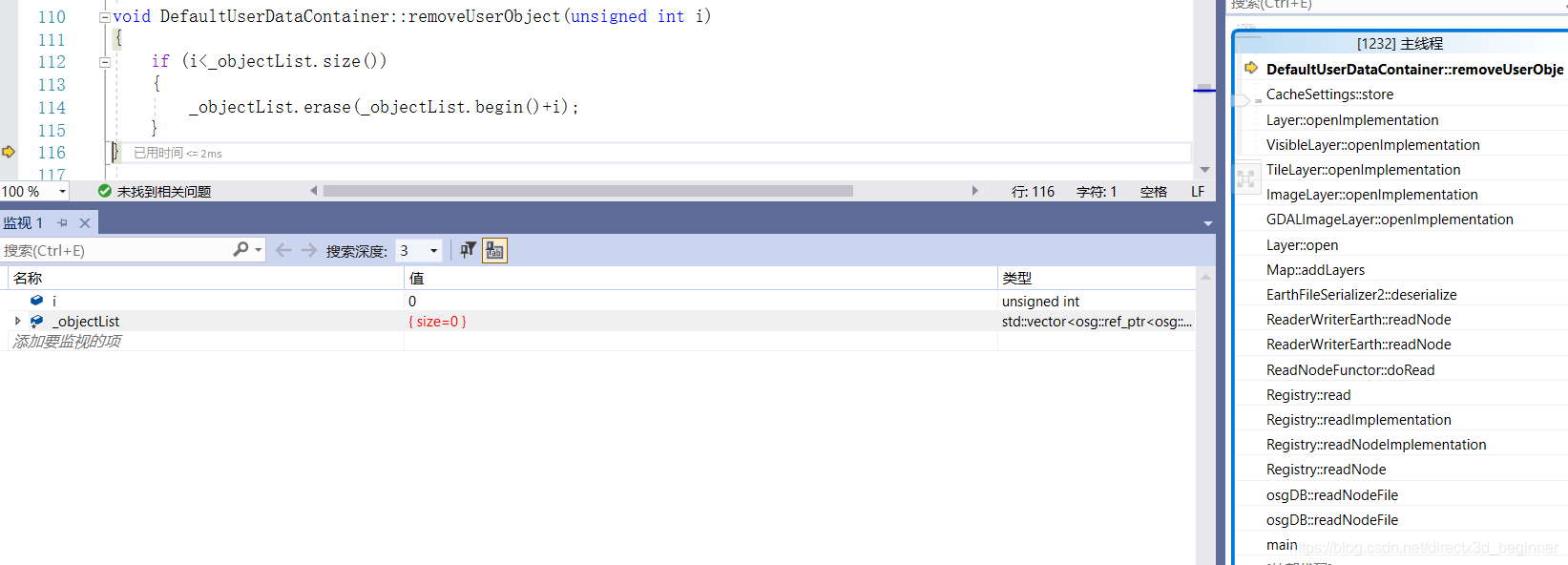

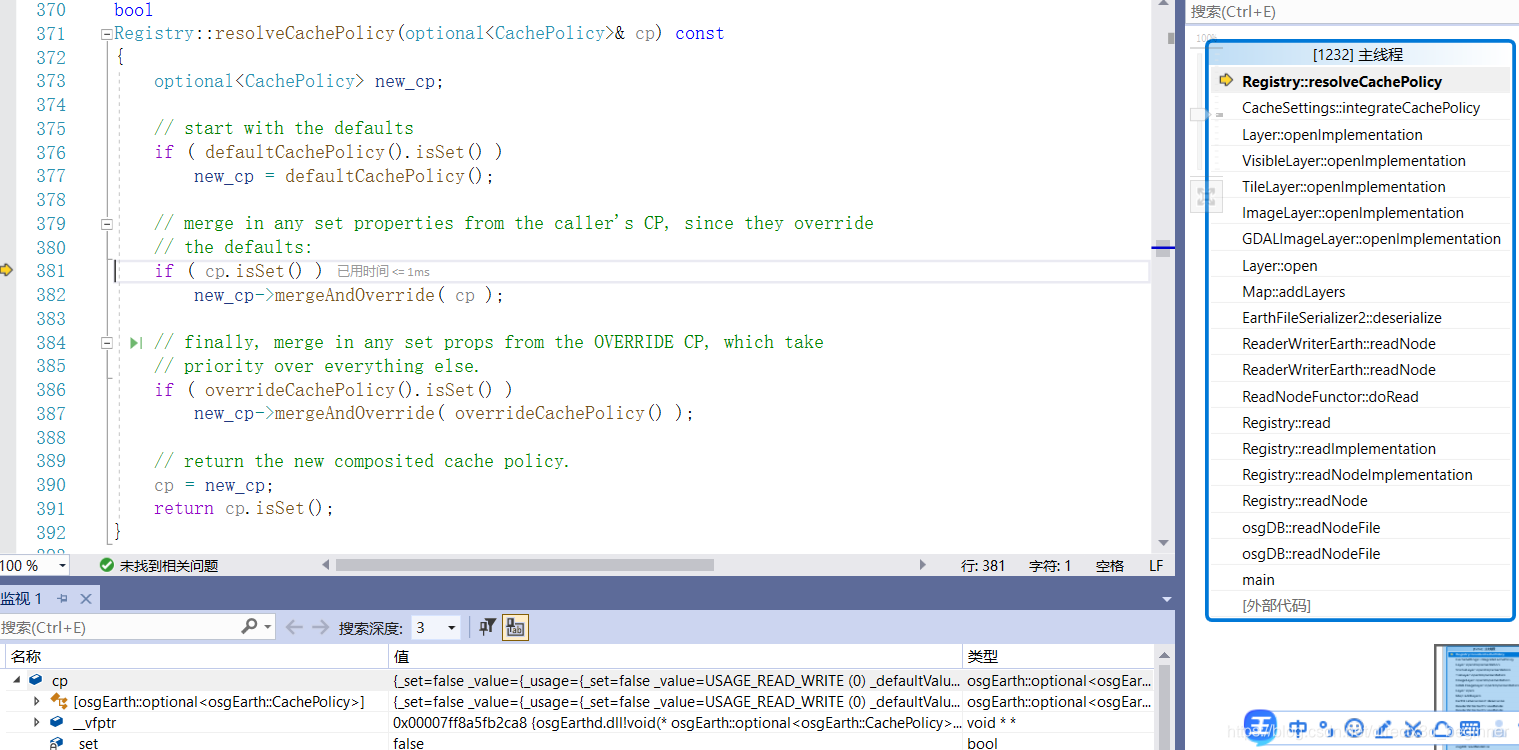

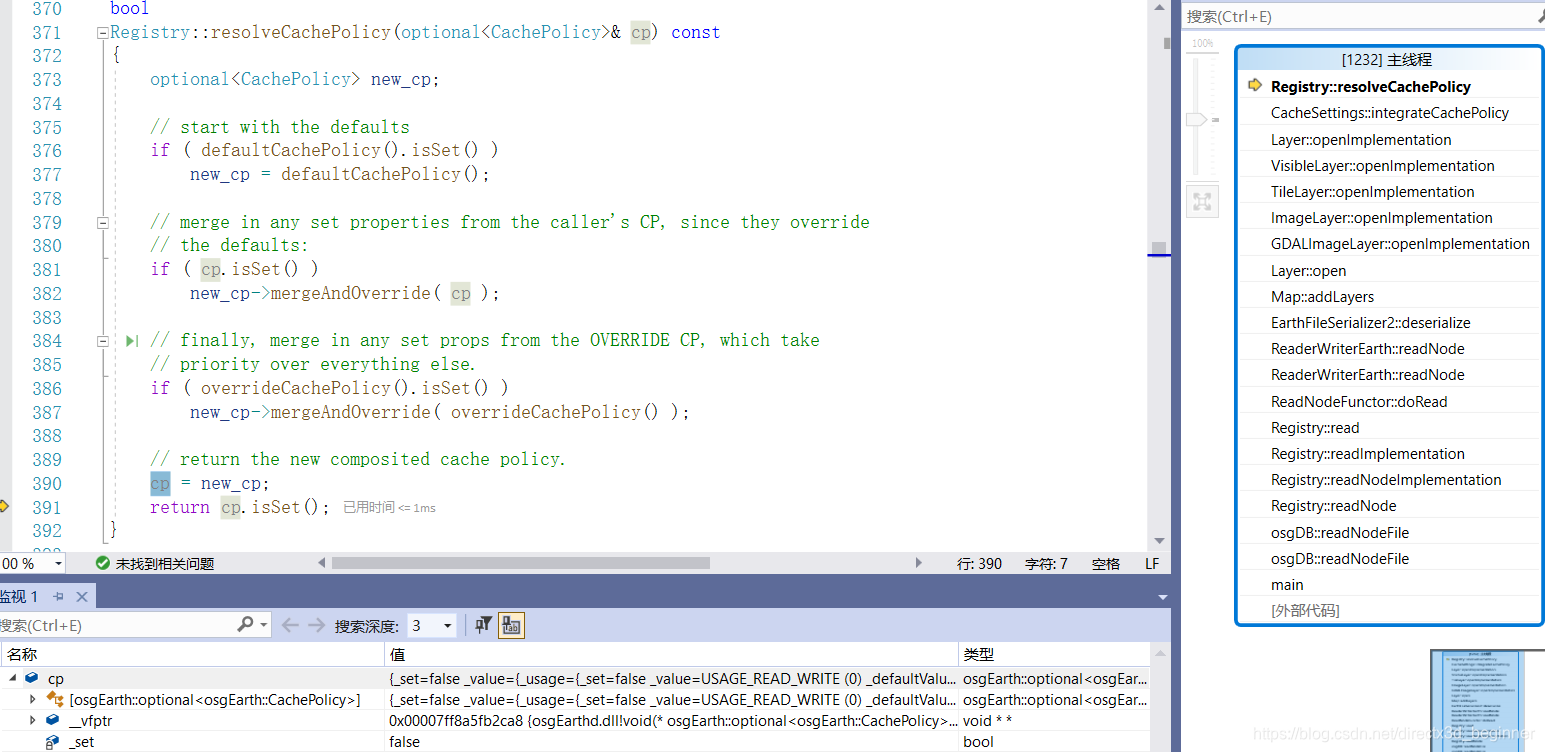

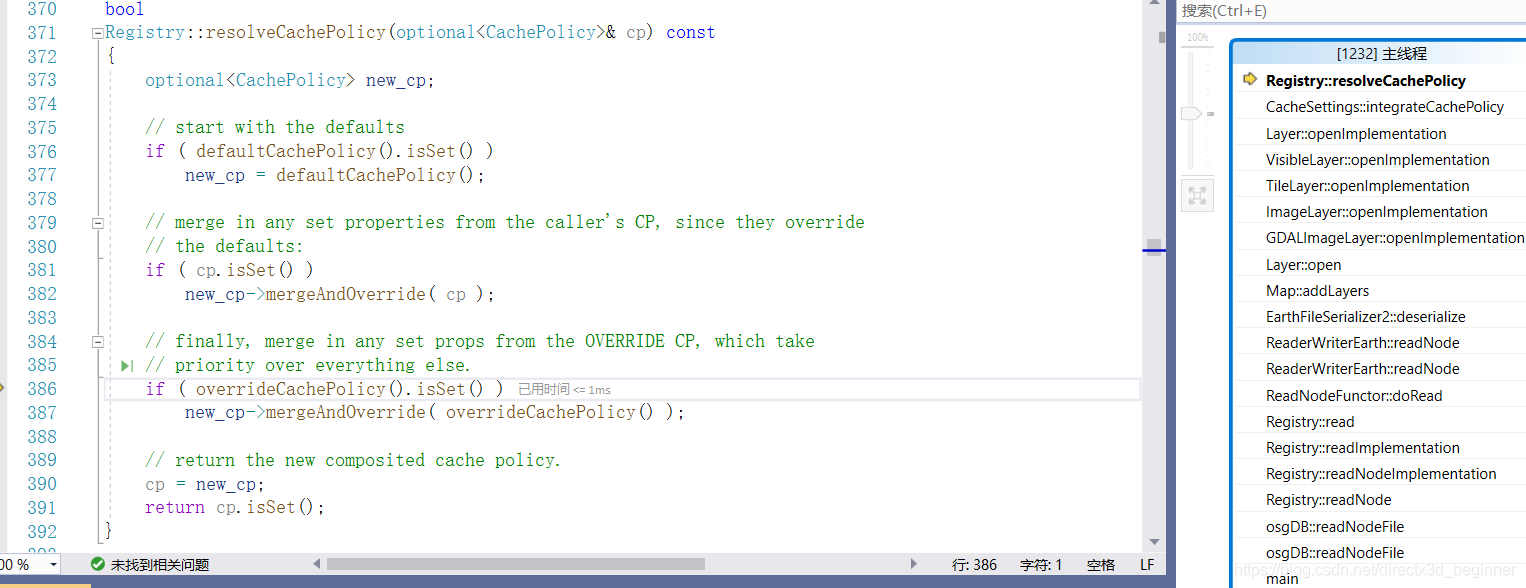

可知，layer hints啥也没merge到，只是新建了一个CachePolicy.

继续向下调试,下一个options的merge



这个options也没merge成

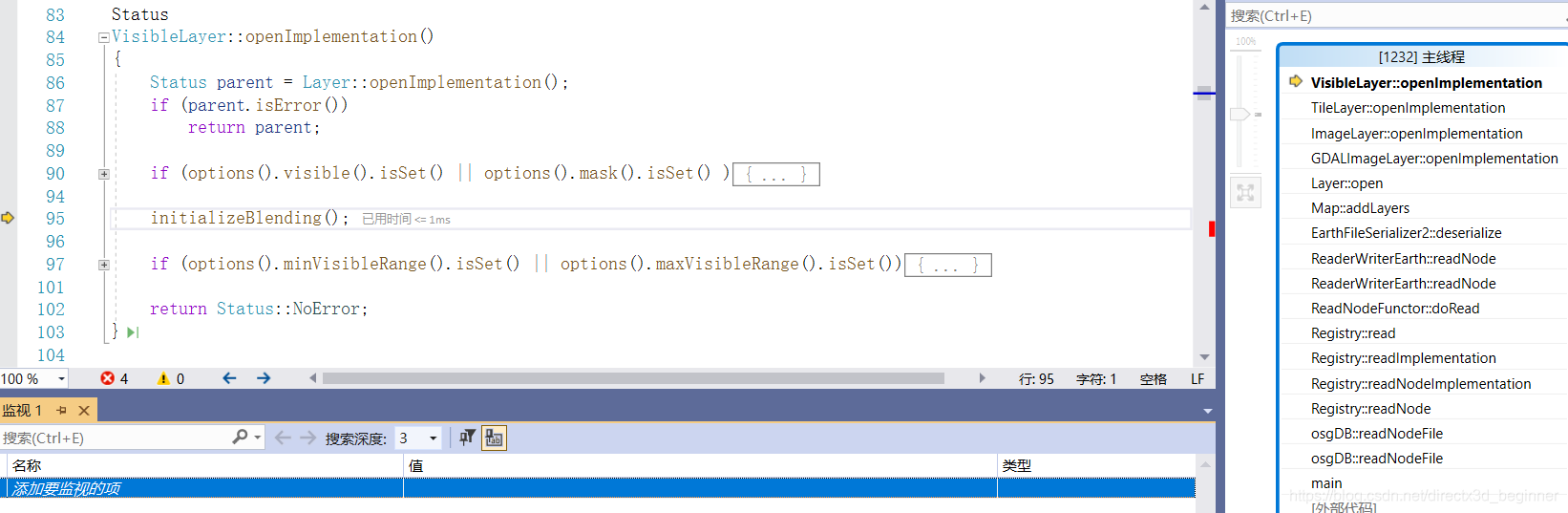

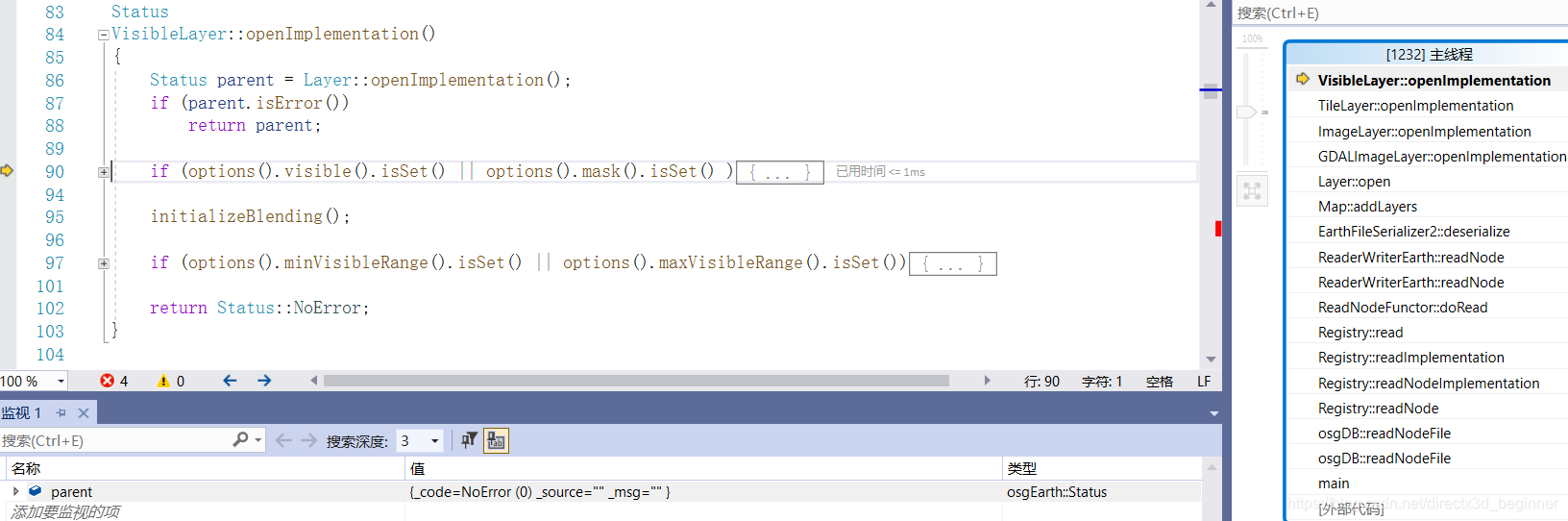

返回到子类VisibleLayer，no error

接下来初始化混合了

在Stateset里传递shader变量，这次学了一招。

说明一言不合就通过stateset传递shader参数和program

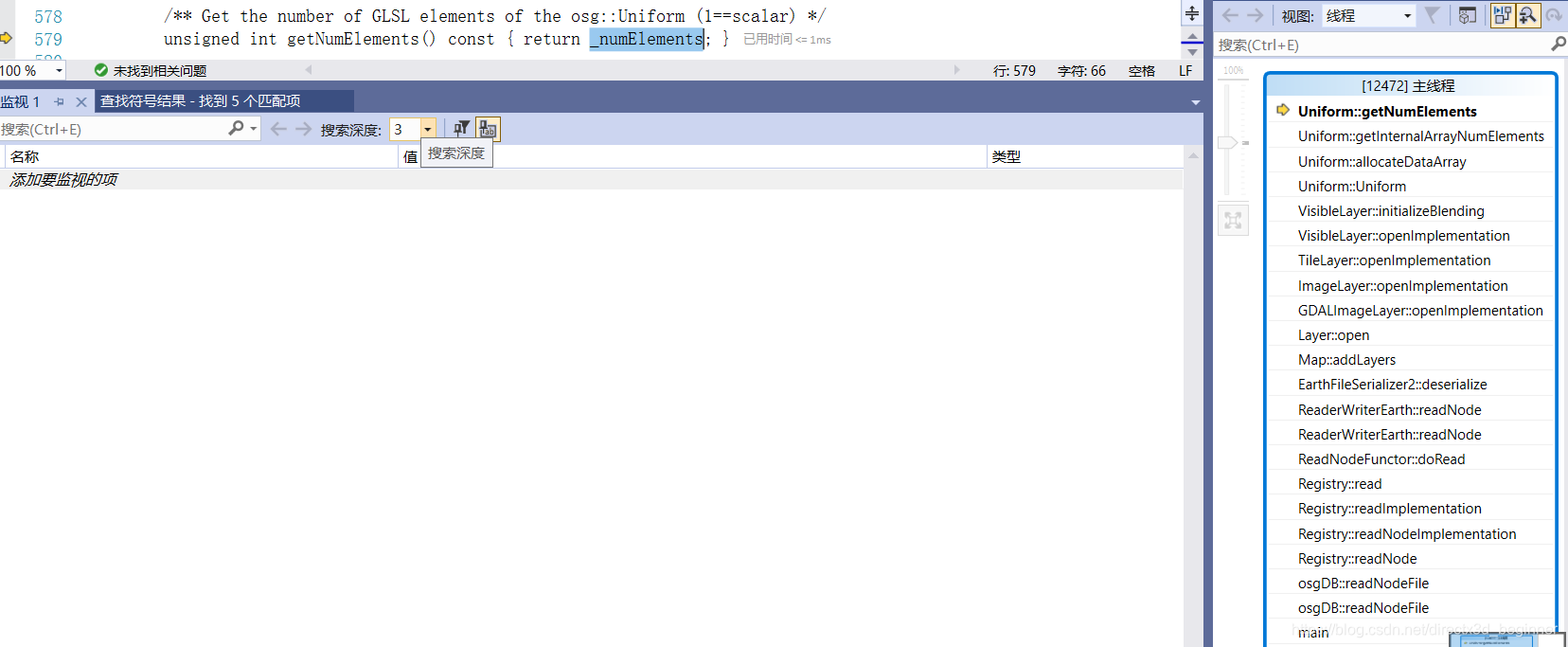

其实这个getNameID（）函数，就是预先查找或者将<uniform名称，id>插入集合中，再返回id

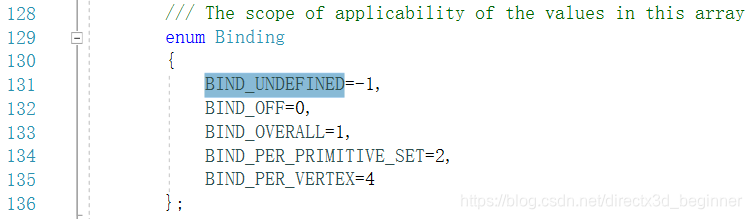

上面几个数组不能存在，存在就不能分配内存了



uniform拜stateset为义父。可以多个义父。

这里Uniform的更新回调和事件回调均为空

delta_update和delta_event也均为0

传完uniform参数后，该传program给stateset了，所以说，osg是支持shader的,有些人说不支持可编程管线，只有一个原因，那就是不会用。当然，我现在也不怎么会用。ue炫是因为天然支持Pbr.



先到这里吧，
