目标：（一二七）中问题214

主要存在三个地方：

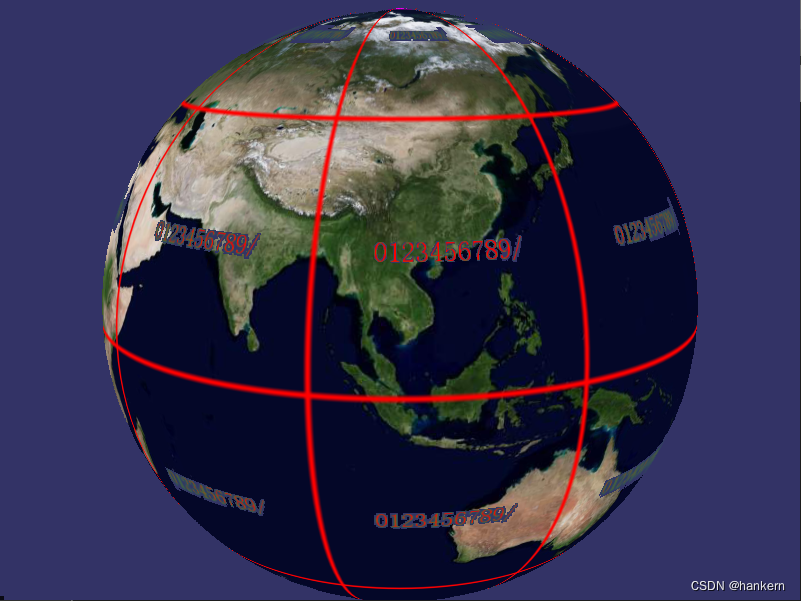

一是map的type属性，可取两个值geocentric、projected，前者用于三维显示，后者用于二维显示；

二是map的options属性的srs，可以取spherical-mercator world-mercator wgs84 plate-carre，用于设置显示的投影方式，可以根据显示需要随意设置；

三是影像和高层图层属性的srs，可以取spherical-mercator world-mercator wgs84 plate-carre，用于设置图层图源自身的投影方式，不可以随意设置，一定要与图源保持一致；

需要注意：

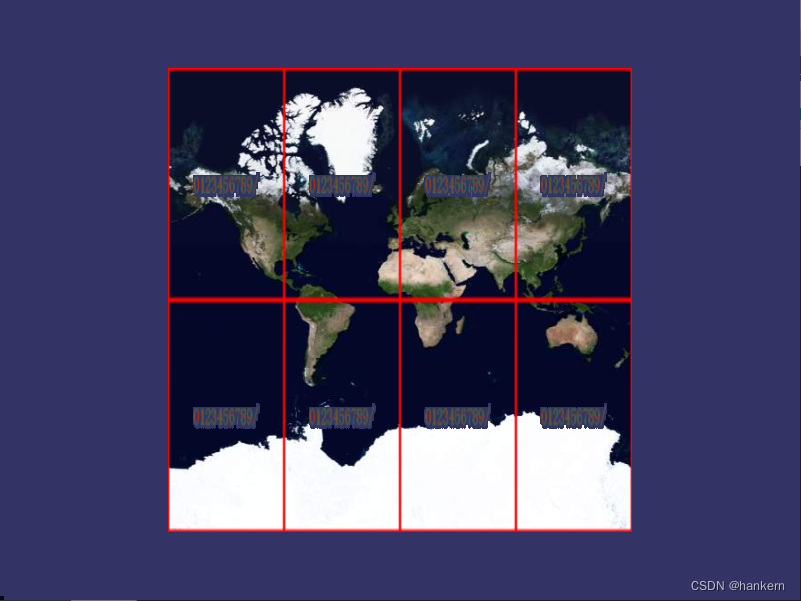

1、墨卡托投影，原点在经纬度0点，呈正方形，边长20037508.342789247632，单位m

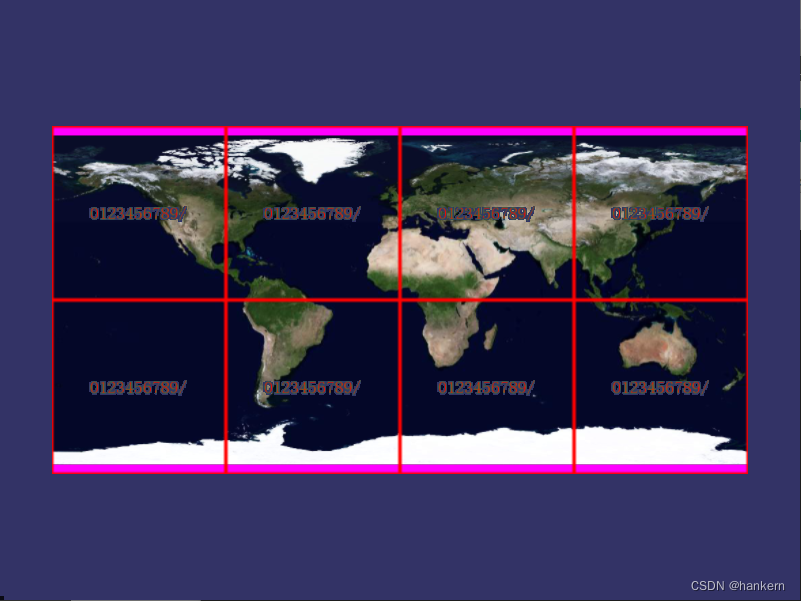

2、wgs84，原点在经纬度0点，呈矩形，边长180*360，单位度

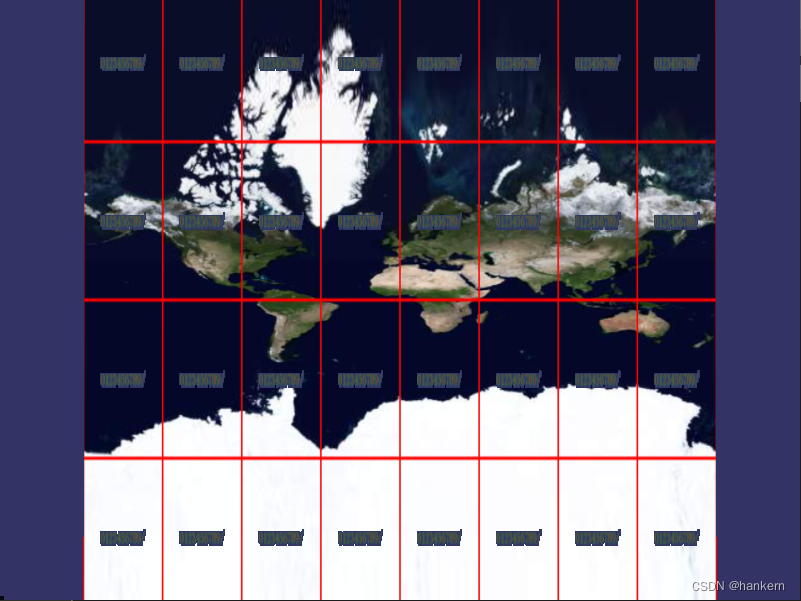

3、rex引擎投影若和图层投影不一致需要做转换（ImageLayer::assembleImage，最终通过gdal库实现GDALReprojectImage）
4、一般不要指定范围，osgearth会自动计算最大范围，如果指定需要按照1、2的单位和范围要求进行指定，否则容易出错。

5、通过3可知，rex创建的每个瓦片的几何图形都是均匀划分的，纹理坐标也是，只是会对图片进行投影变换再做贴图处理。

以高德地图为例：

<map name="MBTiles" type="geocentric" version="2">
		<options>
		  <profile>
          <srs>world-mercator</srs>
          <xmin>-20037508.342789247632</xmin>
          <ymin>-20037508.342789247632</ymin>
          <xmax>20037508.342789247632</xmax>
          <ymax>20037508.342789247632</ymax>
          <num_tiles_wide_at_lod_0>1</num_tiles_wide_at_lod_0>
		  <num_tiles_high_at_lod_0>1</num_tiles_high_at_lod_0>
        </profile>
      <terrain driver="rex" color="#ff00ffff">
      	<vertical_scale>1.0</vertical_scale>
      </terrain>
    </options>
    <image name="gaodeMap" driver="xyz">
        <url>https://webst03.is.autonavi.com/appmaptile?style=6&amp;x={x}&amp;y={y}&amp;z={z}</url>
        <profile>
          <srs>world-mercator</srs>
        	<num_tiles_wide_at_lod_0>1</num_tiles_wide_at_lod_0>
			<num_tiles_high_at_lod_0>1</num_tiles_high_at_lod_0>
        </profile>
	  </image>
</map>
