【Verilog基础】卡诺图化简要点总结

已于 2022-08-07 22:44:45 修改
阅读量1.1k 收藏
点赞数 1
CC 4.0 BY-SA版权
分类专栏： # Verilog基础(含数电基础) 文章标签： Verilog 数字IC
于 2022-07-11 10:05:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/125715955
本文概述了卡诺图化简在Verilog数字集成电路设计中的重要性，强调了最小项的定义和特性。通过三个真题示例，详细解释了如何使用卡诺图进行逻辑函数的化简，帮助读者掌握这一理论知识。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

理论

重要知识点

  • 卡诺图中，每个方格是一个 最小项，相邻方格的最小项只有 1 位不同。（所以顺序一般是00 01 11 01）
  • n 个变量的逻辑函数，有 2^n 个最小项，对应卡诺图 2^n 个方格
  • 最小项：包含了所有逻辑变量，每个变量以原变量或反变量的形式作为一个因子，出现并且只出现一次的乘积项（即与项）。

最小项具备下列性质：

  • 对于任意一个最小项，只有一组变量取值使它的值为1,而变量取其余各组值时，该最小项均为0。
  • 任意两个不同的最小项之积恒为0。
  • 变量全部最小项这和恒等于1。

注：圈的个数是2^n，指的是圈内1的数目。

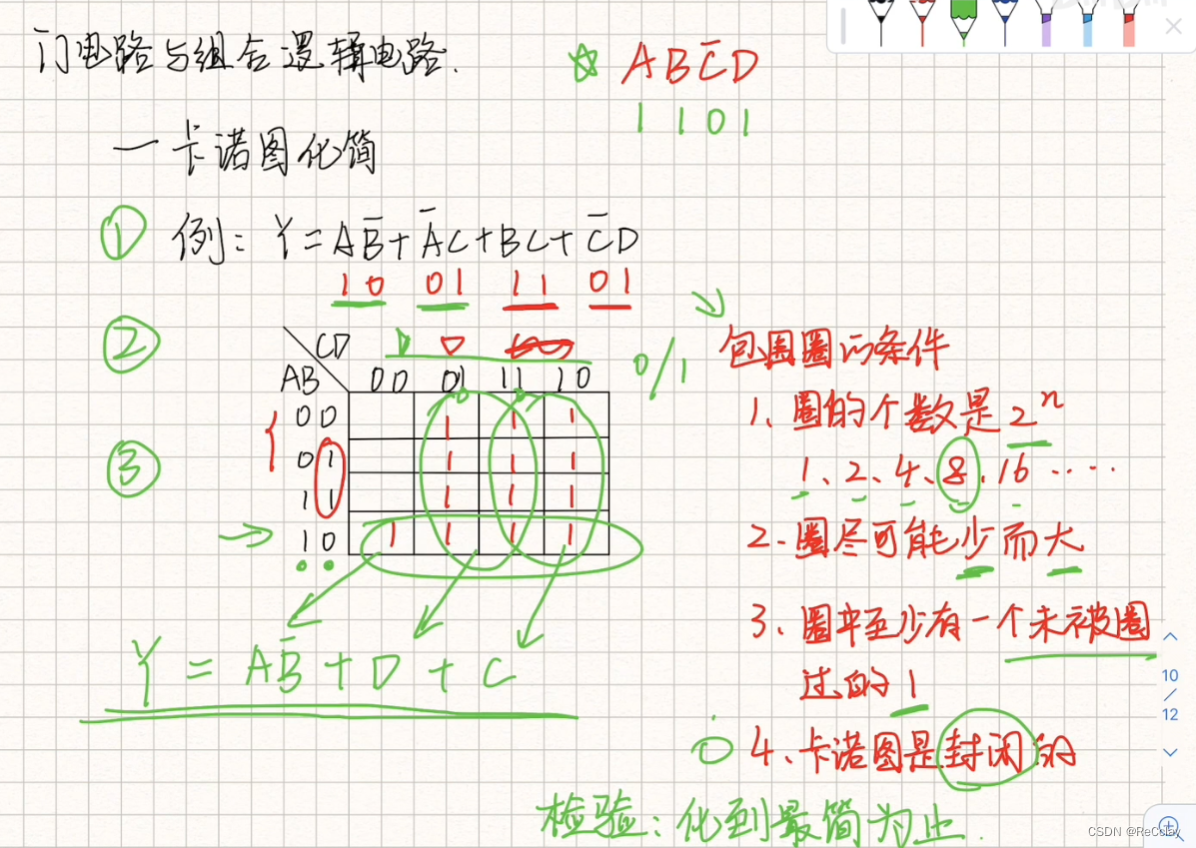

在这里插入图片描述

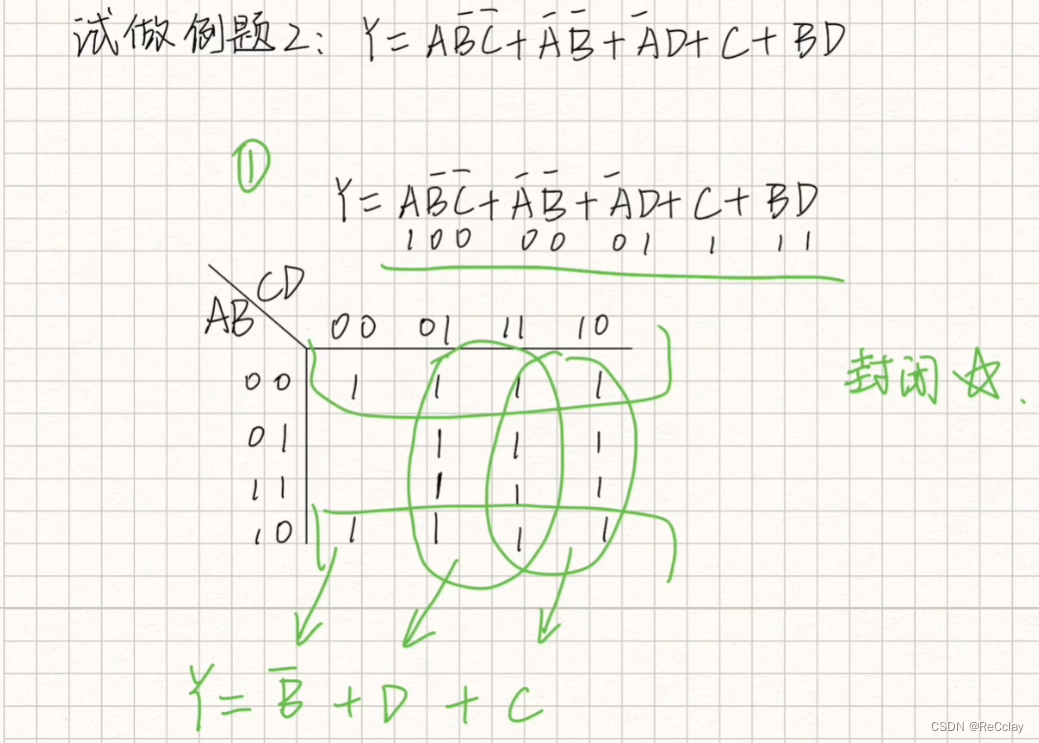

在这里插入图片描述

真题

真题1

化简 <

了解本专栏 订阅专栏 解锁全文
