4.4 单管放大电路的频率响应



4.4 单管放大电路的频率响应

引言

在本节中,我们将探讨单管放大电路的频率响应。通过利用晶体管和场效应管的高频等效模型,可以有效地分析放大电路在不同频率下的表现。我们将以单管共射放大电路为例,详细分析其在低频、中频和高频段的表现及特性。

4.4.1 单管共射放大电路的频率响应

电路结构与等效模型

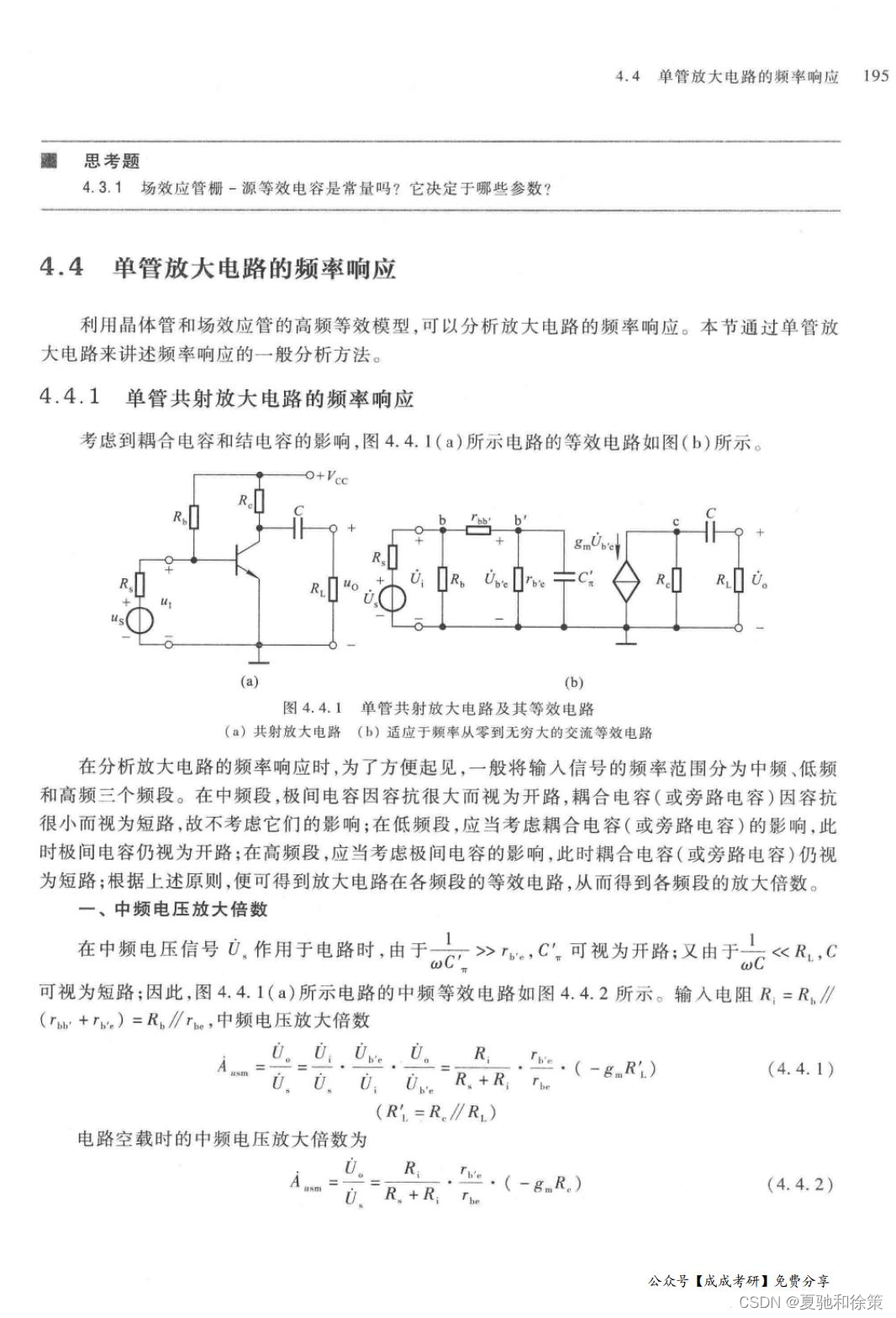

单管共射放大电路是一种常用的放大电路配置。图4.4.1(a)展示了该电路的基本结构,而图4.4.1(b)则是适应于频率从零到无穷大的交流等效电路。在这种配置中,电路包括耦合电容和结电容,这些电容对频率响应有显著影响。

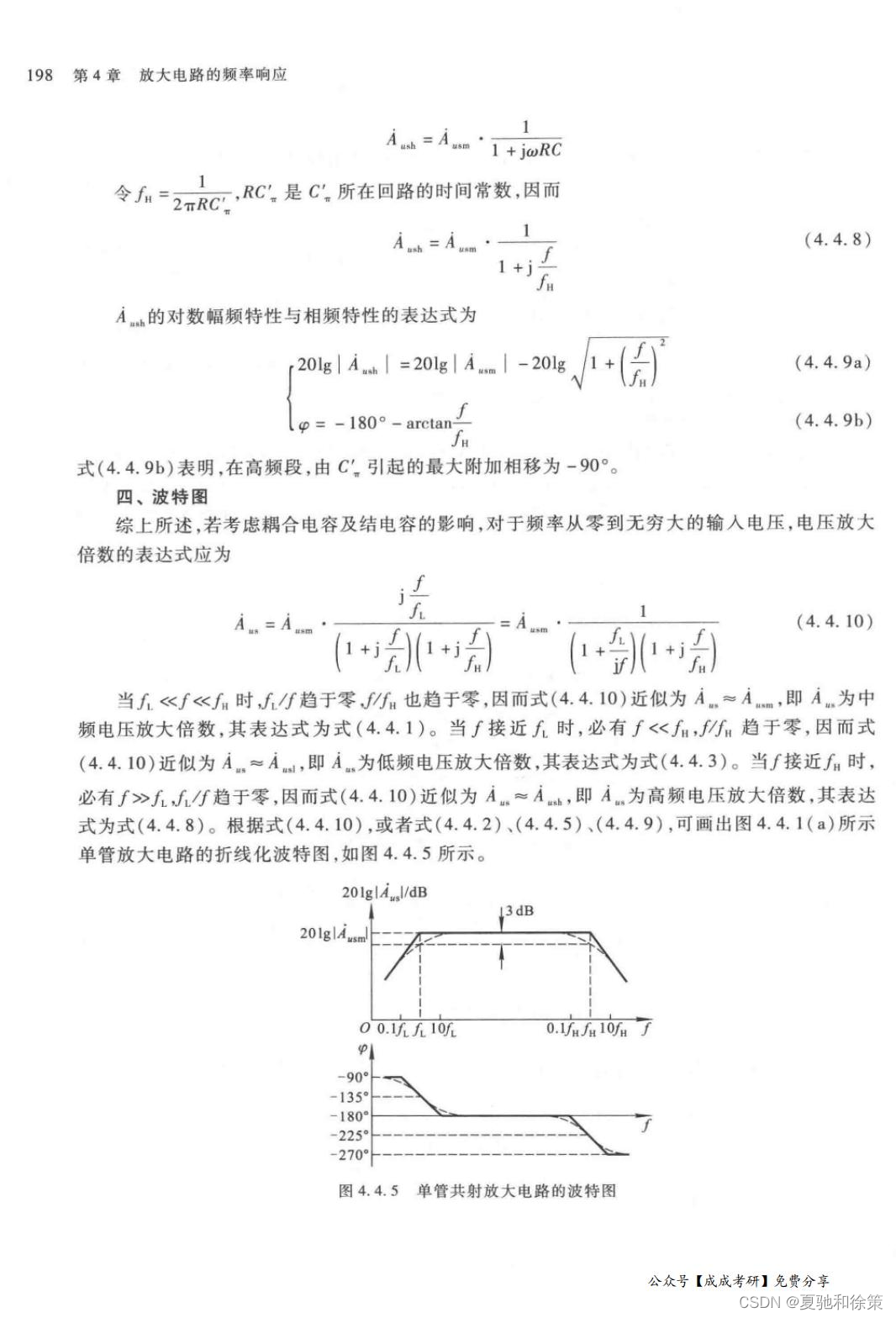

频率响应的分段分析

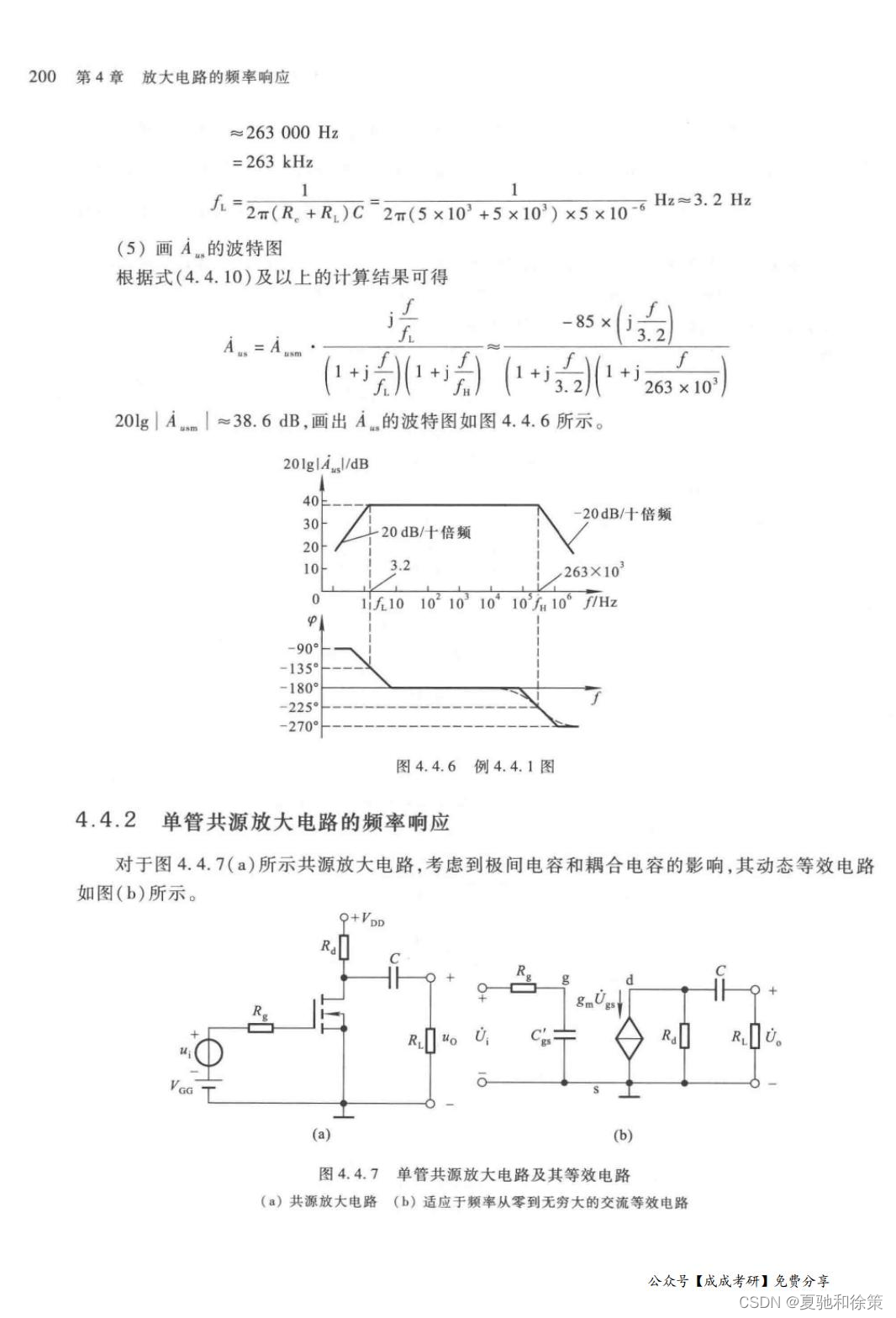

对于放大电路的频率响应分析,通常将输入信号的频率范围分为三个频段:低频、中频和高频。

  • 低频段:在低频段,重要的是考虑耦合电容的影响,因为其容抗在低频下较大,不能忽视。此时,结电容由于容抗很大,通常视为开路。

  • 中频段:中频段通常视为电路分析的理想状态,此时极间电容因容抗很大而视为开路,耦合电容由于容抗很小而视为短路。在这一段,电路的分析相对简单,可以忽略这些电容的影响。

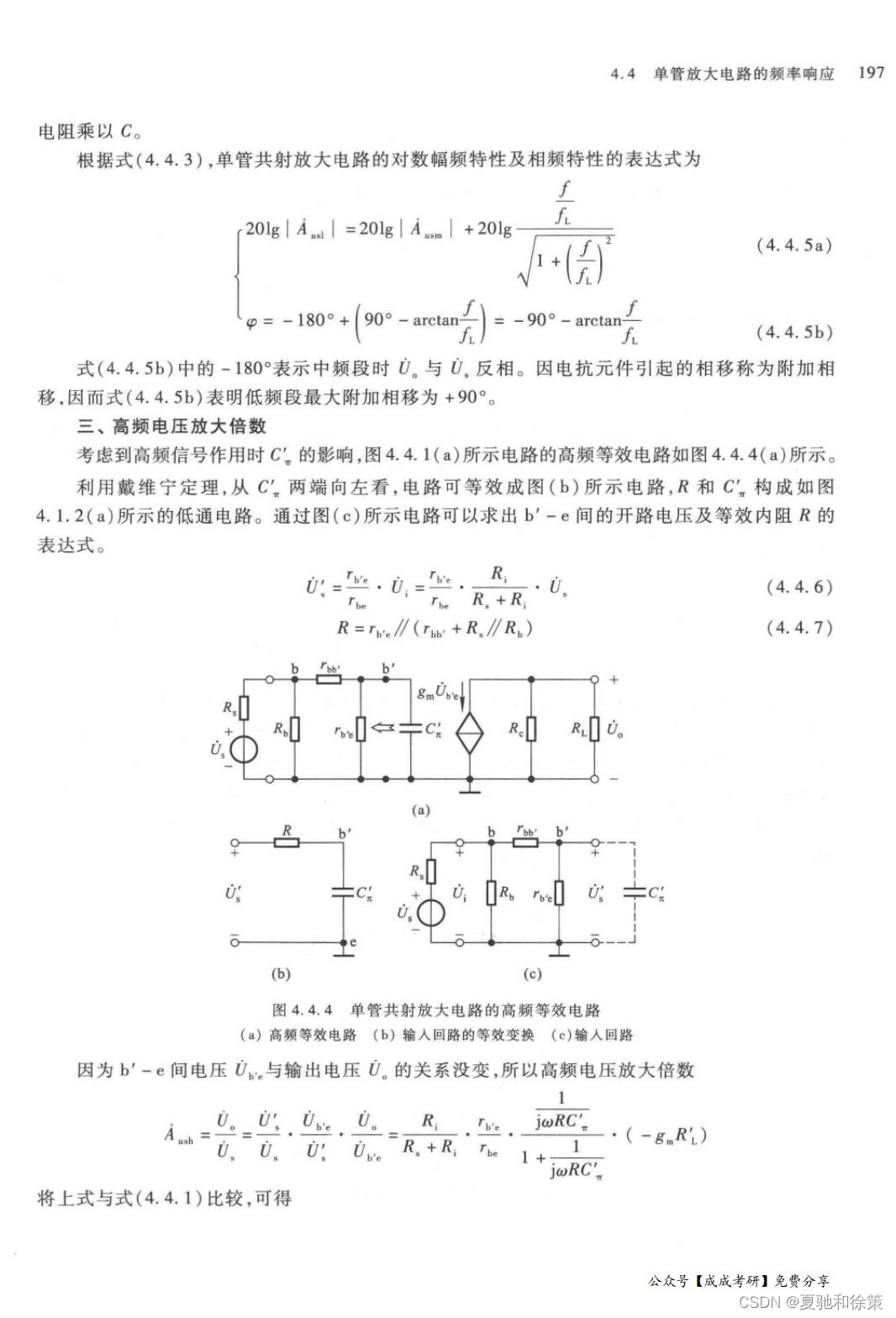

  • 高频段:在高频段,极间电容的影响变得重要,需要在模型中考虑它们,而耦合电容仍然视为短路。

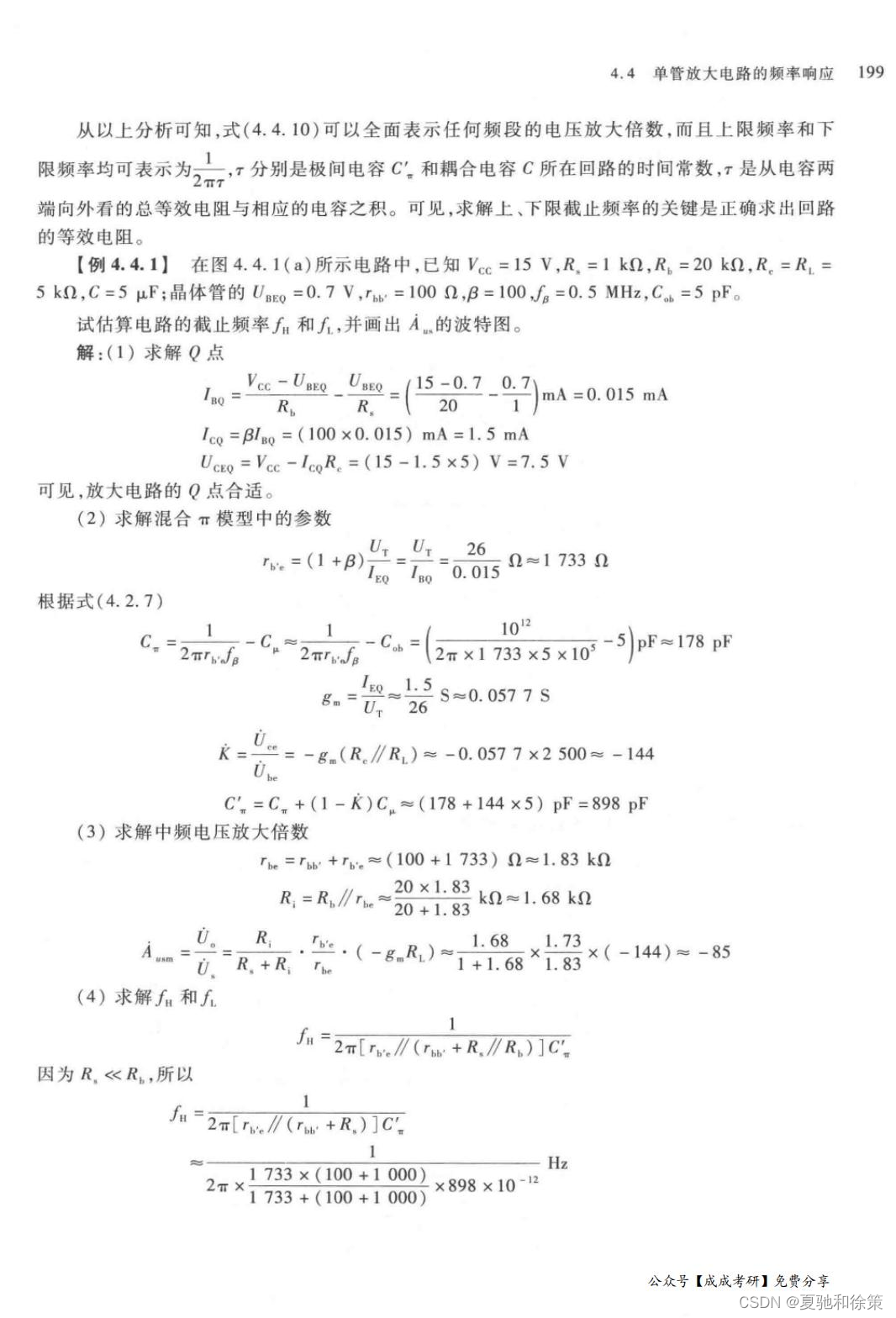

中频电压放大倍数的计算

在中频段,放大电路的等效电路如图4.4.2所示。由于耦合电容可以视为短路,而极间电容视为开路,因此可以采用简化的模型来计算放大倍数。输入电阻可以表示为 𝑅=𝑅in∥(𝑟𝑢𝑤+𝑟𝑦)R=Rin​∥(ruw​+ry​)。中频电压放大倍数 𝐴A 可以用以下公式计算: 𝐴≈−𝑅𝑐𝑅in∥𝑅1A≈−Rin​∥R1​Rc​​ 其中,𝑅𝑐Rc​ 是负载电阻,𝑅inRin​ 和 𝑅1R1​ 分别是输入电阻和耦合电阻。

总结

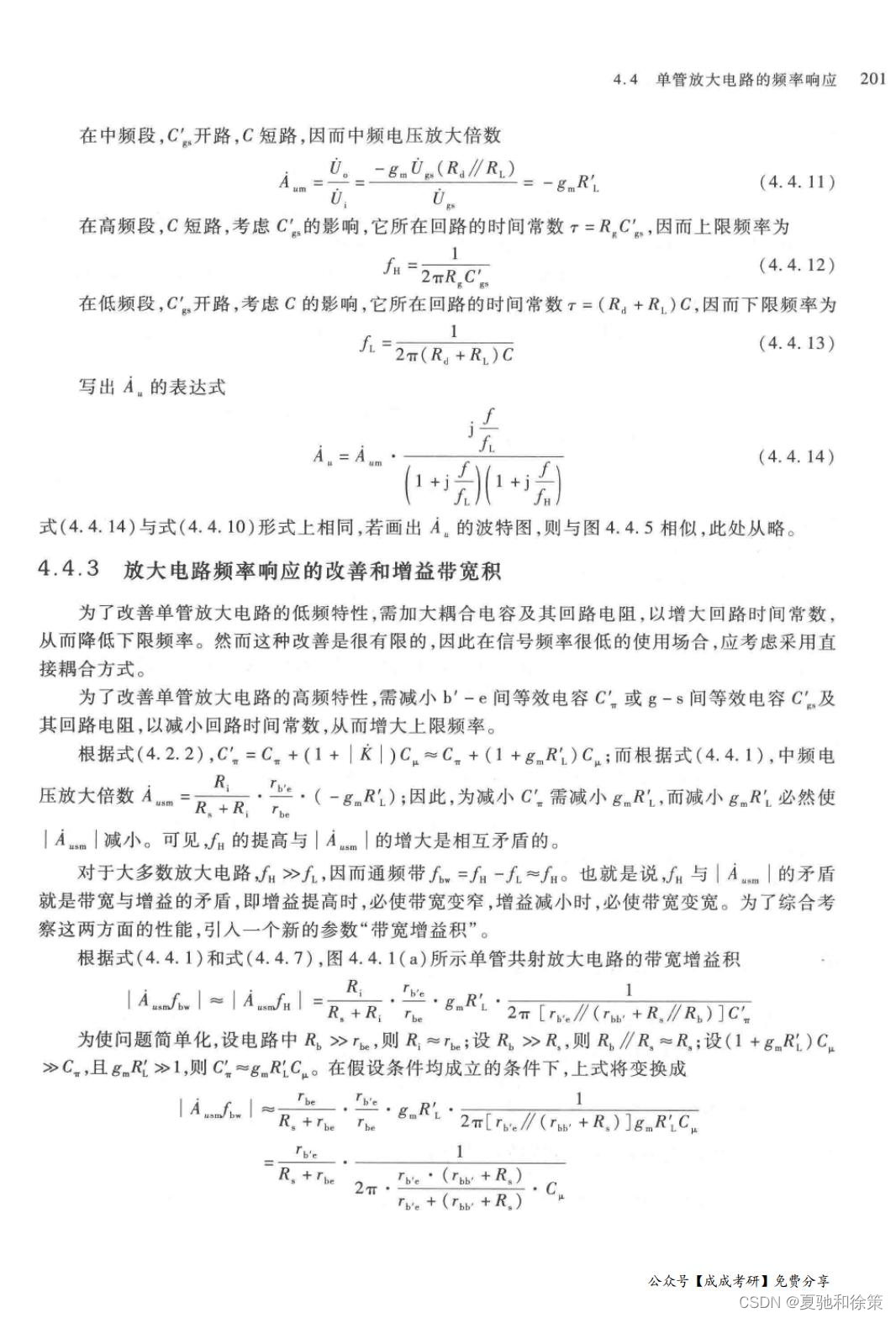

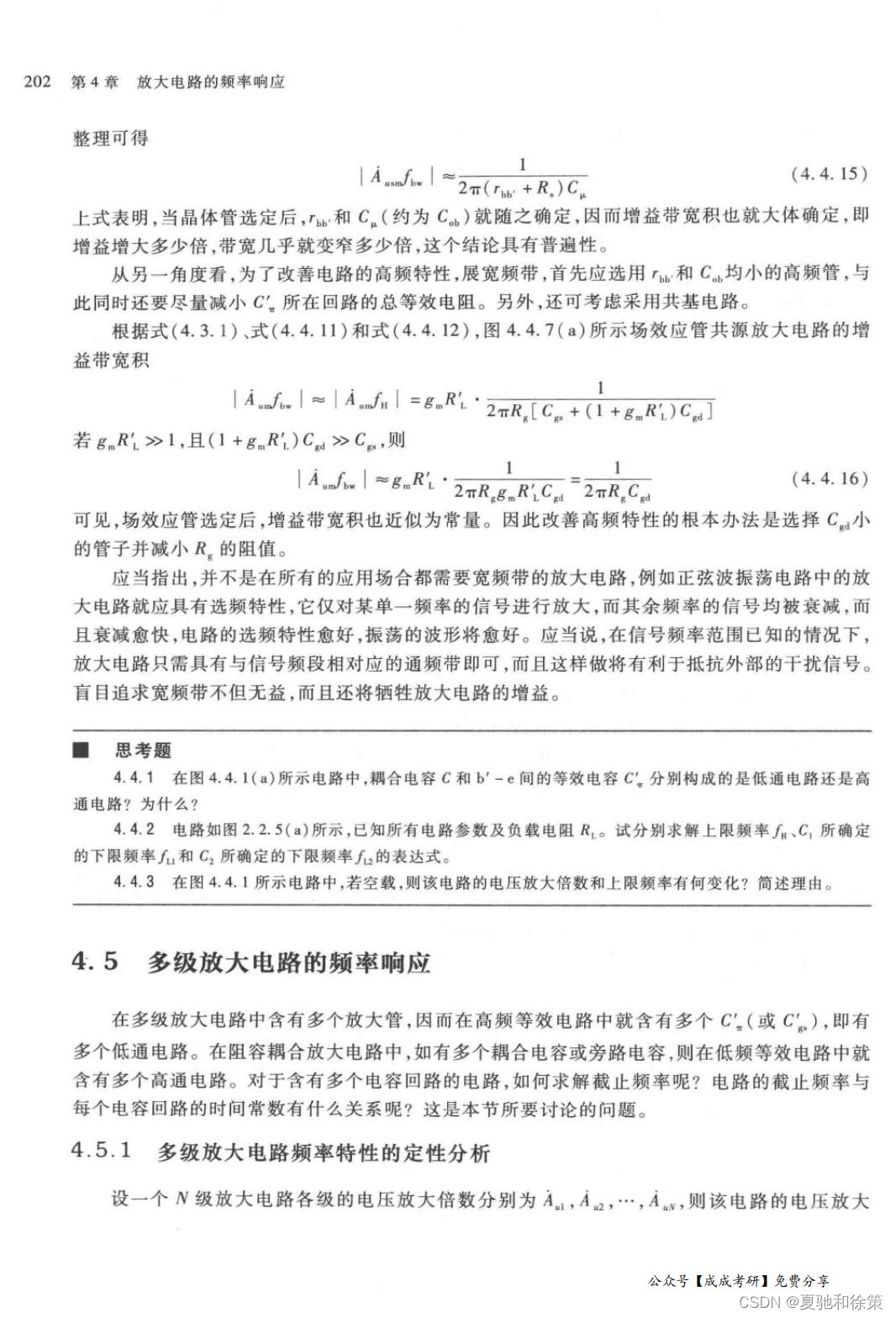

通过上述分析,我们可以明白不同频段对放大电路性能的影响。这种理解对于设计高效的放大电路至关重要,特别是在处理各种信号的传输和放大时。每个频段的分析都有助于优化电路设计,以应对不同的应用需求。通过这种分段方法,设计者可以更精确地预测和调整电路的性能,以满足特定的技术要求。





4.4.2 单管共射放大电路的低频电压放大倍数

低频等效电路分析

在低频应用中,电路的响应受耦合电容 𝐶C 的显著影响。由于耦合电容在低频下的容抗较大,它不能被视为短路,从而在分析时需要特别注意。

低频等效电路

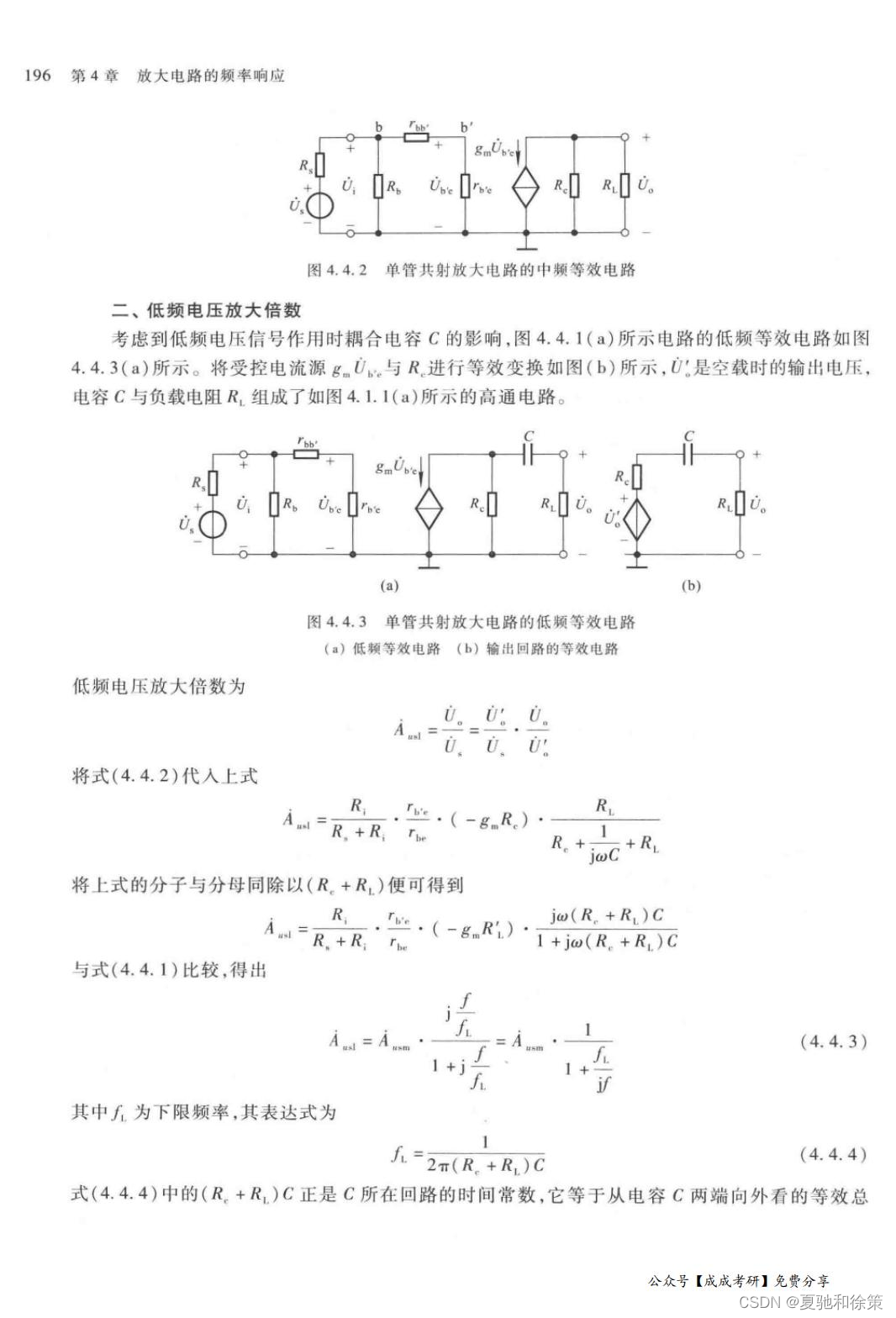

图4.4.3(a)展示了单管共射放大电路的低频等效模型,其中耦合电容 𝐶C 与负载电阻 𝑅𝐿RL​ 一起构成了一个高通滤波电路,这对低频信号的传递和放大有着重要影响。

输出回路的等效变换
