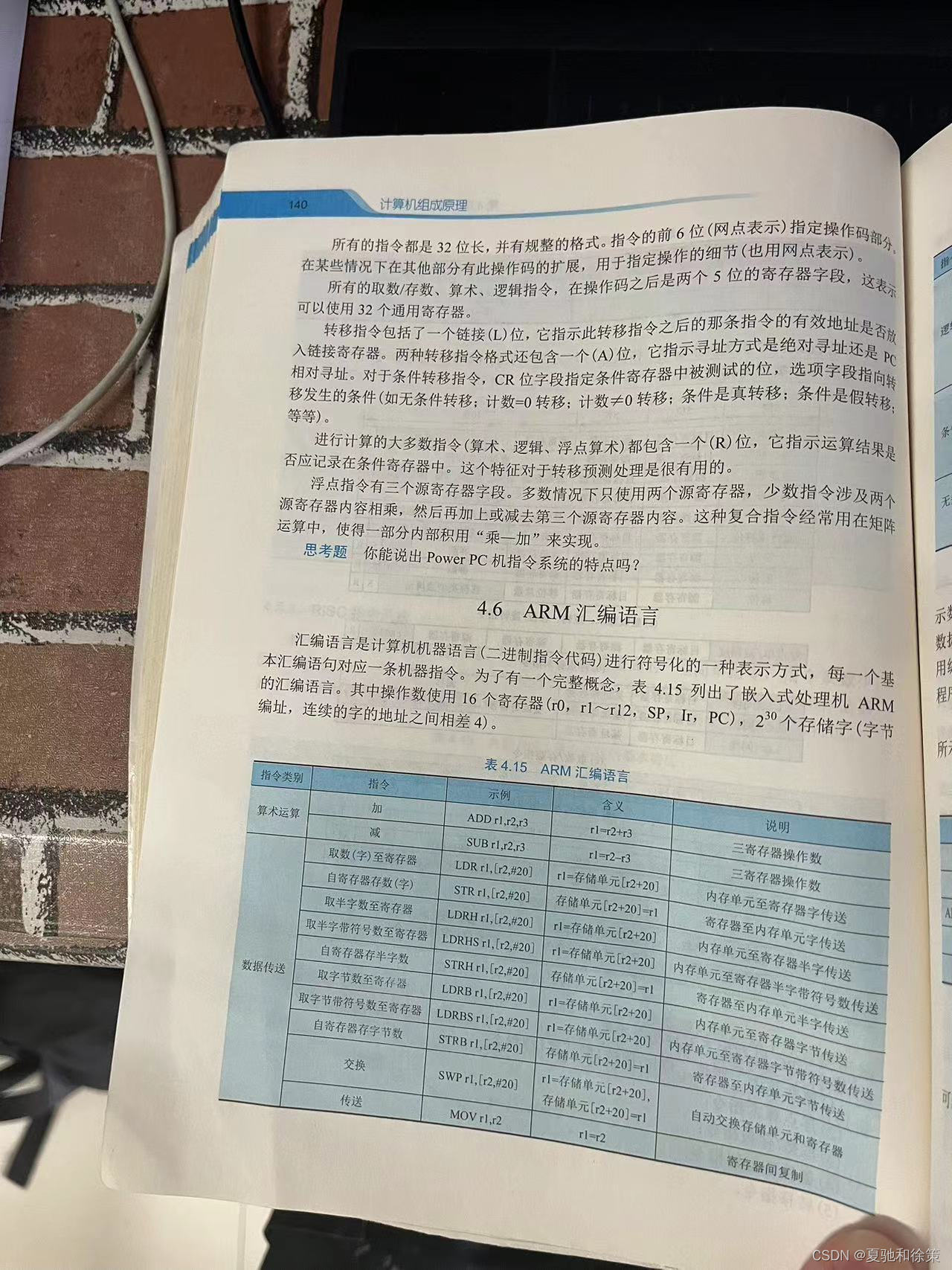

4.6 ARM汇编语言

汇编语言提供了一种更容易理解和编写的方式来表达机器语言。它使用助记符代曹机器指令，为程序员提供了一个更为直观的编程界面。在深入了解ARM架构的汇编语言之前，我们先来了解一下ARM汇编语言的基本组成。

ARM架构是一种广泛使用的32位RISC架构，其汇编语言由一系列富有表达力的指令组成。这些指令操作16个寄存器（r0至r12，栈指针SP，链接寄存器lr，程序计数器PC），并可以操作230个存储字节。

指令概述

ARM汇编语言指令可以大致分为以下几类：

1. 数据处理指令：如ADD（加法）、SUB（减法）等，实现基本的算术运算。
2. 内存访问指令：如LDR（装载）和STR（存储），用于寄存器和内存之间的数据传输。
3. 分支指令：如B（分支）和BL（带链接的分支），用于控制程序流程。
4. 逻辑指令：如AND、ORR等，进行位运算。
5. 移位指令：如LSL（逻辑左移）和LSR（逻辑右移），对数据进行位移操作。

指令格式和使用

ARM的汇编指令格式具有高度的规范性，允许编译器和汇编器有效地解析。指令通常包括操作码、目的寄存器、源寄存器和可选的立即数或偏移量。例如，指令 ADD r1, r2, r3 将寄存器 r2 和 r3 的值相加，结果存入 r1。

汇编语言中的操作数通常通过寄存器来访问，使用了简化的寻址模式，比如直接寻址、间接寻址、立即数寻址等。这些模式减少了指令的复杂性，使得执行更加高效。

编程实例

ARM汇编的一个典型用例是在嵌入式系统中进行硬件操作，如操作GPIO（通用输入输出）或者进行内存管理。以下是一些基础的ARM汇编指令示例：

• ADD r1, r2, r3：将寄存器r2和r3的值相加，结果存入r1。
• LDR r1, [r2, #20]：从存储器地址r2+20的位置装载字到寄存器r1。
• STR r1, [r2, #20]：将寄存器r1的字存储到存储器地址r2+20的位置。

指令系统的翻译

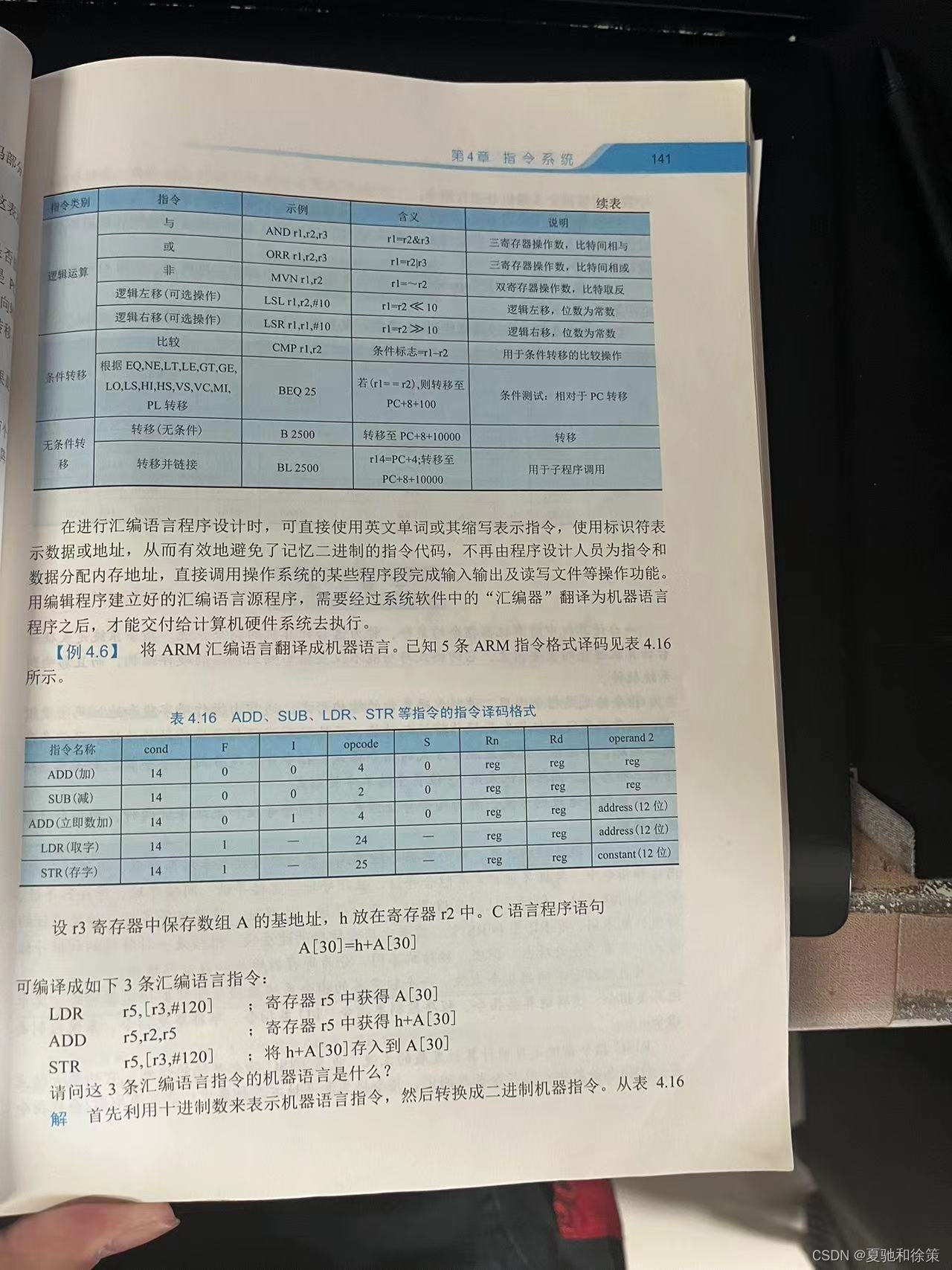

当我们写好ARM汇编语言源程序后，需要使用汇编器将其翻译为机器可执行的二进制代码。例如，将C语言中的数组操作 A[30] = h + A[30] 转换为ARM汇编语言，我们可能会得到以下指令序列：

asmCopy code

LDR r5, [r3, #120] ; 将A[30]的值加载到r5 ADD r5, r2, r5 ; 将h的值与r5相加 STR r5, [r3, #120] ; 将结果存回A[30]

汇编语言的这种直观性使得程序员可以更精确地控制硬件，这在嵌入式系统开发中尤其重要。

总结

ARM汇编语言提供了一种强大的工具集，用以实现精细的硬件控制和优化的程序性能。了解汇编指令及其翻译对于进行低级编程至关重要，尤其是在需要直接硬件操作或者进行严格性能优化的场合。通过学习ARM汇编，开发者可以充分利用ARM架构的特性，编写高效、紧凑的代码来满足严格的性能要求。
