本篇博客详细介绍了如何在CANdelaStudio中创建并编辑CDD文件，以实现UDS诊断中$27服务SecurityAccess的多个SecurityLevel之间的状态跳转，包括新增Session、Security服务以及编辑状态机的过程。

点击返回「UDS/OBD诊断需求编辑工具」

案例背景（共8页精讲）：

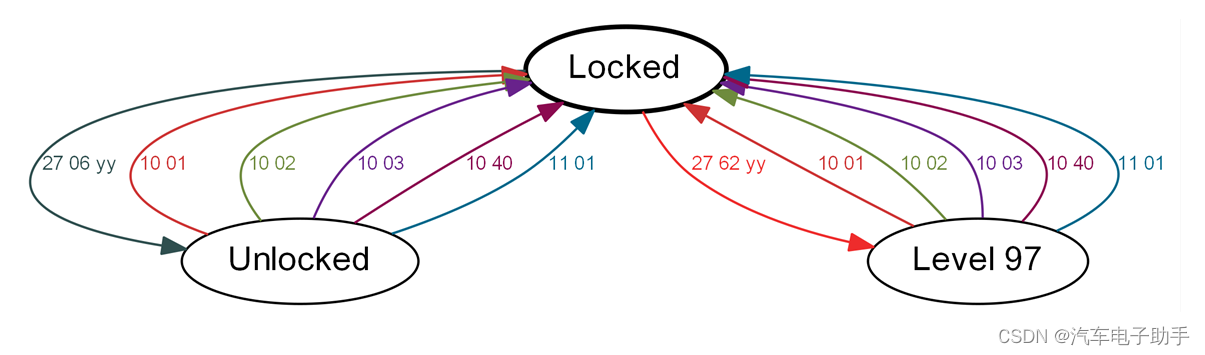

在《【CANdelaStudio编辑CDD】-2.2-给$27服务SecurityAccess创建一个SecurityLevel安全级别并修改SecurityAccess安全访问状态机(UDS诊断)》这篇博文中，介绍了下图的SecurityAccess安全访问状态机：Locked -- > Unlocked；Locked -- > Level 97。假设有一个新的Security：Level 99，按照Locked -- > Level 97 – > Level 99跳转，在CDD诊断描述文件中该如何实现呢？这一篇博文将告诉你。

目录

1 创建一个新的$10服务Session

2 创建一个新的$27服务Security

3 编辑新的Session会话状态机

3.1 为$27服务Sub-function关联合适的Session

4 传统SecurityAccess安全访问状态机的编辑过程

5 基于传统安全访问状态机的变形：多个SecurityLevel之间的跳转
