🔥 内容介绍

一、研究背景与 AscTec Pelican 无人机特性

AscTec Pelican 作为一款经典的专业级四旋翼无人机，广泛应用于科研实验、低空测绘与工业巡检领域。其采用 “十字型” 旋翼布局，具备载荷能力强（最大载荷 500g）、飞行稳定性高、硬件接口丰富（支持多种传感器扩展）等优势，但受限于机械结构与外部环境干扰（如气流、负载变化），需通过高精度控制器实现姿态与位置的稳定控制。

传统 PID 控制器虽能满足基本控制需求，但 AscTec Pelican 在高速飞行或复杂场景下，积分环节易导致 “积分饱和”，引发超调量增大与响应延迟。而 PD 控制器通过比例（P）环节快速跟踪误差、微分（D）环节抑制超调，可在保证响应速度的同时提升控制稳定性，更适配 AscTec Pelican 的动力学特性与应用场景。本研究的核心价值在于：针对 AscTec Pelican 的硬件参数与飞行需求，设计专用 PD 控制器，通过仿真与实测验证其在姿态控制、位置跟踪与抗干扰能力上的性能优势。

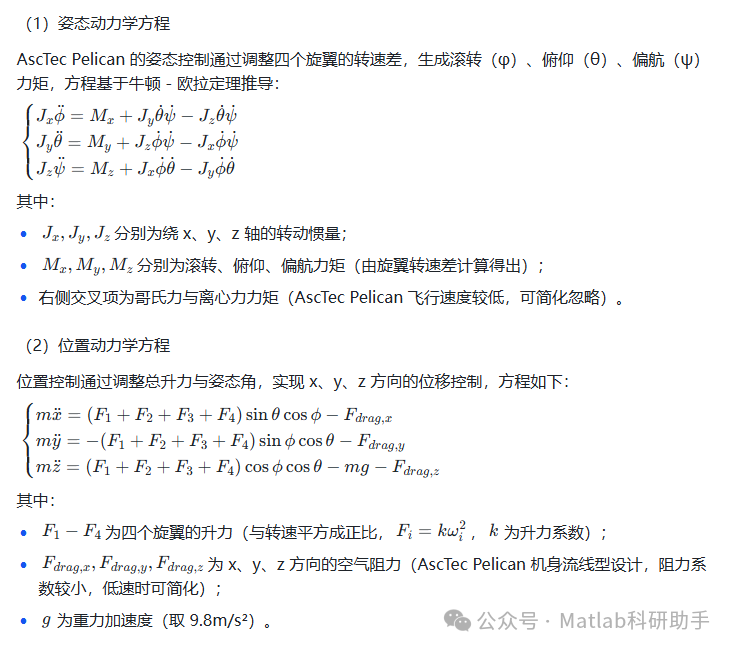

二、AscTec Pelican 四旋翼动力学建模（PD 控制基础）

PD 控制器设计需基于无人机精确的动力学模型，AscTec Pelican 的动力学特性可分解为 “姿态动力学” 与 “位置动力学”，具体建模如下：

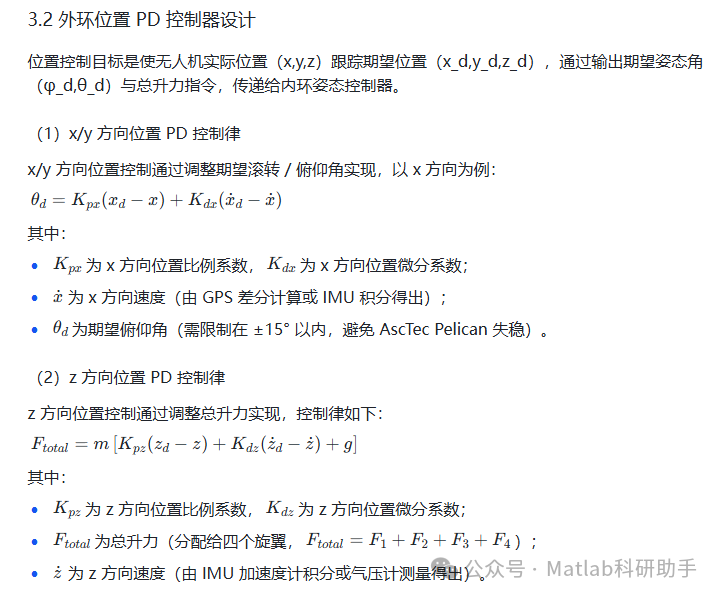

三、AscTec Pelican 的 PD 控制器设计

PD 控制器采用 “串级控制架构”，分为内环姿态 PD 控制器与外环位置 PD 控制器，内环控制周期（200Hz）与 IMU 更新频率一致，外环控制周期（50Hz）与 GPS 更新频率匹配，确保数据同步与控制实时性。

四、AscTec Pelican 实际飞行测试与结果

基于 AscTec Pelican 硬件平台（搭载 PX4 飞控，集成 IMU、GPS、气压计），将设计的 PD 控制器植入飞控固件，开展实际飞行测试，验证仿真结果的有效性。

4.1 测试环境与任务设计

• 测试环境：开阔场地（无遮挡，风速≤2m/s），GPS 信号良好（卫星数量≥12 颗）；

• 测试任务：1. 悬停测试（高度 5m，持续 60s）；2. 水平飞行测试（矩形轨迹，边长 30m，速度 1.5m/s）；3. 抗干扰测试（人工施加轻微外力干扰）。

4.2 实测结果与分析

五、PD 控制器优化方向与注意事项

5.1 优化方向

1. 自适应 PD 控制：针对 AscTec Pelican 负载变化（如挂载相机、传感器），设计自适应参数调节算法（如基于模糊逻辑的 Kp/Kd 动态调整），进一步降低负载变化导致的误差；

1. 微分先行 PD 控制：将微分环节仅作用于反馈信号（而非误差信号），抑制传感器噪声放大问题，提升姿态控制平滑性；

1. 抗饱和 PD 控制：在位置控制器中加入期望姿态角与总升力的限幅环节，避免因控制量饱和导致 AscTec Pelican 失稳（如 φ/θ 限幅 ±12°，总升力限幅≤25N）。

5.2 工程实现注意事项

1. 传感器数据预处理：对 IMU 数据进行卡尔曼滤波，降低噪声干扰；对 GPS 数据进行滑动平均处理，避免定位跳变；

1. 控制周期同步：确保内环（200Hz）与外环（50Hz）控制周期严格同步，避免数据延迟导致的控制滞后；

1. 安全保护机制：加入应急停机功能（如姿态角超出 ±20° 时触发），防止 AscTec Pelican 飞行失控；

1. 参数备份与切换：飞控固件中预留多组 PD 参数（如悬停模式、高速模式），根据飞行任务实时切换，优化控制性能。

六、研究结论

针对 AscTec Pelican 四旋翼无人机设计的串级 PD 控制器，通过内环姿态控制与外环位置控制的协同工作，实现了高精度、高稳定的飞行控制。仿真与实测结果表明：

1. 姿态控制：滚转 / 俯仰稳定时间≤0.3s，偏航误差≤1.5°，满足快速响应与稳定需求；

1. 位置控制：悬停误差≤0.3m，水平轨迹跟踪误差≤0.4m，抗干扰能力强（阵风 / 负载变化下仍保持精度）；

1. 工程实用性：控制器结构简单，参数整定方便，可直接植入 AscTec Pelican 的 PX4 飞控固件，无需额外硬件改造，适用于科研实验与工业应用场景。

后续研究可结合 AscTec Pelican 的扩展接口，加入视觉传感器（如单目相机、激光雷达），实现 PD 控制与视觉导航的融合，进一步提升复杂环境下的控制精度。

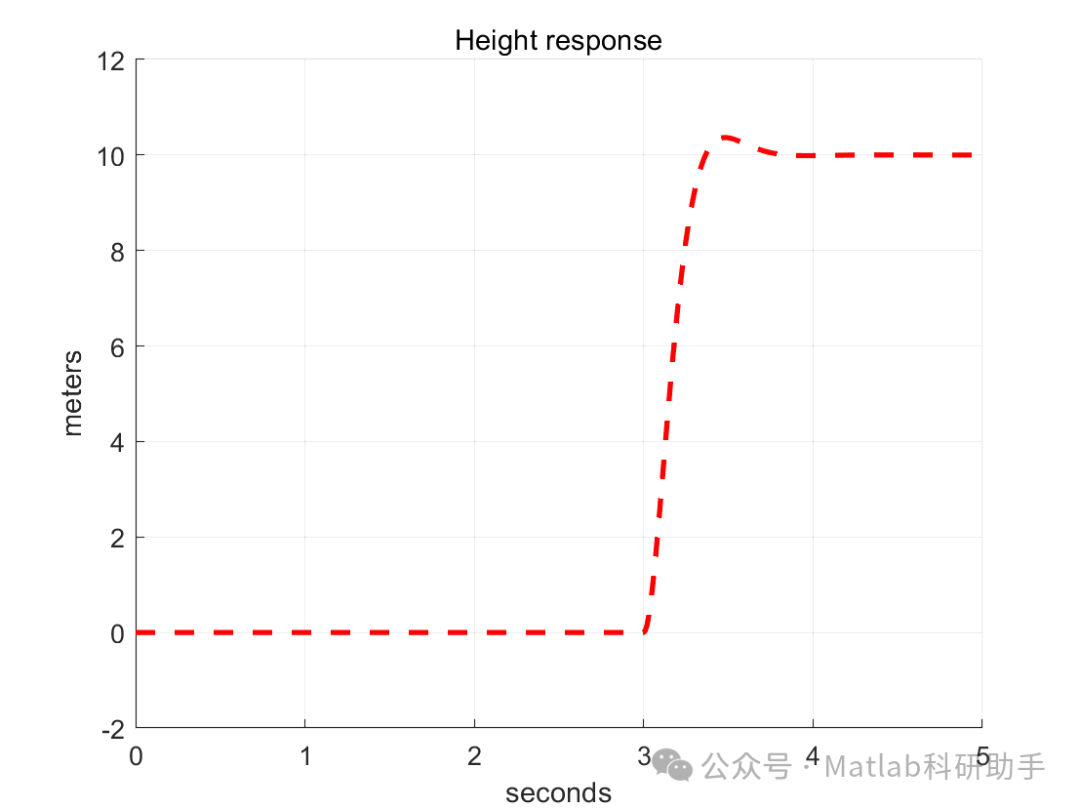

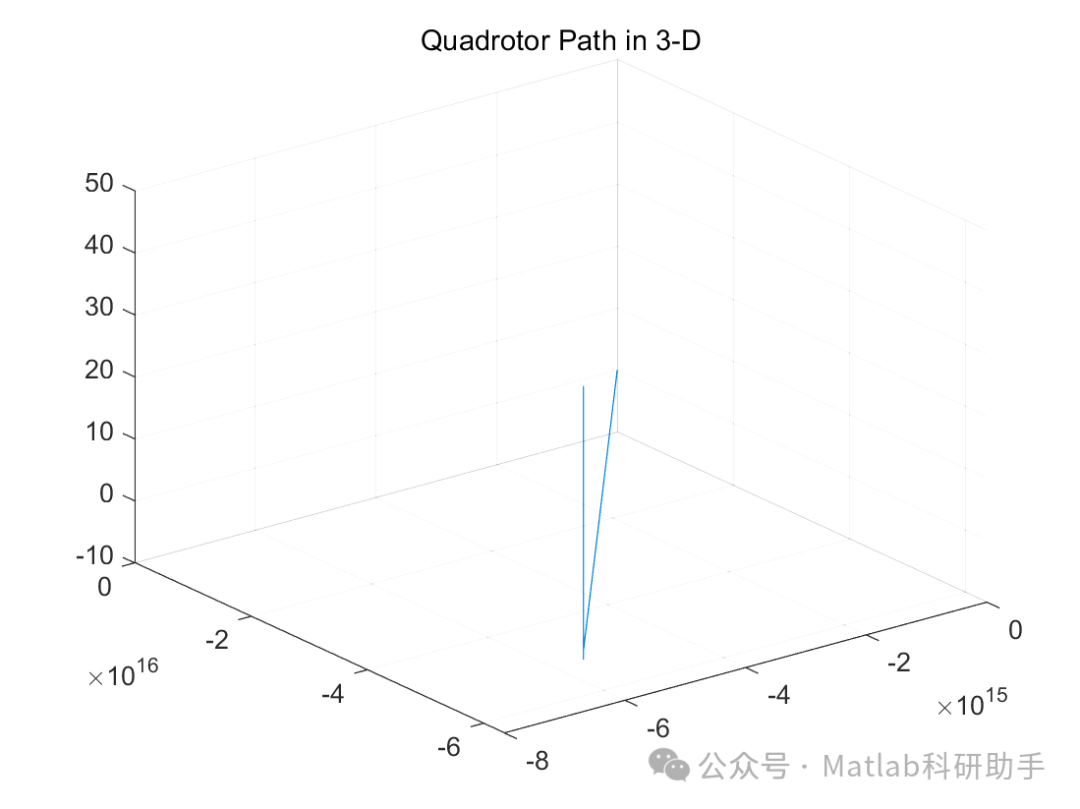

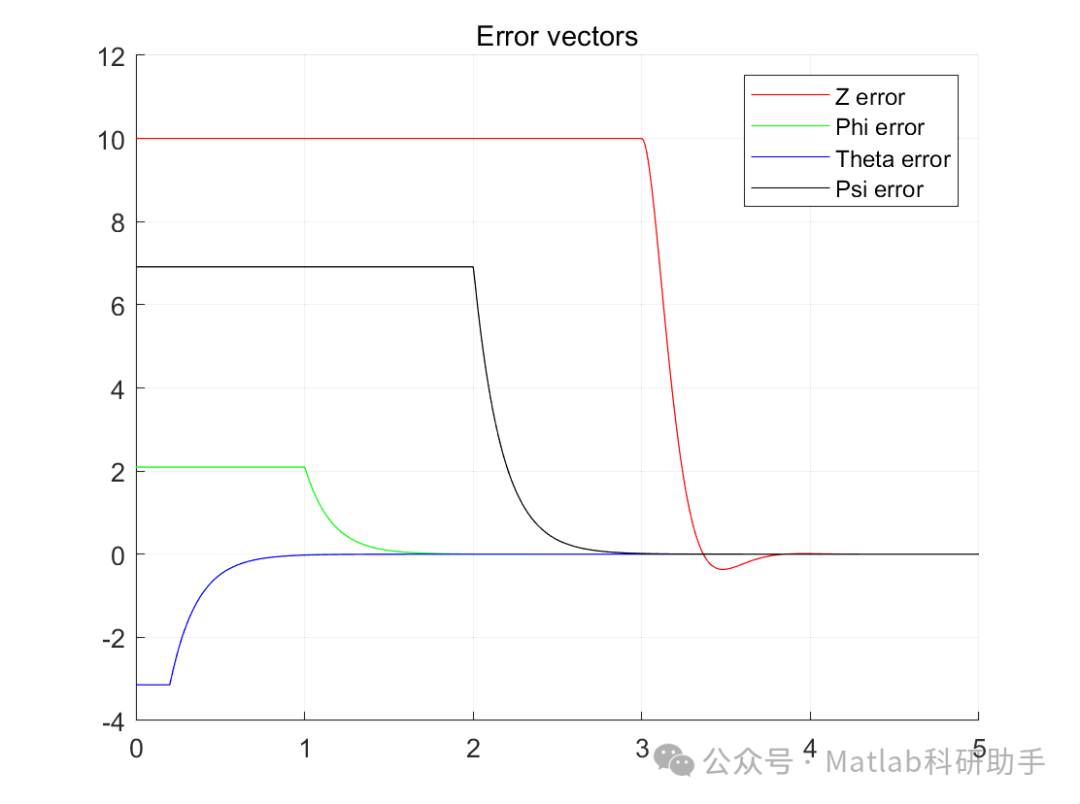

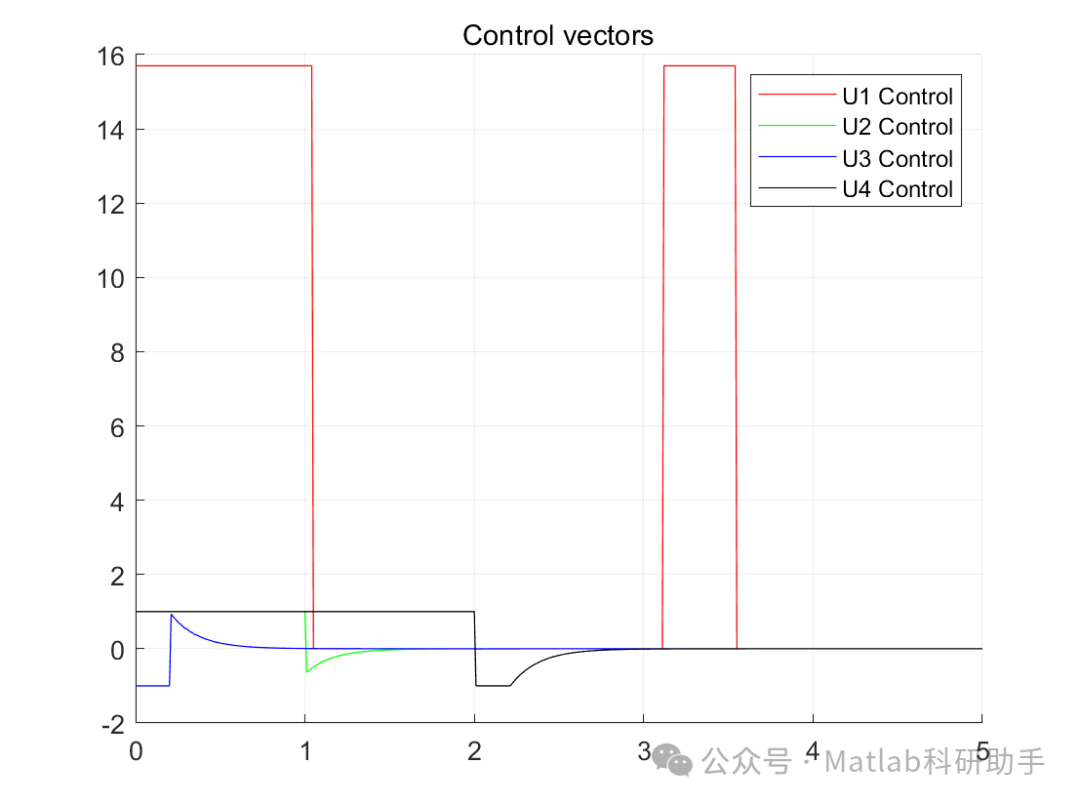

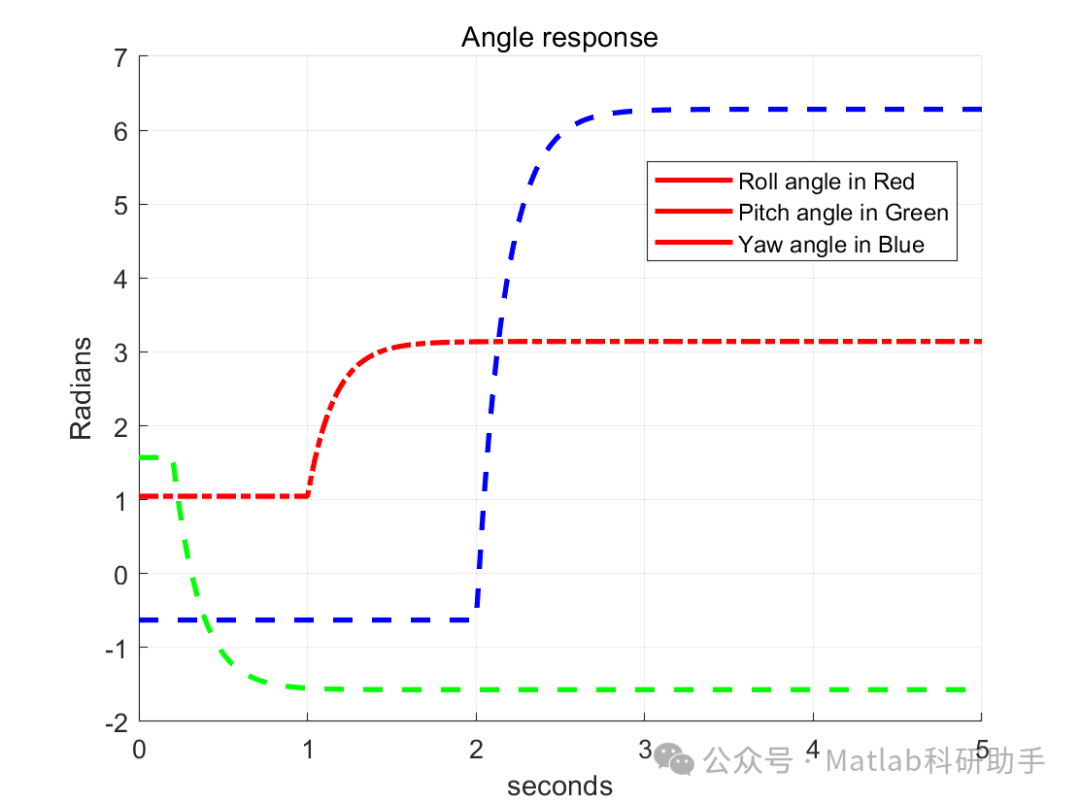

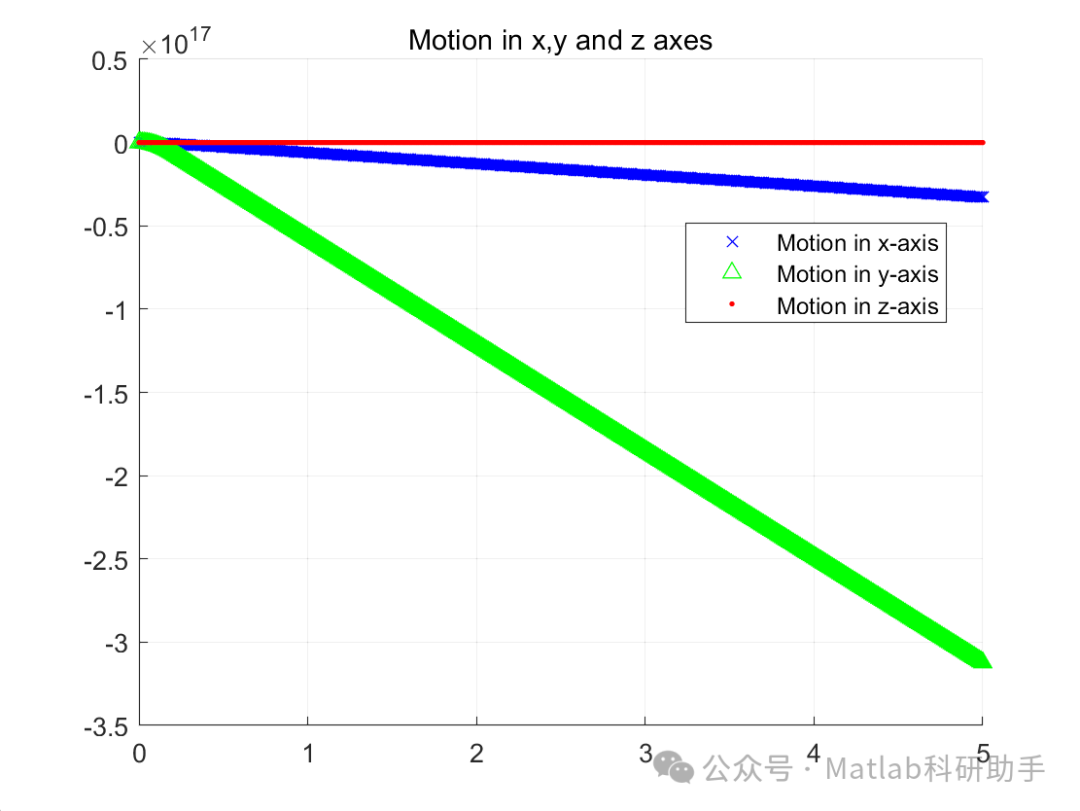

⛳️ 运行结果

🔗 参考文献

[1] 殷强.四旋翼无人机自主控制系统研究[D].天津大学,2011.DOI:10.7666/d.Y2243156.

[2] 韩雨桐.四旋翼无人机飞行控制方法研究[D].东北大学,2014.

[3] 宋宇,宋隽炜.四旋翼无人机的姿态稳定控制器设计仿真[J].计算机仿真, 2017, 34(8):4.DOI:10.3969/j.issn.1006-9348.2017.08.018.

📣 部分代码
