🔥 内容介绍

一、研究背景与仿真环境价值

随着多旋翼无人机在航拍测绘、物流配送、应急救援、电力巡检等领域的规模化应用，其飞行性能、任务适应性与环境鲁棒性面临更高要求。传统无人机仿真环境多存在 “模块耦合度高、动态模拟精度低、环境扩展性差” 等问题 —— 例如，固定的动力学模型难以适配不同旋翼数量（四旋翼、六旋翼、八旋翼）的无人机，单一的环境模型无法模拟风雨、电磁干扰等复杂场景，导致仿真结果与实际飞行偏差较大，难以支撑无人机控制算法优化与故障模拟测试。

改进的模块化仿真环境核心价值在于：通过模块化架构设计，将无人机动力学、环境干扰、传感器、控制算法等功能拆分为独立模块，实现 “按需组合、灵活扩展”；同时优化动态模拟模型，引入多物理场耦合与实时状态反馈机制，提升仿真精度与真实性，为多旋翼无人机的设计研发、算法验证、故障演练提供可靠的虚拟测试平台。

二、模块化仿真环境总体架构设计

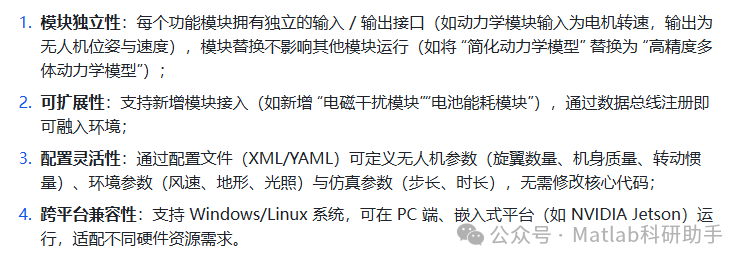

基于 “高内聚、低耦合” 的设计原则，仿真环境采用 “分层 + 模块化” 架构，自上而下分为应用层、功能模块层、数据交互层、硬件接口层四层，各层通过标准化接口实现数据交互，具体架构如下：

三、核心功能模块设计与实现（动态模拟改进重点）

3.1 改进的多旋翼无人机动力学模块（核心模块）

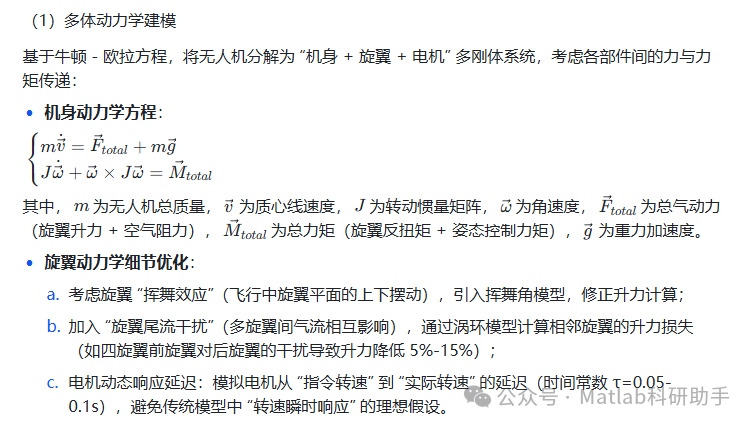

传统动力学模型多采用 “简化刚体模型”，忽略旋翼气流干扰、机身弹性形变等细节，动态模拟精度有限。本环境采用 **“多体动力学 + 气动力耦合” 模型 **，提升动态响应真实性，具体改进点如下：

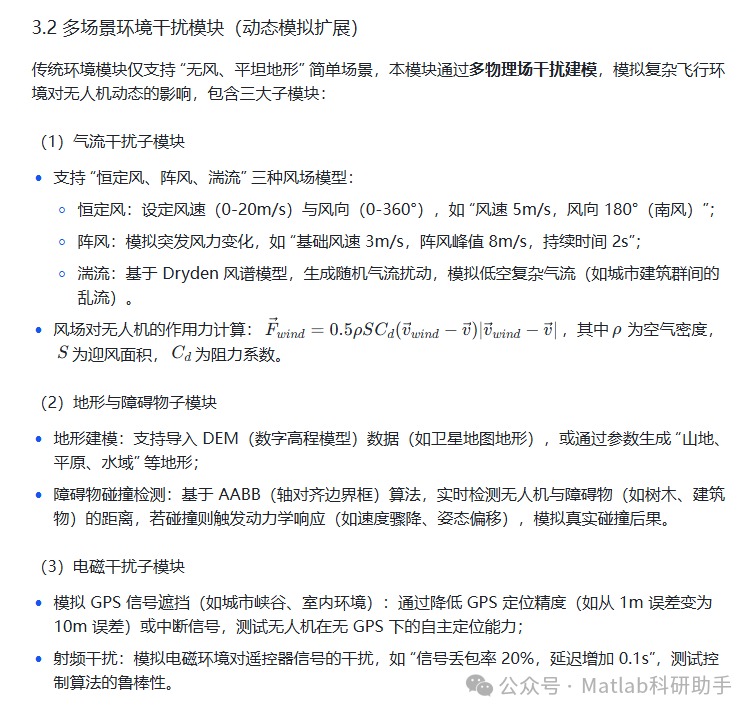

3.3可配置控制算法模块

支持 “开源 + 自定义” 控制算法接入，满足不同动态控制需求：

• 开源算法：集成 PX4、ArduPilot 等主流飞控的控制算法（如 PID 姿态控制、LQR 轨迹跟踪）；

• 自定义算法：提供算法接口，用户可通过 C++/Python 编写控制逻辑（如基于强化学习的自适应控制算法），接入后即可控制仿真中的无人机；

• 算法切换：在仿真过程中支持实时切换控制算法，对比不同算法的动态控制效果（如 PID vs 滑模控制的抗干扰能力）。

四、工程实现关键技术与注意事项

4.1 关键技术

1. 实时性优化：

• 采用 “多线程并行计算”，将动力学模块（高计算量）、传感器模块（高频率）分配至不同 CPU 核心；

• 对 3D 渲染场景进行 LOD（细节层次）优化，远处物体采用低多边形模型，降低 GPU 负载，确保仿真帧率≥30fps。

1. 数据同步机制：

• 基于 ROS 2 的 “时间戳同步” 功能，确保各模块数据的时间一致性（如 IMU 数据与 GPS 数据的时间差≤0.001s）；

• 采用 “事件触发式数据传输”，仅当数据变化超过阈值（如位姿变化 0.01m）时才发送，减少数据总线负载。

1. 半实物仿真对接：

• 通过硬件接口层连接真实飞控板（如 PX4 飞控），将仿真环境中的传感器数据发送至飞控，飞控输出的控制指令再反馈至仿真环境，实现 “虚拟场景 + 真实飞控” 的半实物测试；

• 支持遥控器接入（如 Futaba 遥控器），用户可手动操控仿真中的无人机，模拟真实飞行操作。

4.2 注意事项

1. 参数校准：动力学模型的精度依赖无人机参数（如转动惯量、旋翼升力系数）的准确性，需通过真实无人机测试数据校准（如通过悬停测试反推旋翼升力系数）；

1. 模块兼容性：新增模块需遵循数据总线的接口规范（如数据格式、传输频率），避免因接口不匹配导致仿真崩溃；

1. 资源适配：在嵌入式平台（如 Jetson Nano）运行时，需降低仿真步长（如从 0.001s 改为 0.005s）或关闭部分高负载功能（如 3D 渲染），确保仿真稳定运行；

1. 故障模拟测试：在进行故障模拟（如电机失效、传感器故障）时，需提前设置安全边界（如无人机高度低于 1m 时停止故障模拟），避免仿真数据异常。

五、研究展望与扩展方向

1. 多无人机协同仿真：当前环境支持单无人机模拟，未来可扩展多无人机模块，加入 “通信延迟、任务分配、避碰协同” 功能，模拟无人机集群作业（如多机物流配送、协同巡检）；

1. AI 驱动的动态场景生成：基于深度学习模型（如 GAN），自动生成复杂动态场景（如突发交通事故、火灾现场烟雾），提升仿真场景的多样性与真实性；

1. 数字孪生融合：将仿真环境与无人机数字孪生模型对接，实现 “物理无人机 - 数字孪生体 - 仿真环境” 的实时数据交互，支持远程故障诊断与预测性维护；

1. 能耗与续航模拟优化：当前能耗模型较为简化，未来可加入 “电池 SOC（剩余电量）动态计算”“不同飞行模式（悬停、高速飞行）能耗差异”，更精准地模拟无人机续航能力。

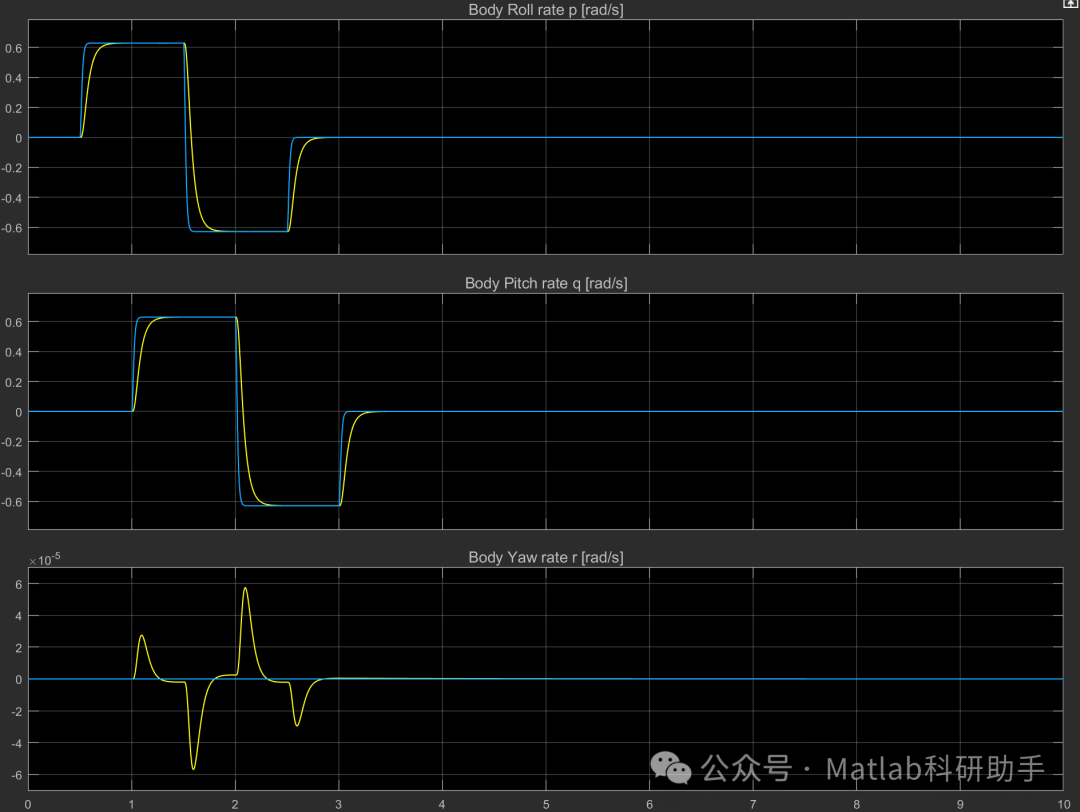

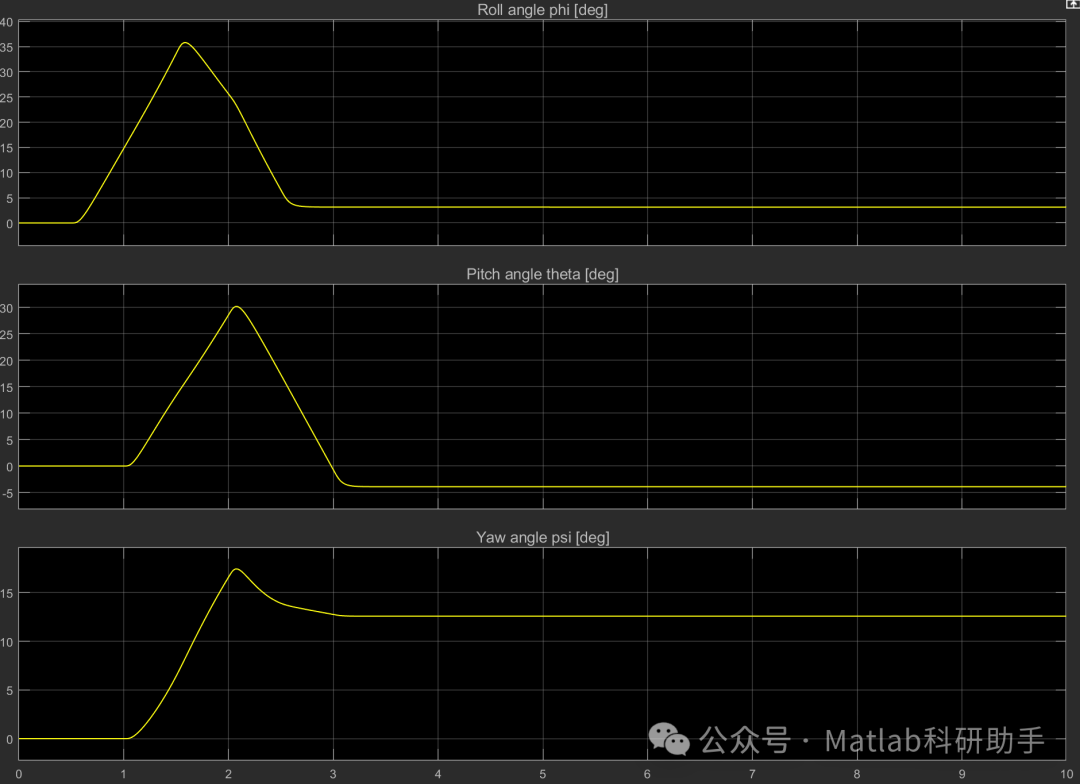

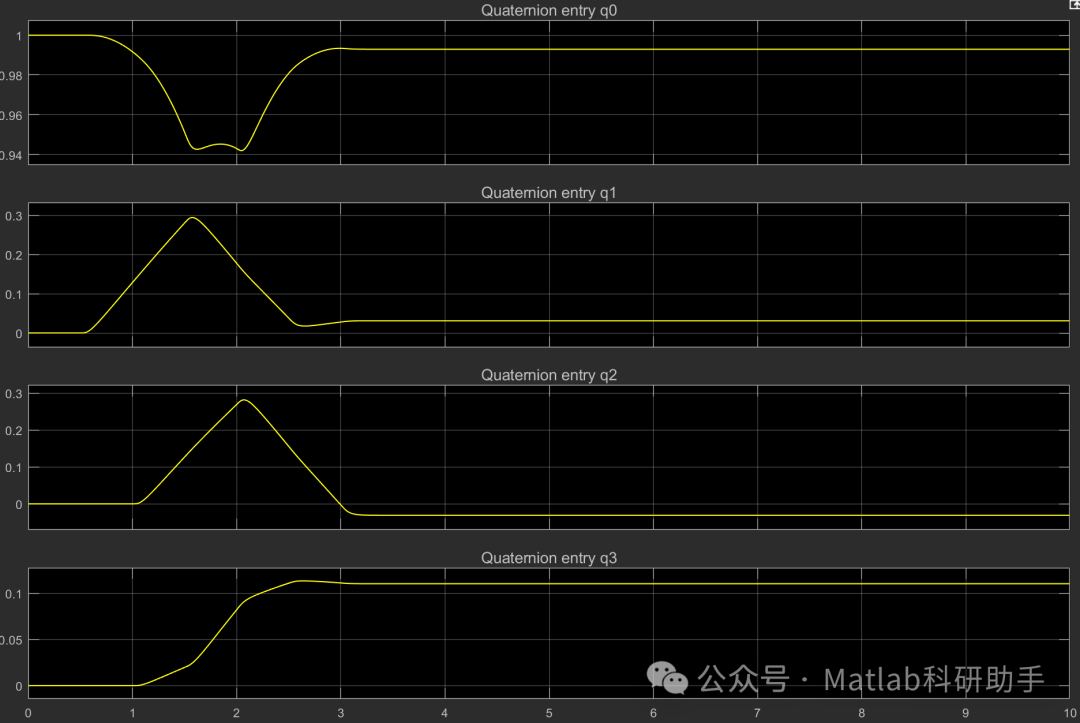

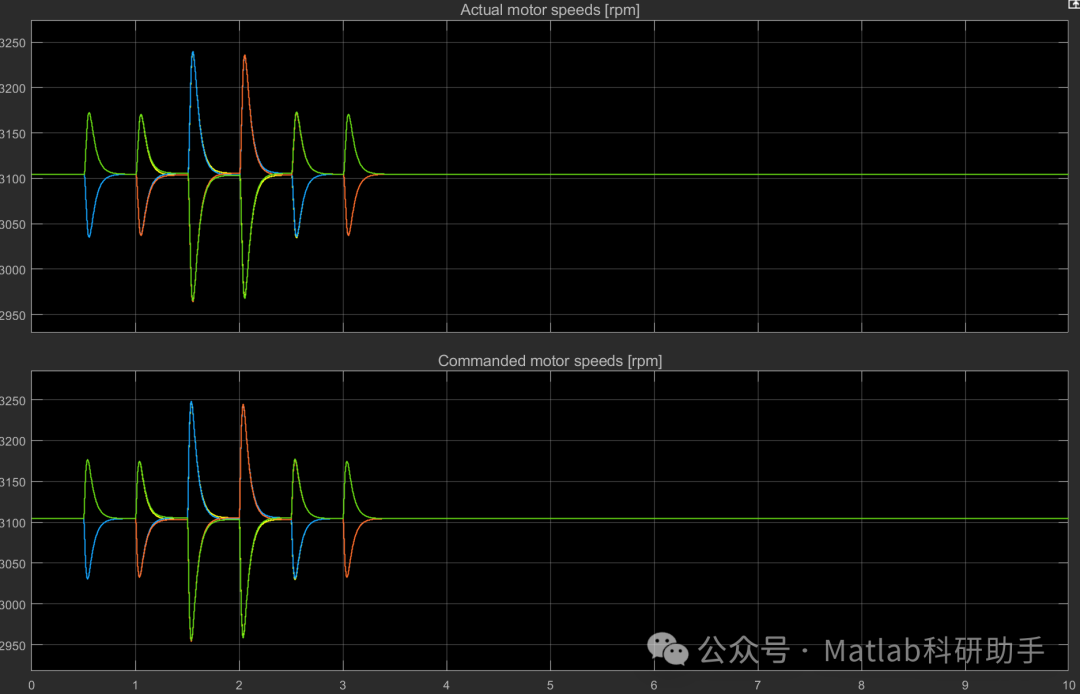

⛳️ 运行结果

🔗 参考文献

[1] 朱飞翔,高永,孟浩.基于参考轨迹的无人机自主着陆控制系统设计与仿真[J].海军航空工程学院学报, 2017, 032(005):463-468.

[2] 杨则允,李 猛,孙钦鹏.四旋翼无人机控制系统仿真设计[J].Computer Measurement & Control, 2019, 27(4).DOI:10.16526/j.cnki.11-4762/tp.2019.04.016.

[3] 王绪芝.不确定环境下无人机航迹动态规划及仿真研究[D].南京航空航天大学,2014.

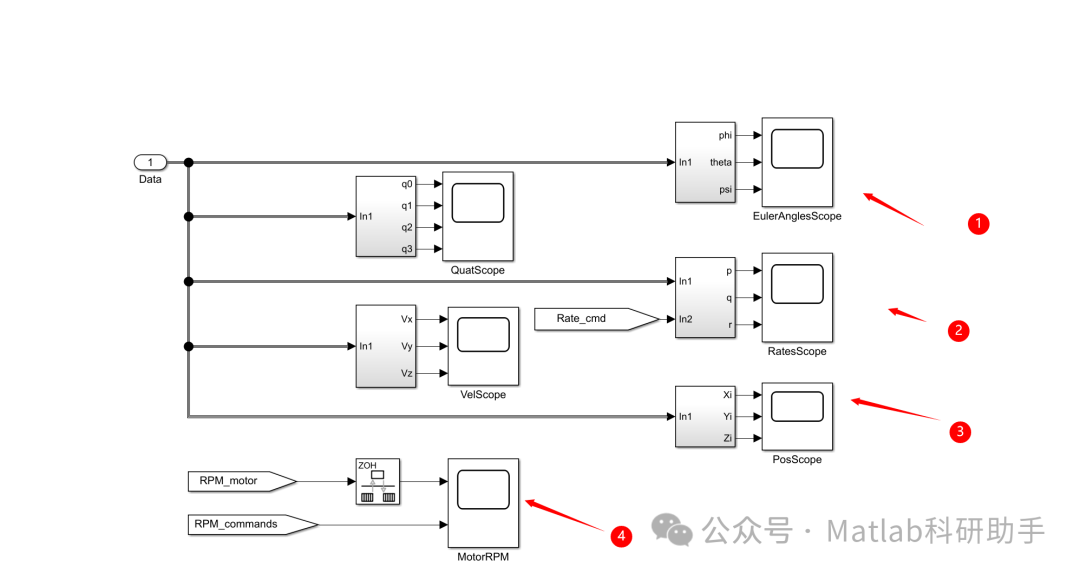

📣 部分代码
