机械臂运动学建模关节空间笛卡尔空间蒙特卡洛法工作空间附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

机械臂作为工业自动化、机器人技术领域的核心执行机构，其精准运动控制的基础是建立科学的运动学模型。运动学建模主要围绕关节空间与笛卡尔空间展开，前者描述关节变量与连杆姿态的关系，后者聚焦末端执行器在绝对坐标系中的位置和姿态；而蒙特卡洛法则凭借其随机性与高效性，成为求解机械臂工作空间的重要方法。本文将系统梳理三者的核心原理、建模流程及应用逻辑，为机械臂运动控制与性能分析提供理论支撑。

一、机械臂运动学建模的核心坐标系：关节空间与笛卡尔空间

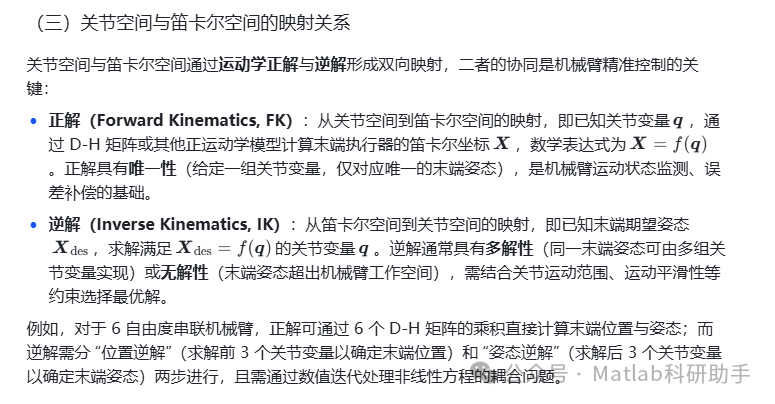

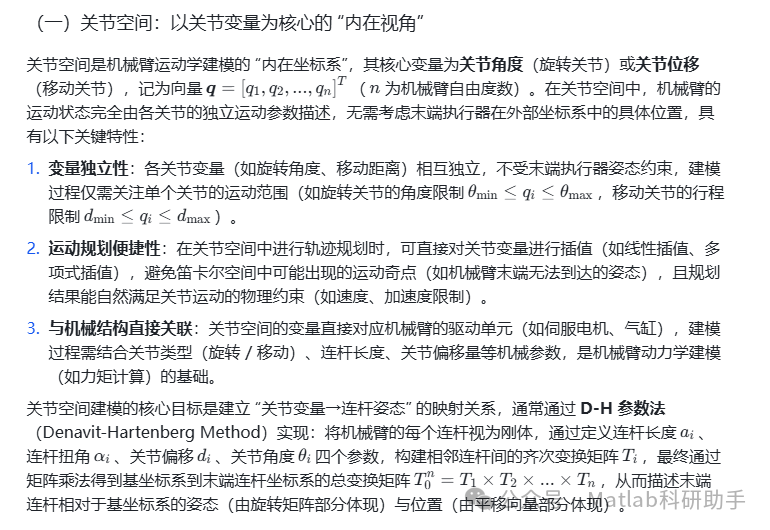

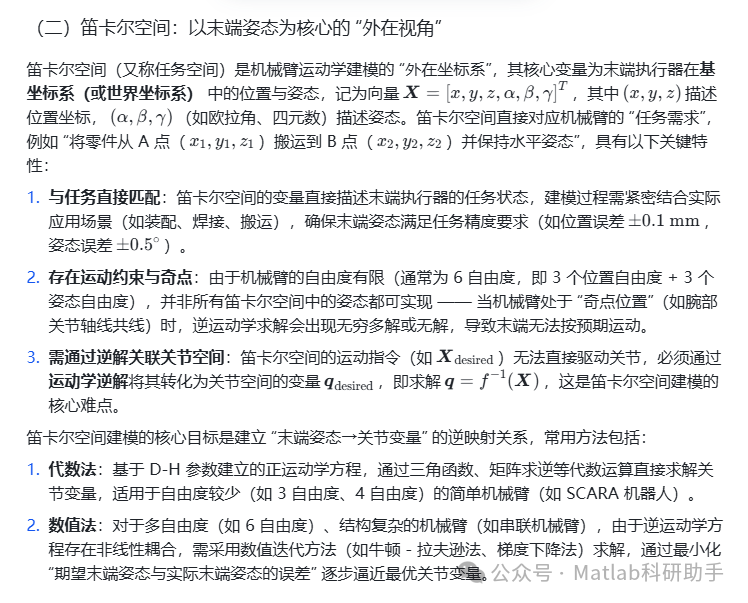

在机械臂运动学分析中，关节空间与笛卡尔空间是两个相互关联却视角不同的核心坐标系，二者通过运动学正解与逆解建立映射关系，共同构成机械臂运动控制的基础框架。

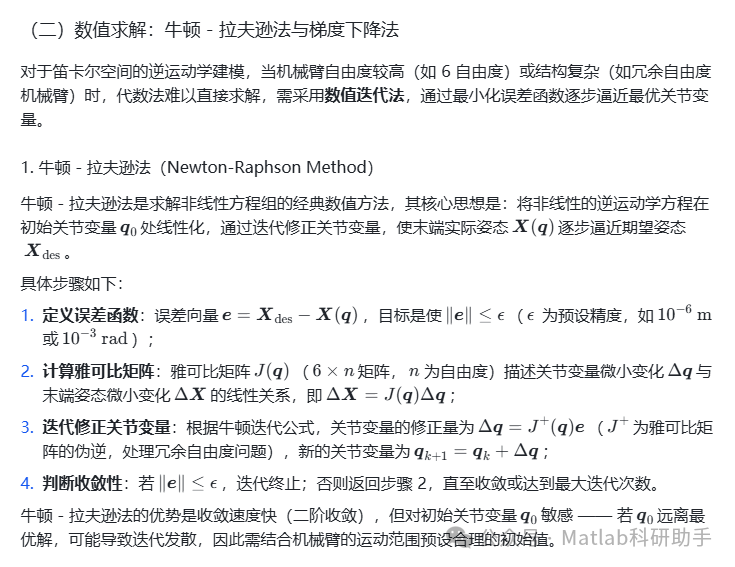

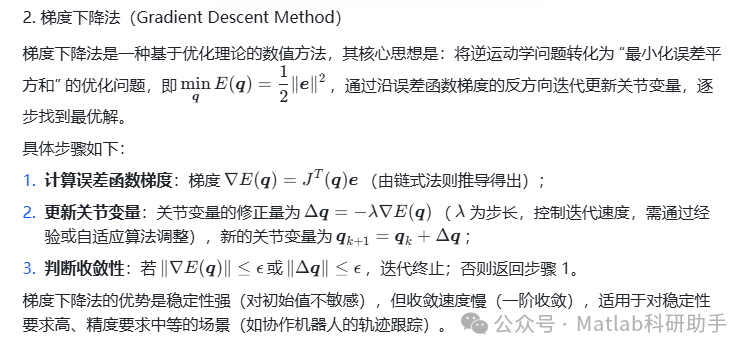

二、机械臂运动学建模的核心方法：从参数化到数值求解

无论是关节空间还是笛卡尔空间的建模，均需结合机械臂的结构特性选择合适的方法。以下从 “参数化建模” 与 “数值求解” 两个维度，梳理机械臂运动学建模的核心技术路径。

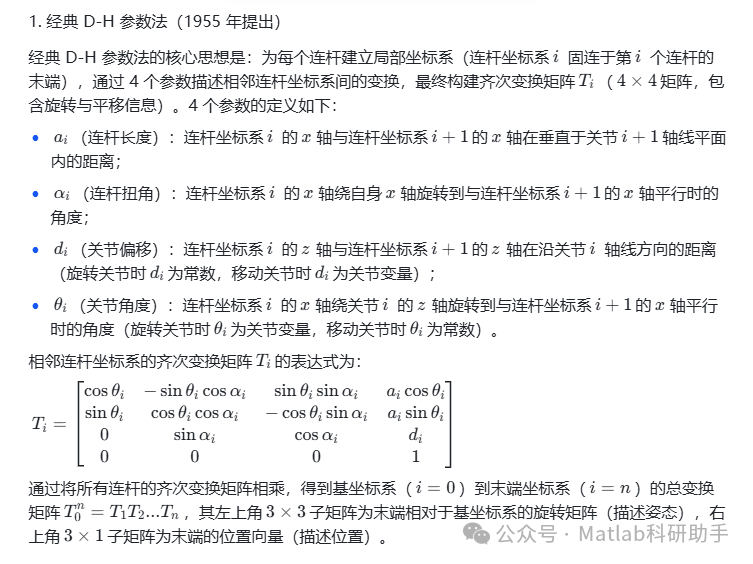

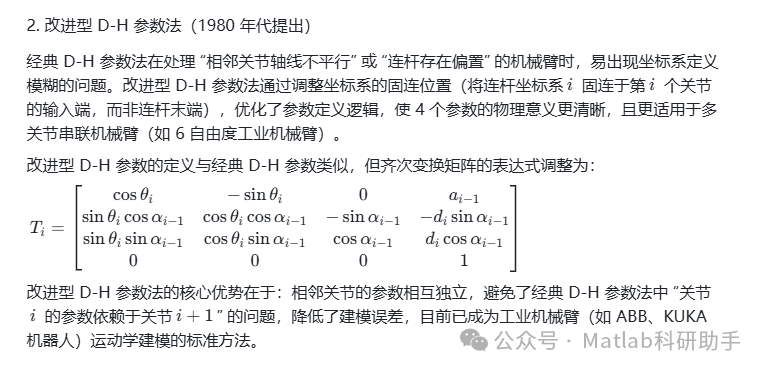

（一）参数化建模：D-H 参数法与改进型 D-H 参数法

参数化建模是关节空间建模的主流方法，通过定义标准化的连杆与关节参数，将复杂的机械臂结构转化为可计算的矩阵模型。其中，D-H 参数法是最经典的参数化工具，而改进型 D-H 参数法（Modified D-H Method）则针对其局限性进行了优化。

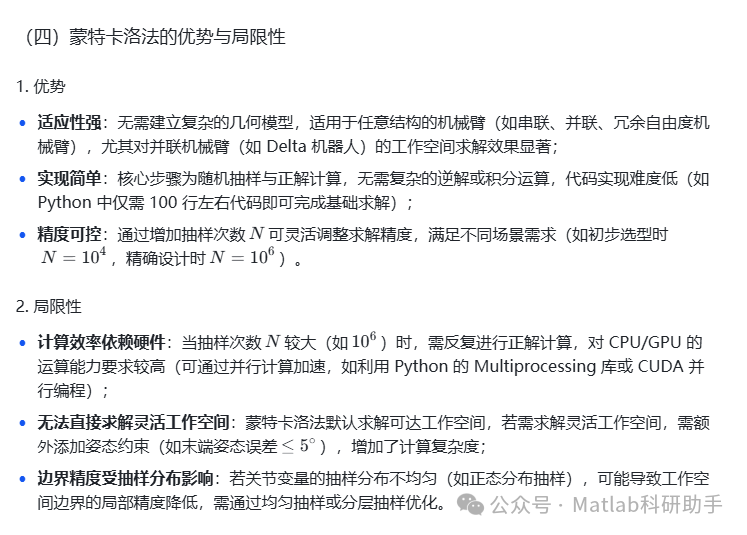

三、蒙特卡洛法：机械臂工作空间的高效求解工具

机械臂的工作空间是指末端执行器在运动过程中能够到达的所有空间点的集合，是机械臂选型、任务规划、 workspace 避障的关键依据。传统求解方法（如几何分析法、数值积分法）对复杂机械臂（如冗余自由度、多关节）的适应性较差，而蒙特卡洛法（Monte Carlo Method）凭借其 “随机抽样 - 统计分析” 的核心思想，成为求解工作空间的高效工具。

（一）工作空间的定义与分类

在介绍蒙特卡洛法之前，需明确工作空间的核心分类，以便针对性地设计求解方案：

1. 可达工作空间（Reachable Workspace）：末端执行器上某一参考点（如工具中心点 TCP）能够到达的所有空间点的集合，不考虑末端姿态约束；

1. 灵活工作空间（Dexterous Workspace）：末端执行器在该空间点上能够实现所有期望姿态（如 360° 旋转）的集合，是可达工作空间的子集；

1. 定向工作空间（Oriented Workspace）：末端执行器在该空间点上能够实现特定姿态（如保持水平）的集合，介于可达工作空间与灵活工作空间之间。

工业应用中，最常用的是可达工作空间，其求解结果直接决定机械臂能否覆盖任务所需的空间范围（如装配线的作业区域、仓储机器人的货架高度）。

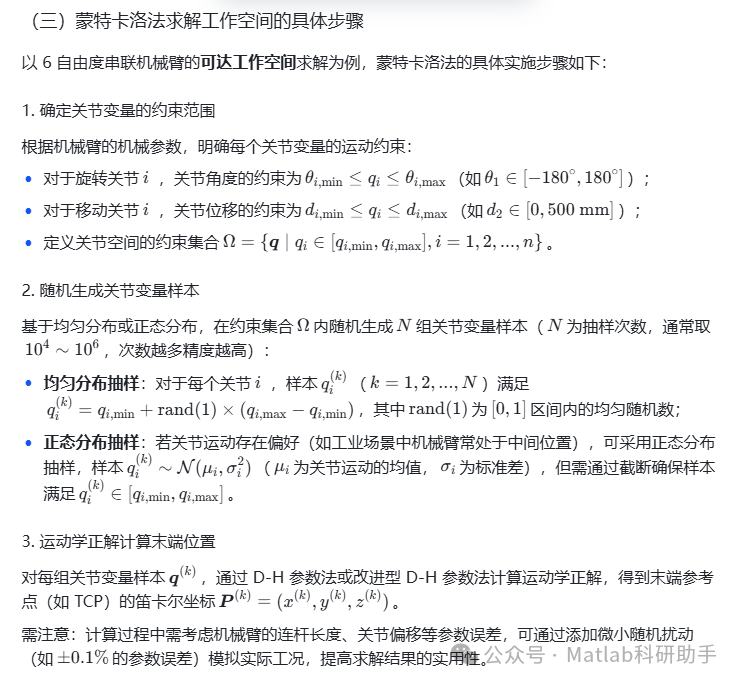

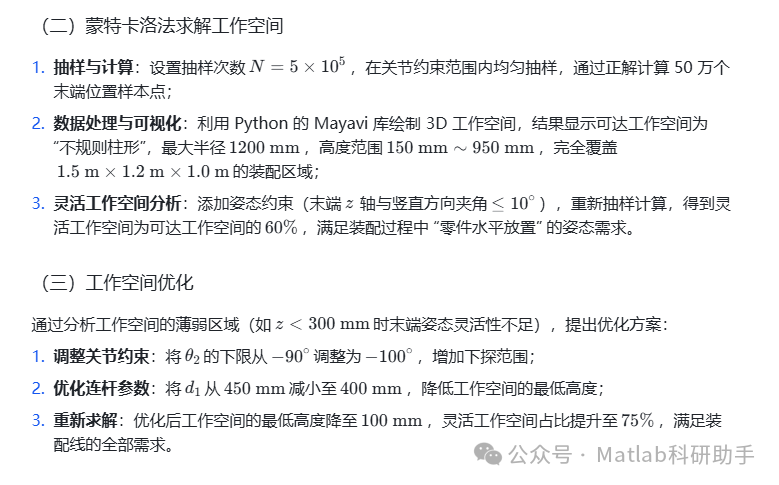

（二）蒙特卡洛法求解工作空间的核心原理

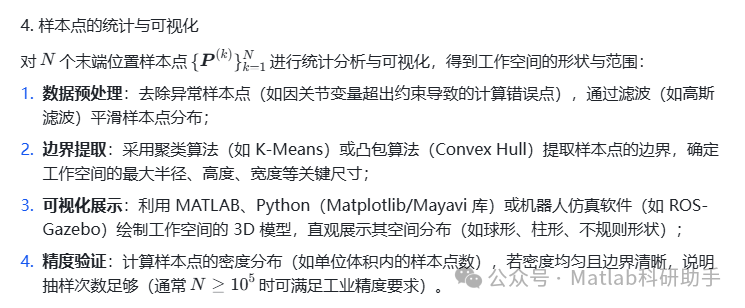

蒙特卡洛法的核心思想是 “随机抽样 + 统计验证”：通过在机械臂的关节空间内随机生成大量符合约束的关节变量样本，利用运动学正解计算每个样本对应的末端位置，再通过统计分析（如聚类、边界提取）确定工作空间的形状与范围。其本质是将 “连续的工作空间求解” 转化为 “离散的样本点统计”，避免了复杂的几何建模与积分运算。

具体来说，蒙特卡洛法的有效性基于大数定律：当抽样次数足够多时，随机样本点的分布会趋近于工作空间的真实分布，因此通过增加抽样数量可提高求解精度。

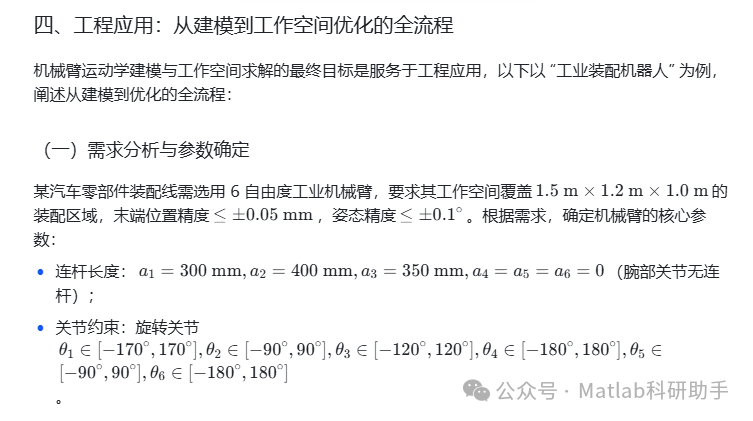

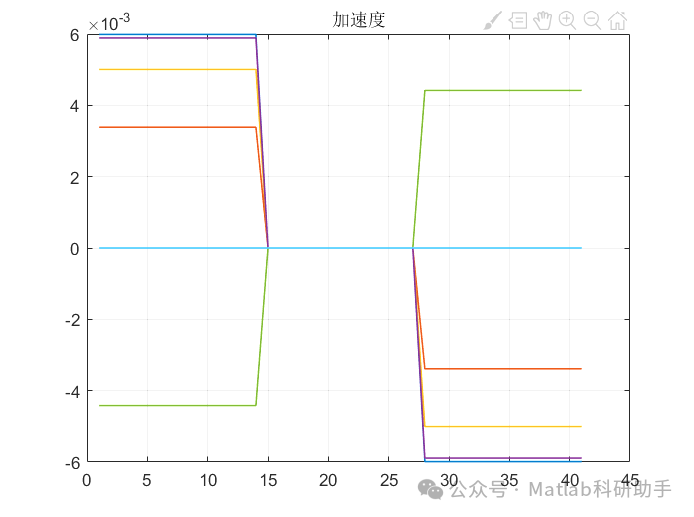

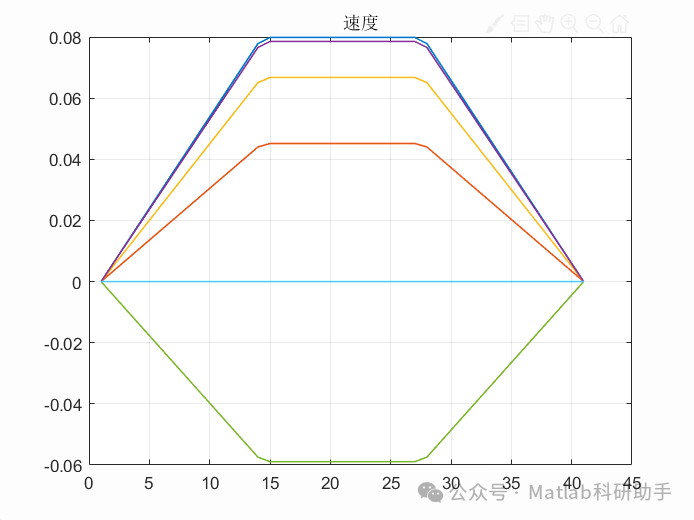

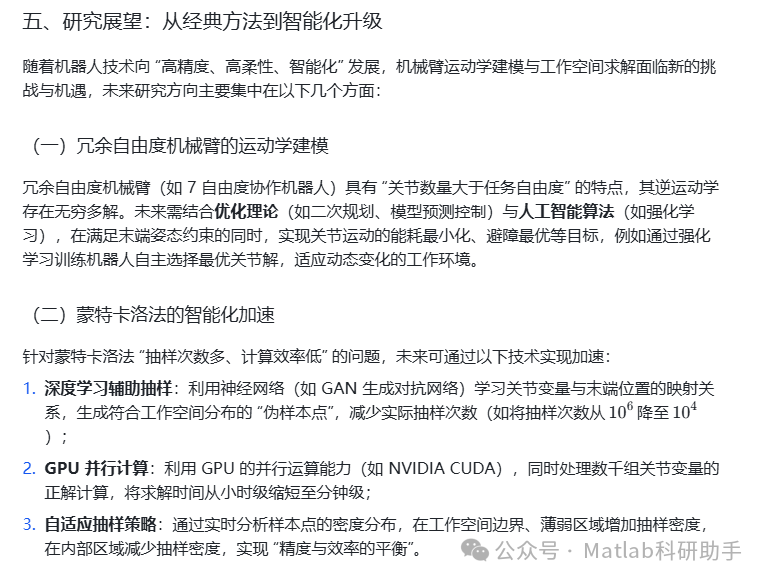

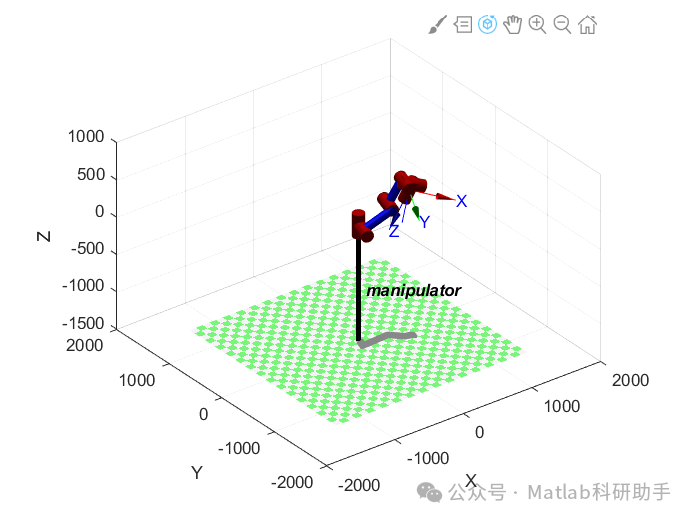

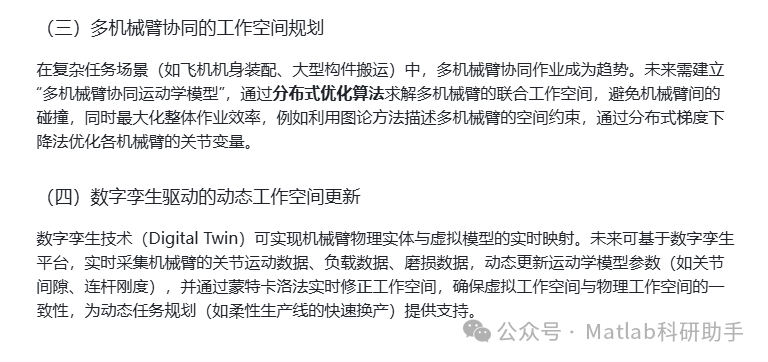

⛳️ 运行结果

🔗 参考文献

[1] 李情,茅健,朱姿娜,等.双机械手协同运动模型及其工作空间分析[J].制造业自动化, 2017(11):6.DOI:10.3969/j.issn.1009-0134.2017.11.011.

[2] 张剑.果蔬采摘机械臂运动轨迹多目标优化[D].东北林业大学,2022.

[3] 苏融.六自由度机械臂的工作空间分析和运动学仿真[C]//第十八届沈阳科学学术年会.沈阳建筑大学信息与控制工程学院, 2021.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
