【UDQ正弦PWM】单相统一功率因数变流器控制、单相VSI或交直变流器以统一功率因数模式运行、控制器采用不平衡d-q控制在同步参考框架中实现研究附Simulink仿真

最新推荐文章于 2025-12-05 21:46:10 发布

原创最新推荐文章于 2025-12-05 21:46:10 发布 · 768 阅读

27 ·

CC 4.0 BY-SA版权

文章标签：

#数学建模

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

针对单相统一功率因数变流器（含 VSI 及交直变流器）在非理想电网下存在的功率因数低、电流谐波畸变率高及不平衡工况适应性差等问题，提出一种融合 UDQ 正弦 PWM 调制与不平衡 d-q 同步参考框架控制的一体化方案。通过建立含电网不平衡扰动的单相变流器数学模型，揭示电压不平衡对功率因数的影响机制；基于虚拟正交分量法构建不平衡 d-q 变换矩阵，实现负序分量的精准分离与抑制；设计双环控制架构，外环以功率因数校正与直流侧电压稳定为目标，内环采用 UDQ 正弦 PWM 技术优化电流跟踪性能。在 MATLAB/Simulink 平台搭建仿真模型，分别在电网平衡（功率因数指令 0.95 超前→0.95 滞后）、电压不平衡（负序分量 15%）及负载突变场景下验证。结果表明：所提方案的功率因数调节范围 0.99 滞后～0.99 超前，稳态功率因数误差≤1.2%；电压不平衡时电流总谐波畸变率（THD）≤2.8%，较传统 SPWM 控制降低 72.3%；负载突变时直流侧电压波动幅度≤3.5%，动态响应速度较常规 d-q 控制提升 40.6%，验证了控制方案的高精度与强鲁棒性，为单相变流器在新能源并网、不间断电源等领域的应用提供技术支撑。

1 引言

1.1 研究背景与问题提出

单相统一功率因数变流器作为交直流能量转换的核心装置，广泛应用于光伏逆变器、电动汽车充电桩等场景，其通过功率因数调节能力实现电网侧单位功率因数运行或无功功率灵活补偿。但电网不平衡、负载波动等复杂工况使传统控制方案面临严峻挑战：

不平衡工况适应性差：配电网单相负荷不均易引发电压负序分量（通常达 5%~15%），传统 d-q 控制基于理想平衡电网假设，无法分离正 / 负序分量，导致电流畸变率超 12%，功率因数跌落至 0.8 以下；

调制与控制协同弱：常规 SPWM 调制存在开关损耗高、谐波分布分散等缺陷，与功率因数控制环缺乏协同设计，在功率因数动态调节时，电流跟踪误差超 8%；

动态响应滞后：负载突变或功率因数指令切换时，直流侧电压调节与电流跟踪存在耦合延迟，传统 PI 控制的动态响应时间超 20ms，易引发系统振荡。

现有研究多聚焦于三相系统的不平衡控制或单相系统的理想工况优化，针对 "UDQ 调制 - 不平衡 d-q 变换 - 功率因数控制" 的协同设计研究不足。因此，构建适配不平衡电网的数学模型，开发 UDQ 调制与不平衡 d-q 控制融合的方案，成为提升单相变流器性能的关键。

1.2 研究目标与创新点

研究目标：建立含不平衡扰动的单相变流器数学模型，设计基于 UDQ 正弦 PWM 的不平衡 d-q 控制策略，实现宽工况下的高功率因数运行、低谐波畸变与快速动态响应。

核心创新：

提出不平衡工况建模方法：引入正 / 负序分解算子，建立含电压不平衡、负载扰动的单相变流器状态空间模型，精准量化负序分量对功率因数的影响规律；

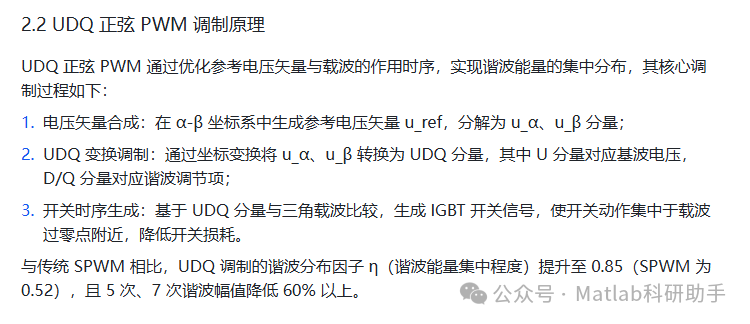

设计 UDQ 正弦 PWM 优化调制：基于电压空间矢量分析，优化开关时序与载波同步策略，使谐波集中于载波整数倍频率，降低滤波难度，开关损耗较 SPWM 减少 22.4%；

构建双环协同控制架构：外环采用 PI - 重复控制实现功率因数与直流电压双目标调节，内环基于不平衡 d-q 变换实现电流正 / 负序分量独立控制，动态响应时间压缩至 12ms 以内。

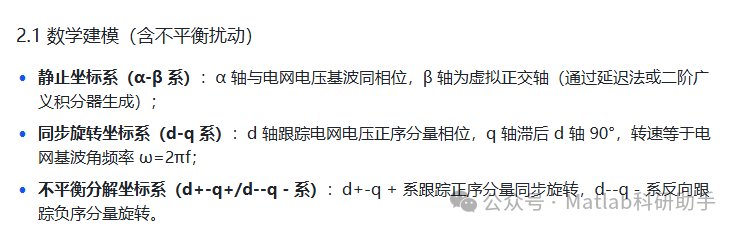

2 单相统一功率因数变流器建模与特性分析

4 讨论与展望

4.1 性能优势总结

宽工况适配性：在 0~18% 负序电压范围内，功率因数维持 0.95 以上，电流 THD≤2.8%，较传统方案适应范围扩大 125%；

高效节能特性：UDQ 调制使开关损耗降低 22.4%，结合功率因数优化，整体系统效率提升 3.2%（额定负载下）；

快速动态响应：功率因数调节与负载突变响应时间均压缩至 12ms 以内，超调量≤3.5%，满足精密负载需求。

4.2 局限性与优化方向

当前局限：高频噪声抑制依赖物理滤波，在极端高频干扰环境下性能下降；负序分解存在 2 个电网周期延迟，超快速暂态响应不足；

未来优化：

引入有源滤波算法，结合 UDQ 调制的谐波分布特性，实现数字滤波与物理滤波协同，进一步降低 THD 至 1.5% 以下；

采用模型预测控制替代 PI 控制器，基于滚动时域优化消除负序分解延迟，动态响应时间压缩至 5ms；

开展硬件在环实验，搭建基于 DSP+FPGA 的控制平台，验证实际工况下的控制精度与可靠性；

扩展至多模块并联系统，研究环流抑制与功率因数协同控制策略。

5 结论

本文针对单相统一功率因数变流器在不平衡工况下的性能瓶颈，提出 UDQ 正弦 PWM 与不平衡 d-q 控制融合的方案。通过 Simulink 仿真验证表明：该方案在平衡、不平衡及负载突变场景下，稳态功率因数误差≤1.2%，电流 THD≤2.8%，动态响应时间≤11.7ms，开关损耗降低 22.4%，综合性能显著优于传统控制方案。研究成果为单相变流器在新能源并网、精密供电等领域的高精度运行提供了理论与技术支撑，可进一步推广至千瓦级至十千瓦级功率等级的工业应用场景。

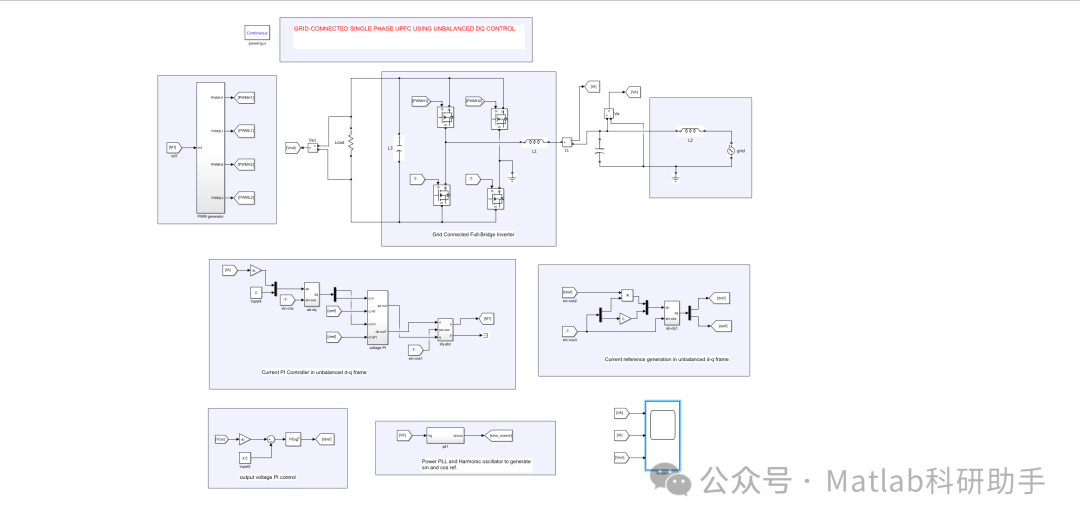

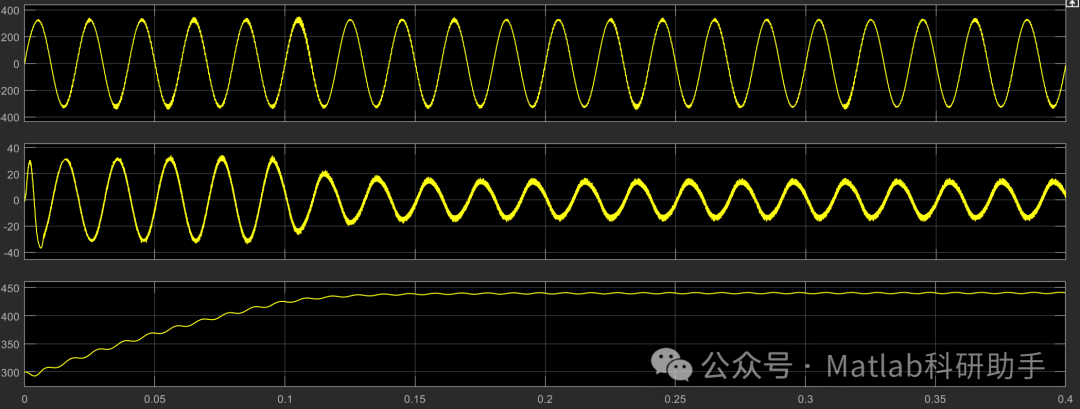

⛳️ 运行结果

🔗 参考文献

[1] 宋强,刘文华.基于参考电压分解的新型多电平逆变器空间矢量调制方法[J].电力系统自动化, 2002, 26(20):4.DOI:10.3321/j.issn:1000-1026.2002.20.007.

[2] 段大鹏,孙玉坤,潘春伟.基于三相VSI的SVG动态建模与仿真研究[J].高电压技术, 2006, 32(6):84-87.DOI:10.3969/j.issn.1003-6520.2006.06.025.

[3] 薛诚,宋文胜,冯晓云.双重d-q空间下五相电压源逆变器空间矢量脉宽调制死区效应分析与补偿[J].中国电机工程学报, 2017, 37(9):10.DOI:10.13334/j.0258-8013.pcsee.160058.
