智能头盔PCB设计：高密度集成空间优化

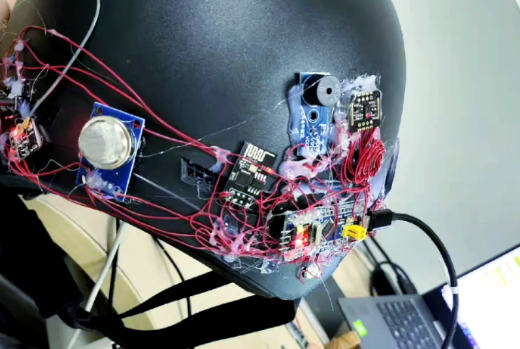

智能头盔的内部空间是 “寸土寸金”—— 头盔壳体内腔深度通常 < 3cm，可容纳 PCB 的区域多为不规则弧形（面积 8-10cm²），却需集成通信、传感、显示、电源等多模块，“小型化与高密度集成” 是智能头盔 PCB 设计的核心痛点。若 PCB 尺寸过大，会导致头盔重量增加（影响佩戴体验）或无法装配；若集成度不足，会遗漏关键功能。智能头盔 PCB 的小型化设计需围绕 “基材选型、高密度布线、微型元件适配、空间分区布局” 四大核心，在有限空间内实现功能全集成，同时保证信号完整性与散热效率。今天，我们解析小型化设计的关键技术，结合参数与案例，帮你实现 “小体积、全功能” 的设计目标。

​

一、基材选型：轻薄与刚性的平衡

智能头盔 PCB 需兼顾 “轻薄”（减少头盔重量）与 “刚性”（抗振动变形），基材选择需避开 “过厚笨重”“过薄易弯” 的误区。

1. 核心参数控制

• 厚度：选用 0.6-1.0mm 厚的薄型基材，替代普通 1.2-1.6mm PCB，重量可减少 30%（10cm² 的 0.8mm FR-4 PCB 重量约 1.2g，1.6mm 则达 2.4g）；工业 / 军事场景需增强刚性，可选 1.0mm 厚基材，骑行 / 运动场景可选 0.6mm 薄型基材（搭配局部补强）；

• 材质：优先选 “高刚性薄型 FR-4”（Tg≥150℃，弯曲模量≥20GPa），兼顾成本与性能；需轻微弯曲适配头盔弧形的 PCB（如运动头盔），可选柔性 PI 基材（厚度 0.5mm，弯曲半径≥5mm），或 “刚柔结合 PCB”（边缘刚性、中间柔性）；

• 耐温性：户外场景需基材耐 - 20℃~60℃温变，避免低温脆裂、高温软化，高 Tg FR-4（Tg≥150℃）可满足要求，工业场景可选 Tg≥170℃的耐高温 FR-4。

2. 基材与头盔适配案例

某骑行头盔初期用 1.2mm 普通 FR-4 PCB，重量 2.1g，无法适配头盔弧形内腔；优化为 0.8mm 高刚性 FR-4 + 边缘柔性 PI 过渡段，重量 1.1g，可贴合头盔弧形，抗振动测试（10-2000Hz）无变形。

二、高密度布线技术：突破空间限制

高密度布线是小型化的核心，需通过 “微过孔、埋盲孔、细线条” 技术，提升单位面积布线密度，同时控制信号损耗与串扰。

1. 关键布线参数

• 线宽与线距：采用细线条布线，信号线条宽 0.12-0.15mm（普通 PCB 为 0.2mm），线距≥0.1mm（满足绝缘要求），布线密度提升 40%；电源线条宽 0.3-0.5mm（1oz 铜），承载 100-200mA 电流（智能头盔单模块电流通常 < 300mA）；

• 过孔技术：用 “微过孔”（孔径 0.2-0.3mm）替代普通过孔（0.4mm），减少过孔占用面积；跨层信号采用 “埋盲孔”（表层到内层用盲孔，内层间用埋孔），避免通孔贯穿全板导致的空间浪费，过孔密度可从 10 个 /cm² 提升至 20 个 /cm²；

• 焊盘设计：选用微型封装元件的适配焊盘，0402 封装元件焊盘尺寸 0.3mm×0.2mm，0201 封装（极限场景）焊盘 0.2mm×0.1mm，比 0603 封装焊盘面积减少 60%，大幅节省空间。

2. 布线优化案例

某工业智能头盔 PCB 需集成气体传感器、4G 模块、MCU、电源管理，初期用 0603 封装 + 普通过孔，PCB 面积 11cm²；优化为 0402 封装 + 0.2mm 微过孔 + 埋盲孔，布线密度从 80 点 /cm² 提升至 120 点 /cm²，PCB 面积缩至 8.5cm²，成功适配头盔空间。

三、微型元件选型：功能集成与体积控制

元件体积占 PCB 面积的 60% 以上，选型时需在 “功能满足” 与 “体积最小” 间平衡，优先选用微型封装、高集成度元件。

1. 核心元件选型原则

• MCU：选 QFN/DFN 封装（无引脚，占板面积小），如 STM32L476（QFN32 封装，3mm×3mm），替代 LQFP 封装（5mm×5mm），占板面积减少 64%；

• 通信模块：蓝牙 / WiFi 选集成模块（如 ESP32-C3-MINI，4mm×4mm），替代分离芯片 + 外围元件（占板面积 8mm×8mm）；GPS 选微型模块（如 Ublox NEO-6M，12.2mm×16mm），或集成在 MCU 中的芯片（如 STM32WB 系列，内置蓝牙 + WiFi）；

• 传感器：选 0402/0603 封装的微型传感器，如心率传感器 MAX30102（3mm×3mm）、温湿度传感器 SHT30（2.5mm×2.5mm），避免插件式传感器（占板面积大）；

• 电源元件：LDO 选 SOT-23 封装（2.9mm×1.6mm），如 TPS78230（静态电流 1μA）；电容选 0402 封装 MLCC（0.4mm×0.2mm），电阻选 0402 封装金属膜电阻。

2. 元件集成案例

某运动智能头盔 PCB 初期用分离式通信模块（蓝牙 + GPS，占板面积 12mm×16mm），优化为集成式 STM32WB55（内置蓝牙 + WiFi）+ 微型 GPS 模块（Ublox NEO-7M，10mm×10mm），通信区域占板面积从 192mm² 缩至 100mm²，节省 48% 空间。

四、散热与空间协同优化

小型化 PCB 的元件密度高（≥20 个 /cm²），散热空间有限，需通过 “局部散热 + 低功耗元件” 避免局部温度超 60℃（影响元件寿命）。

1. 散热设计要点

• 局部铜箔：高功耗元件（如 4G 模块，功耗 500mW）下方设计 5mm×5mm 局部散热铜箔（1oz 铜），温升降低 10℃；

• 导热垫：PCB 与头盔壳体间贴 0.3mm 厚导热硅胶垫（导热系数 2W/(m・K)），将热量传导至头盔壳体（大面积散热）；

• 低功耗优先：优先选用低功耗元件，如 4G 模块选 Cat-M1/NB-IoT（功耗 200mW）替代 Cat-4（500mW），传感器选间歇性工作模式（休眠电流 < 1μA）。
