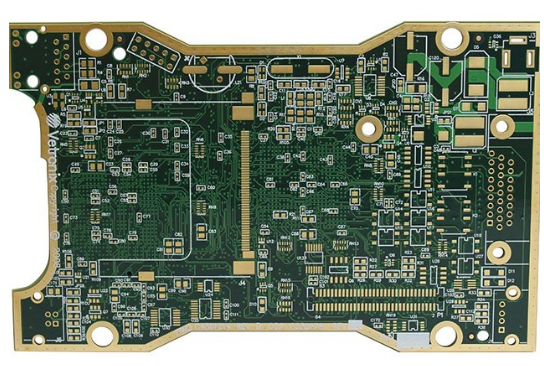

多层 PCB 的设计需根据 “设备类型、信号速率、功率需求” 差异化调整 ——4 层 PCB 适配消费电子的中低速需求，6 层 PCB 满足工业控制的多电源与抗干扰要求，8 层 PCB 支撑高端设备的高速信号与大电流供电。若盲目增加层数，会导致成本上升（每增加 2 层成本上升 30%）；层数不足则无法满足性能需求（如 DDR5 需 8 层 PCB 的独立信号层）。今天我们针对四大典型场景，提供 4/6/8 层 PCB 的场景化设计方案，结合工艺要求，帮你精准匹配应用。

​

一、场景 1：消费电子（路由器，4 层 PCB）

核心需求：中低速信号（2.4GHz/5GHz WiFi，速率≤1.7Gbps）、多接口（网口、USB）、低成本、小型化（面积≤0.08㎡），EMC 辐射≤40dBμV/m。

  1. 层叠设计：Top（信号层 1，WiFi+USB 布线）→GND→Power（12V/5V，同一平面分割）→Bottom（信号层 2，网口 + 电源布线）；

  2. 关键参数：

    • 层间距：信号层 - GND=0.2mm，GND-Power=0.15mm；

    • 电源平面：12V 与 5V 分割，隔离带 0.5mm，面积 35%；

    • 过孔：WiFi 信号用通孔（直径 0.3mm），旁加 1 个接地过孔；

  3. 工艺要求：普通 FR-4 基材（Tg≥130℃），1oz 铜箔，常规回流焊（峰值 235℃）；

  4. 优势：成本低（比 6 层低 30%），满足消费电子性能需求，EMC 通过 EN 55022 Class B。

二、场景 2：工业 PLC（6 层 PCB）

核心需求：宽温（-20℃~70℃）、多 IO（32 路数字 IO+8 路模拟 IO）、抗振动（10-2000Hz）、电源噪声≤40mV，EMC 抗扰度≥20V/m。

  1. 层叠设计：Top（信号层 1，数字 IO）→GND1→Power1（24V）→Power2（5V）→GND2→Bottom（信号层 2，模拟 IO）；

  2. 关键参数：

    • 层间距：信号层 - GND=0.15mm，Power-GND=0.1mm；

    • 接地平面：GND1 与 GND2 完整，模拟 IO 区域接地平面无分割；

    • 屏蔽：模拟 IO 布线两侧加接地过孔阵列（间距 0.5mm），与数字 IO 隔离带 1mm；

  3. 工艺要求：高 Tg FR-4（Tg≥170℃），2oz 铜箔（电源回路），PCB 边缘加金属补强板，涂三防漆；

  4. 优势：双电源层支持多电压供电，双接地层增强抗干扰，MTBF≥50000 小时。

三、场景 3：高端服务器（8 层 PCB）

核心需求：高速信号（DDR5 5600Mbps、PCIe 5.0 32Gbps）、多 CPU（4 颗，总功耗 600W）、电源阻抗≤5mΩ，时序偏差≤50ps。

  1. 层叠设计：Top（信号层 1，PCIe）→GND1→Power1（12V）→GND2→信号层 2（DDR5）→GND3→Power2（1.1V）→Bottom（信号层 3，CPU 互联）；

  2. 关键参数：

    • 层间距：信号层 - GND=0.1mm，Power-GND=0.08mm；

    • 电源平面：12V 面积 40%，1.1V 面积 20%，通过埋孔跨层供电（每 5A 5 个埋孔）；

    • 过孔：DDR5 信号用盲孔（直径 0.25mm）+ 背钻，旁加 2 个接地过孔；

  3. 工艺要求：罗杰斯 4350B 基材（信号层），2oz 铜箔，高精度层压（压力偏差 ±2%），激光蚀刻（线宽公差 ±0.005mm）；

  4. 优势：独立信号层分离高速信号，三接地层抑制串扰，满足服务器高带宽、大电流需求。

四、场景 4：医疗超声设备（10 层 PCB）

核心需求：高压隔离（200V）、低噪声（模拟信号噪声≤10μV）、生物兼容（ISO 10993）、EMC 辐射≤30dBμV/m。

  1. 层叠设计：Top（信号层 1，超声换能器驱动）→GND1→Power1（24V）→GND2（屏蔽层）→信号层 2（模拟信号采集）→GND3→Power2（5V）→GND4→信号层 3（数字控制）→Bottom（GND5）；

  2. 关键参数：

    • 隔离：24V 电源层与模拟信号层之间加 GND2 屏蔽层，隔离带≥2mm；

    • 接地：模拟信号采用星形接地，数字地与模拟地单点连接；

    • 防护：PCB 表面涂 PTFE 生物兼容涂层，焊盘镀金（厚度 0.5μm）；

  3. 工艺要求：医疗级 FR-4（ISO 10993-5），2oz 铜箔，高压区域爬电距离≥1.5mm，真空层压；

  4. 优势：多接地层强化屏蔽，高压隔离满足医疗安全，低噪声设计适配超声信号采集。
