PCB打样厂家为什么选偶数层？揭秘背后的工艺与成本逻辑

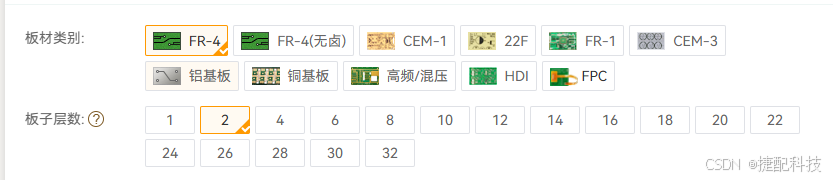

对于多层PCB板，为什么大多数厂家倾向于选择偶数层设计？这背后涉及到工艺、成本、性能等多方面的因素。本文将为你详细解析。

一、偶数层PCB的优势

1. 成本效益
   1. 原材料成本：虽然奇数层PCB的原材料成本略低于偶数层，因为少一层介质和敷箔，但其加工成本却明显更高。偶数层PCB在生产过程中，内层的加工成本相同，但外层处理成本较低，因为不需要额外的非标准层叠核层粘合工艺。
   2. 生产效率：偶数层PCB的生产工艺更为成熟和标准化，生产效率更高。奇数层PCB由于需要额外的工艺处理，不仅增加了生产时间，还降低了工厂的生产效率。
2. 结构稳定性
   1. 避免弯曲：奇数层PCB在多层电路粘合工艺后冷却时，由于核结构和敷箔结构冷却时不同的层压张力，容易引起PCB弯曲。而偶数层PCB通过平衡的层叠设计，可以有效避免这种弯曲。例如，四层板的翘曲程度可以控制在0.7%以下（IPC600的标准），而三层板在尺寸较大时，翘曲度往往会超过这个标准，影响SMT贴片和产品的可靠性。
   2. 信号完整性：偶数层PCB在信号传输方面表现更佳。由于其对称的结构设计，可以更好地控制信号的传输路径和阻抗，减少信号干扰和传输损耗。

二、奇数层PCB的挑战

1. 工艺复杂性
   1. 非标准工艺：奇数层PCB需要在核结构工艺的基础上增加非标准的层叠核层粘合工艺，这不仅增加了生产难度，还提高了出错的风险。
   2. 生产效率下降：在层压粘合以前，外面的核需要附加的工艺处理，这不仅增加了生产时间，还可能导致外层被划伤和蚀刻错误。
2. 成本增加
   1. 加工成本：由于奇数层PCB的生产工艺更为复杂，加工成本显著高于偶数层PCB。这包括额外的工艺处理费用和更高的出错率导致的返工成本。
   2. 设备要求：奇数层PCB的生产需要更复杂的设备和更高的技术水平，这进一步增加了生产成本。

三、如何平衡奇数层PCB的设计

如果在设计中确实需要使用奇数层PCB，可以通过以下方法来平衡层叠、降低成本、避免PCB弯曲：

1. 一层信号层并利用
   1. 如果设计PCB的电源层为偶数而信号层为奇数，可以采用这种方法。增加的层不增加成本，但却可以缩短交货时间、改善PCB质量。
2. 增加一附加电源层
   1. 如果设计PCB的电源层为奇数而信号层为偶数，可以在层叠中间加一地层。先按奇数层PCB布线，再在中间复制地层，标记剩余的层。这和加厚地层的敷箔的电气特性一样。
3. 在接近PCB层叠中央添加一空白信号层
   1. 这种方法最小化层叠不平衡性，改善PCB的质量。先按奇数层布线，再添加一层空白信号层，标记其余层。这种方法在微波电路和混合介质（介质有不同介电常数）电路中采用。

综上所述，PCB厂家选择偶数层设计主要是为了降低成本、提高生产效率和保证产品质量。虽然奇数层PCB在某些特定情况下也有其应用，但其工艺复杂性和成本问题使其在大多数情况下不如偶数层PCB更具优势。
