PCB打样覆铜与干膜解析：如何选择？

PCB被称为电子设备的“骨架”与“神经”，其质量直接影响产品性能。本文将从覆铜工艺、基板材料等关键技术切入，结合行业案例解析优质PCB厂家的核心能力，为工程师与企业提供科学选型指南。

一、PCB制造的关键：覆铜与基材：

1. 覆铜工艺的八大核心作用

覆铜不仅是电路连接的基础，更是决定PCB性能的“隐形功臣”：

• 信号稳定性：在双层板中提供中央接地点，优化信号传输路径（如捷配PCB采用网格覆铜技术，降低高频信号干扰）；

• EMI屏蔽：多层板设计中，表面覆铜与内部接地层配合，可减少电磁辐射（适用于通信设备等场景）；

• 散热管理：高功率元器件（如电源模块）通过覆铜区域快速导热，配合散热孔设计提升可靠性；

• 铜平衡控制：捷配PCB等先进厂家通过铜栅设计，避免板件翘曲，良品率提升30%以上。

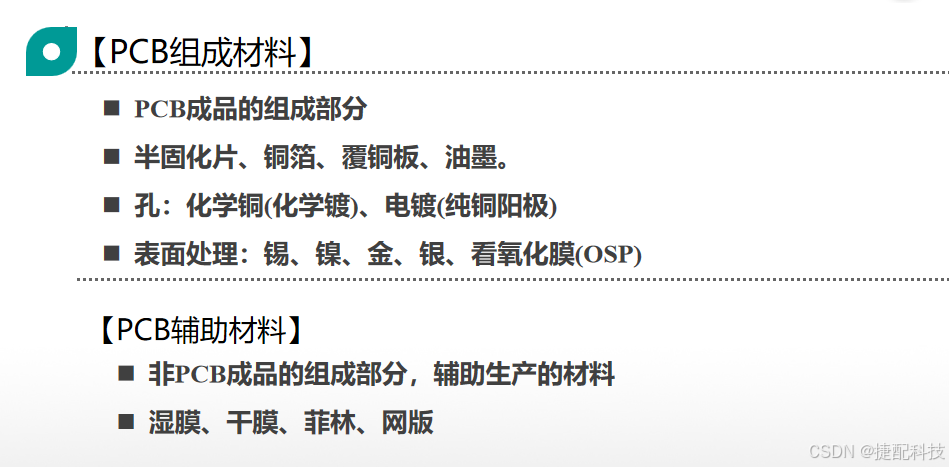

2. PCB基材与干膜技术的行业应用

基材选择需匹配产品场景：

• 消费电子：4-6层Glass-Epoxy基板兼顾成本与性能，常用于智能家居设备；

• 汽车电子：铝基板凭借耐高温特性，成为新能源汽车PCB首选；

• 高频通信：罗杰斯（Rogers）等高频材料需配合精准覆铜工艺，确保信号完整性。

二、优质PCB厂家的五大评估维度：

1. 工艺精度与技术创新

• 是否支持高密度互连（HDI）、盲埋孔等先进工艺？ 比如捷配PCB可量产超薄板，线宽/线距达3mil，满足医疗设备精密需求。

2. 材料库的丰富性与定制能力

• 能否提供FR-4、铝基、陶瓷基等多样化基材？

3. 品控体系与行业认证

• 是否通过IATF16949（汽车）、ISO13485（医疗）等认证？ 行业对比：汇和电路专注车规级PCB，而捷配PCB以消费电子领域的高性价比见长。

4. 柔性生产与交付能力

• 能否兼顾小批量打样与大规模量产？ 比如捷配PCB提供24小时加急打样，批量订单支持分批次交付，缩短库存周期。

5. 技术服务与成本优化

技术亮点：

• 在消费电子领域性价比优势显著，其6层板良品率可达98.5%，且支持免费工程确认；

• 对于需要高频性能项目，X南电路的PTFE基板更优，但成本高出约40%。

四、如何根据需求选择厂家？

1. 明确技术指标

• 高频场景：优先考察介电常数（Dk）稳定性；

• 散热需求：选择覆铜优化+金属基板方案（如捷配的铝基板加工技术）。

2. 平衡成本与交付

• 小批量研发：捷配PCB的“首单免费打样”可降低试错成本；

• 大批量生产：需确认厂家峰值产能

3. 长期合作潜力

• 考察厂家的技术升级能力。

选择PCB厂家时，需结合工艺水平、材料适配性及服务响应速度综合评估。
